2РМТ27КПЭ7Ш2В1В 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

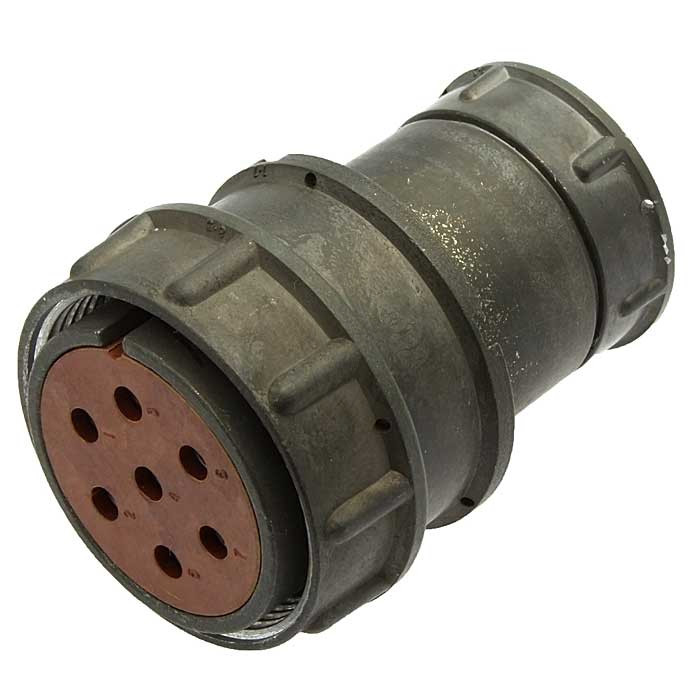

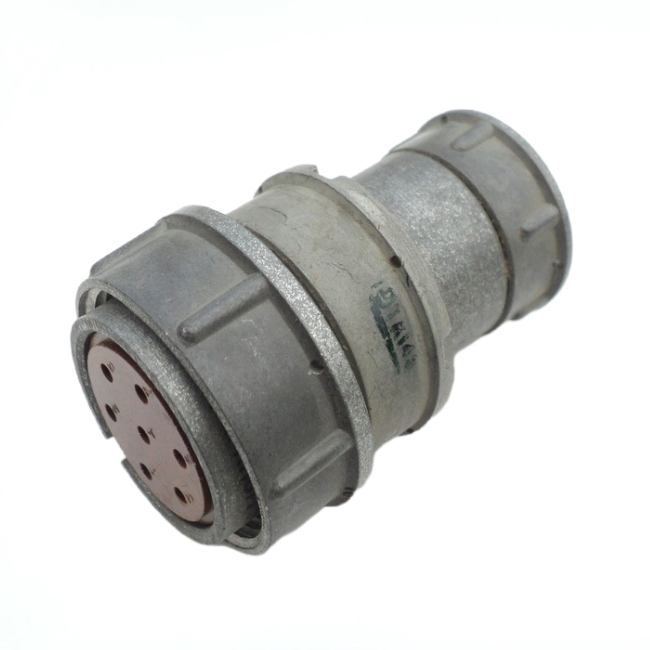

2РМТ27КПЭ7Ш2В1В — это цилиндрический низкочастотный негерметичный разъём (период выпуска 2015–2026 гг.). Он относится к серии 2РМТ с условным размером корпуса 27, кабельным исполнением (К), прямым патрубком (П), гайкой для экранированного кабеля (Э), 7 контактами, вилкой (Ш), сочетанием контактов 2 (диаметры 1 и 1,5 мм), серебряным покрытием (В) и теплостойкостью до 100 °С.

Расшифровка обозначения

2РМТ : тип соединителя (негерметичный, всеклиматический).
27 : диаметр корпуса (D=27 мм).
КПЭ : кабельный корпус с прямым патрубком и гайкой для экранированного кабеля.
7Ш : 7 контактов, вилка.
2В1В : комбинация контактов, серебро, теплостойкость 100 °С.

Применение

Предназначен для электрических цепей постоянного и переменного тока в приборах, во внутреннем и наружном монтаже с экранированными кабелями. Обеспечивает пылезащищённость контактов в соединённом состоянии, подходит для условий УХЛ (умеренный/холодный климат).

Характеристики

Разъём имеет резьбовое сочленение (500 циклов), поляризацию одношпоночную, монтаж обжимкой или пайкой. Размеры: D=35 мм, Lmax=43 мм. Серия 2РМТ соответствует ГЕО.364.126ТУ.

Описание

Назначение разъёма 2РМТ27КПЭ7Ш2В1В

2РМТ27КПЭ7Ш2В1В — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для электрических цепей постоянного и переменного тока. Изделие относится к серии 2РМТ и выпускается в период 2015–2026 годов. Разъём применяется в приборах, а также при внутреннем и наружном монтаже с использованием экранированных кабелей.

Конструкция обеспечивает пылезащищённость контактов в соединённом состоянии, что делает разъём пригодным для условий УХЛ — умеренного и холодного климата. Изделие выполнено в кабельном исполнении и подходит для тех задач, где требуется подключение экранированного кабеля с надёжной фиксацией экрана.

Расшифровка обозначения 2РМТ27КПЭ7Ш2В1В

Маркировка разъёма построена по стандартной схеме серии 2РМТ и содержит полную информацию о конструкции и параметрах изделия:

2РМТ — тип соединителя: негерметичный, всеклиматический.
27 — условный размер корпуса, диаметр корпуса 27 миллиметров.
КПЭ — кабельный корпус с прямым патрубком и гайкой для экранированного кабеля.
7Ш — семь контактов, исполнение «вилка».
2В1В — сочетание контактов, серебряное покрытие и теплостойкость до 100 градусов Цельсия.

Сочетание контактов «2» означает комбинацию диаметров 1 и 1,5 миллиметра. Буква «В» в маркировке указывает на серебряное покрытие контактов, а также на верхний предел рабочей температуры 100 градусов Цельсия.

Конструктивные особенности

Разъём имеет резьбовое сочленение, рассчитанное на 500 циклов соединения и разъединения. Поляризация одношпоночная предотвращает неправильное сочленение частей. Монтаж контактов выполняется обжимкой или пайкой, что позволяет выбрать удобный способ подключения проводов в зависимости от условий сборки.

Габаритные размеры изделия: диаметр 35 миллиметров, максимальная длина 43 миллиметра. Серия 2РМТ, к которой относится данный разъём, соответствует техническим условиям ГЕО.364.126ТУ.

Область применения

Разъём 2РМТ27КПЭ7Ш2В1В применяется в приборах и электротехнических устройствах, работающих на постоянном и переменном токе. Кабельное исполнение с прямым патрубком и гайкой для экранированного кабеля позволяет использовать изделие при внутреннем и наружном монтаже, где требуется защита контактов от пыли в соединённом состоянии и подключение экранированных линий связи.

Благодаря всеклиматическому исполнению и теплостойкости до 100 градусов Цельсия разъём подходит для эксплуатации в условиях УХЛ. Изделие может применяться в составе кабельных сборок, соединительных линий приборов и других электрических цепей, требующих цилиндрического разъёмного соединения с семью контактами.
