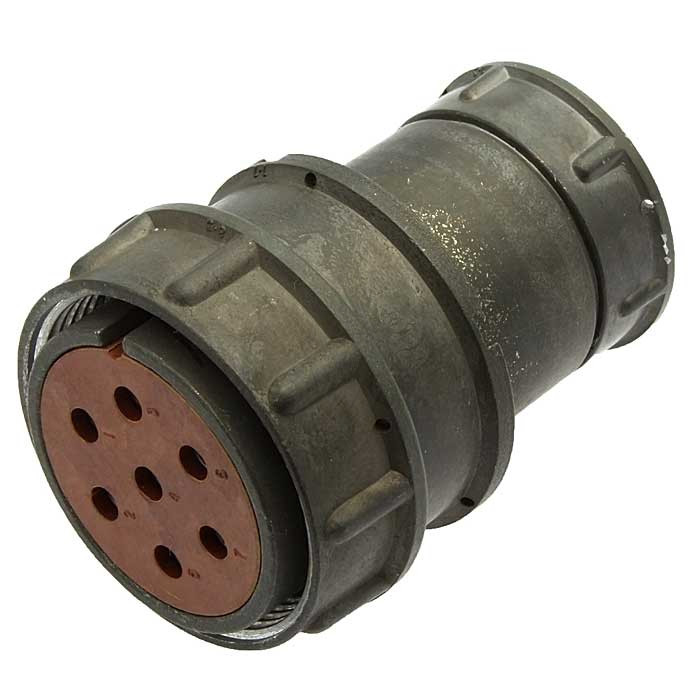

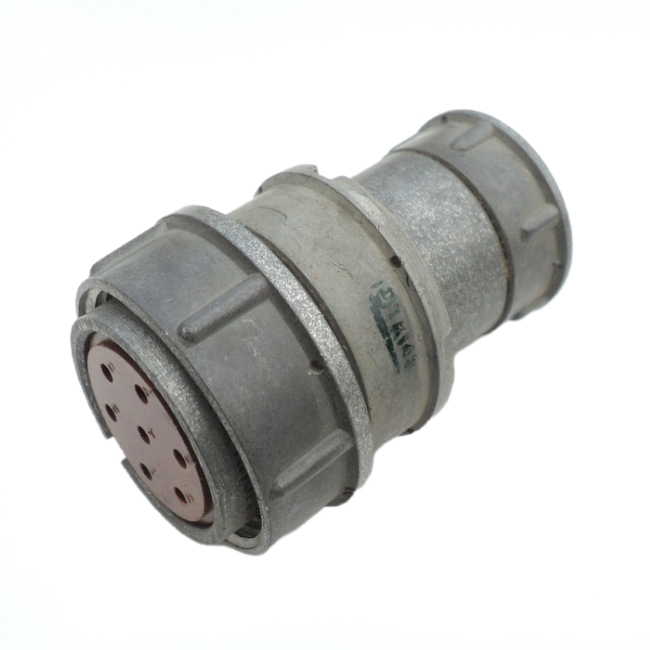

Назначение соединителя 2РМТ27КПЭ7Ш2А1В

Соединитель 2РМТ27КПЭ7Ш2А1В представляет собой электрический низкочастотный цилиндрический негерметичный соединитель всеклиматического исполнения. Он предназначен для надежного соединения в электрических цепях переменного и постоянного тока с частотой до 3 МГц.

Изделие применяется в тех случаях, когда требуется компактное, но при этом механически прочное разъёмное соединение с большим числом контактов. Буквенно-цифровая маркировка полностью отражает конструктивные особенности: кабельный корпус, приборная часть, семь контактов, двухрядное сочетание, монтаж без патрубка и золотое покрытие контактов.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Они подтверждаются принятой системой обозначений и описанием изделия.

• Тип: электрический низкочастотный цилиндрический негерметичный соединитель.
• Исполнение: всеклиматическое, категория В2.1 по ГОСТ 15150-69, с защитой от пыли и влаги в сочленённом состоянии.
• Количество контактов: 7, двухрядное сочетание (индекс Ш2).
• Конструктивное исполнение: кабельный корпус (К) и приборная часть (П).
• Монтаж: без патрубка (индекс А1).
• Покрытие контактов: золото (индекс Э).
• Максимальное рабочее напряжение: до 700 В.
• Токовая нагрузка на одиночный контакт: от 4 до 36 А в зависимости от диаметра контакта, например 8 А для диаметра 1 мм и 16 А для диаметра 1,5 мм.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.

Устойчивость к внешним воздействиям

Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 обеспечивает работоспособность соединителя в жёстких условиях эксплуатации. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 2000 метров на секунду в квадрате, акустический шум уровнем до 170 дБ, а также экстремальные значения давления от 133,32 умноженного на 10 в минус двенадцатой степени Па до 50,6 умноженного на 10 в четвёртой степени Па.

Применение и монтаж

Соединитель востребован в радиоэлектронной и радиотехнической аппаратуре как универсальный компонент с резьбовым соединением, рассчитанным не менее чем на 500 циклов сочленения и расчленения. Такая конструкция обеспечивает стабильный электрический контакт и удобство обслуживания прибора.

Монтаж выполняется пайкой или обжимкой. Контакты являются извлекаемыми, что упрощает ремонт и замену отдельных элементов без демонтажа всего соединителя. Для ряда задач возможны экранированные варианты исполнения, снижающие влияние помех на передаваемый сигнал.

Благодаря широкому диапазону рабочих температур, стойкости к вибрации, ударам и давлению, а также всеклиматическому исполнению, 2РМТ27КПЭ7Ш2А1В подходит для аппаратуры, работающей в сложных условиях окружающей среды, включая наземную, морскую и высотную технику. Артикул изделия — 3790, категория — 2РМТ27.
