Назначение

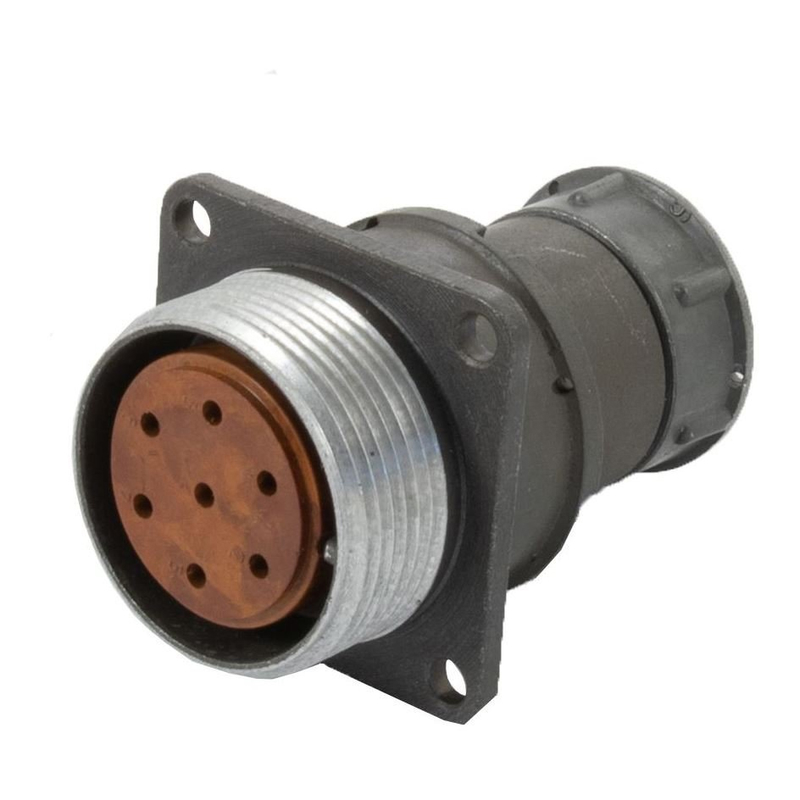

2РМТ27КПЭ7Г2В1В — это кабельная розетка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока, в том числе на частотах до 3 мегагерц. Изделие применяется для внутреннего объёмного монтажа и относится к негерметичным всеклиматическим соединителям. Розетка служит для подключения кабеля к ответной части соединителя и обеспечивает электрическое соединение цепей с числом контактов, соответствующим исполнению корпуса.

Артикул товара — 70173, категория — 2РМТ27. Производитель в данных о товаре не указан. Розетка востребована в составе бортовых и промышленных электросистем, где требуется надёжное разъёмное соединение кабельных линий в условиях широкого диапазона температур.

Конструкция и обозначение

Обозначение 2РМТ27КПЭ7Г2В1В несёт сразу несколько признаков изделия: серия 2РМТ, условный размер корпуса 27, кабельная розетка, 7 контактов и исполнение для экранированного кабеля. Сочленение соединителя резьбовое, поляризация корпусов — одношпоночная, что исключает неправильную стыковку ответных частей. Корпус металлический; в ряде карточек изделие описывают как разъём с карболитовым исполнением и техническими условиями ГЕ0.364.126 ТУ.

Патрубок розетки прямой, с гайкой для экранированного кабеля. Такое исполнение позволяет фиксировать кабель и обеспечивать его экранирование при монтаже. Покрытие контактов — серебро, что положительно сказывается на стабильности переходного сопротивления.

Технические характеристики

• Условный размер корпуса: 27.
• Количество контактов: 7.
• Тип монтажа: на кабель.
• Патрубок: прямой, с гайкой для экранированного кабеля.
• Покрытие контактов: серебро.
• Рабочее напряжение: до 560 вольт.
• Максимальное напряжение: до 700 вольт.
• Токовая нагрузка для контактов диаметром 1,0 миллиметра: до 8 ампер на одиночный контакт.
• Токовая нагрузка для контактов диаметром 1,5 миллиметра: до 16 ампер на одиночный контакт.
• Суммарная нагрузка на соединитель: до 60 ампер.
• Температурный диапазон эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Корпус: металлический.

Особенности применения

Розетка рассчитана на эксплуатацию в широком температурном диапазоне, что позволяет применять её в составе оборудования, работающего в сложных климатических условиях. Всеклиматическое негерметичное исполнение подразумевает использование в закрытых объёмах и блоках, где не требуется герметизация соединителя.

При подборе ответной части важно сверять не только число контактов, но и сочетание контактов, их диаметр и тип корпуса. Именно совокупность этих признаков определяет взаимозаменяемость соединителей серии 2РМТ. Розетка предназначена для внутреннего объёмного монтажа, поэтому при установке следует учитывать пространство для резьбового сочленения и прокладки экранированного кабеля через прямой патрубок с гайкой.

Ключевые подтверждённые особенности изделия: серия 2РМТ, размер корпуса 27, 7 контактов, кабельное исполнение, серебряное покрытие контактов, рабочее напряжение до 560 вольт и температурный диапазон от минус 60 до плюс 100 градусов Цельсия. Эти параметры следует учитывать при проектировании цепей и выборе ответных частей соединителя.
