Назначение и область применения

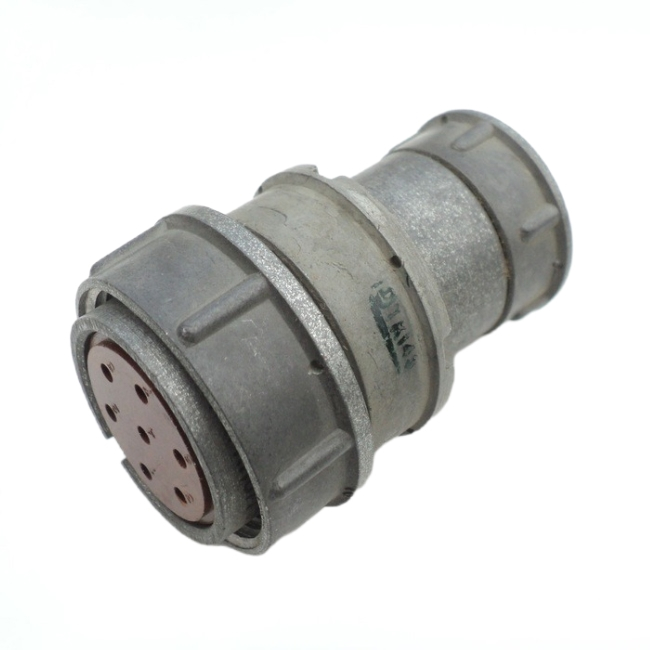

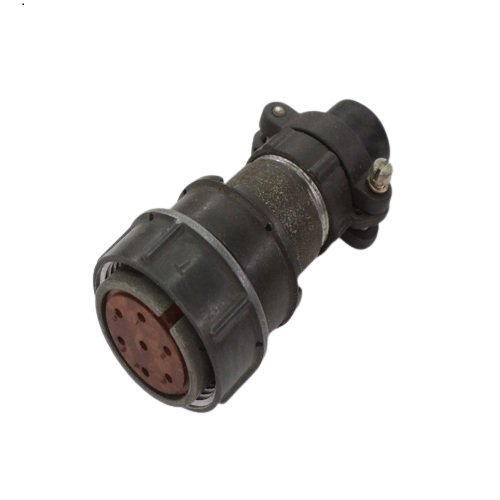

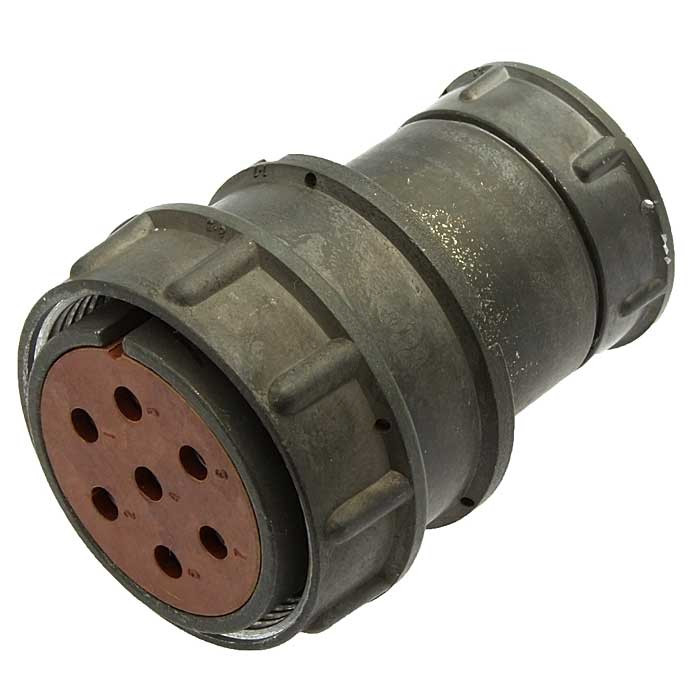

Разъём 2РМТ27КПЭ7Г2В1В производства «Элекон» представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в промышленных системах, где требуется надёжное соединение под нагрузкой, в том числе в аппаратуре, эксплуатируемой в жёстких условиях. Разъём востребован в приборном и кабельном монтаже, где важны устойчивость к внешним воздействиям и стабильность электрического контакта.

Кабельная розетка с прямым патрубком и гайкой для экранированного кабеля обеспечивает механическую фиксацию экрана и защиту цепи от помех. Тропикоустойчивое исполнение корпуса позволяет использовать изделие в регионах с повышенной влажностью и температурой, а также в составе оборудования, работающего на открытом воздухе или в неотапливаемых помещениях.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Все значения относятся к разъёму 2РМТ27КПЭ7Г2В1В и не являются расчётными или ориентировочными.

• Количество контактов — 7.
• Рабочий ток на контакт — от 3 до 36 А.
• Максимальное напряжение — 560–700 В постоянного или переменного тока.
• Сопротивление контактов — не более 2–5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Ёмкость между контактами — до 6 пФ.
• Рабочая температура — от минус 60 до плюс 200 °C.
• Посадочный диаметр — 27 мм.
• Покрытие контактов — серебряное (индекс «Э»).
• Максимальная суммарная токовая нагрузка — до 260 А в зависимости от типоразмера.

Контакты размещены в карболитовом основании внутри металлического корпуса. Соединение в сочленённом состоянии обеспечивает пылезащищённость. Резьбовая фиксация исключает самопроизвольное разъединение под воздействием вибрации и механических нагрузок.

Конструктивные особенности

Разъём выполнен в виде кабельной розетки с прямым патрубком. Гайка для экранированного кабеля позволяет надёжно закрепить экран и обеспечить электромагнитную совместимость цепи. Корпус изготовлен в тропикоустойчивом исполнении, что подтверждает пригодность изделия для эксплуатации в условиях повышенной влажности и перепадов температур. Монтаж возможен как приборный, так и кабельный, без герметизации.

Индекс «Э» в обозначении указывает на серебряное покрытие контактов, которое снижает переходное сопротивление и повышает стабильность работы при частых сочленениях и разъединениях. Металлический корпус механически защищает карболитовое основание с контактами и экранирует цепь от внешних помех.

Применение и условия эксплуатации

Разъём 2РМТ27КПЭ7Г2В1В применяется в промышленных системах, где необходимо надёжное соединение под нагрузкой. Благодаря диапазону рабочих температур от минус 60 до плюс 200 °C изделие подходит для аппаратуры, работающей в жёстких условиях: в составе испытательного, технологического и энергетического оборудования, в системах управления и распределения питания.

Серебряное покрытие контактов и низкое переходное сопротивление обеспечивают стабильную передачу тока до 36 А на контакт. Сопротивление изоляции не менее 1000 МОм и малая межконтактная ёмкость до 6 пФ позволяют использовать разъём в цепях с повышенными требованиями к качеству сигнала на частотах до 3 МГц.

Тропикоустойчивое исполнение и пылезащищённость в сочленённом состоянии делают возможной эксплуатацию изделия в условиях запылённости и повышенной влажности. Резьбовая фиксация и гайка для экранированного кабеля обеспечивают механическую прочность соединения и защиту от электромагнитных помех.
