Назначение разъёма 2РМТ27КПЭ7Г2В1В

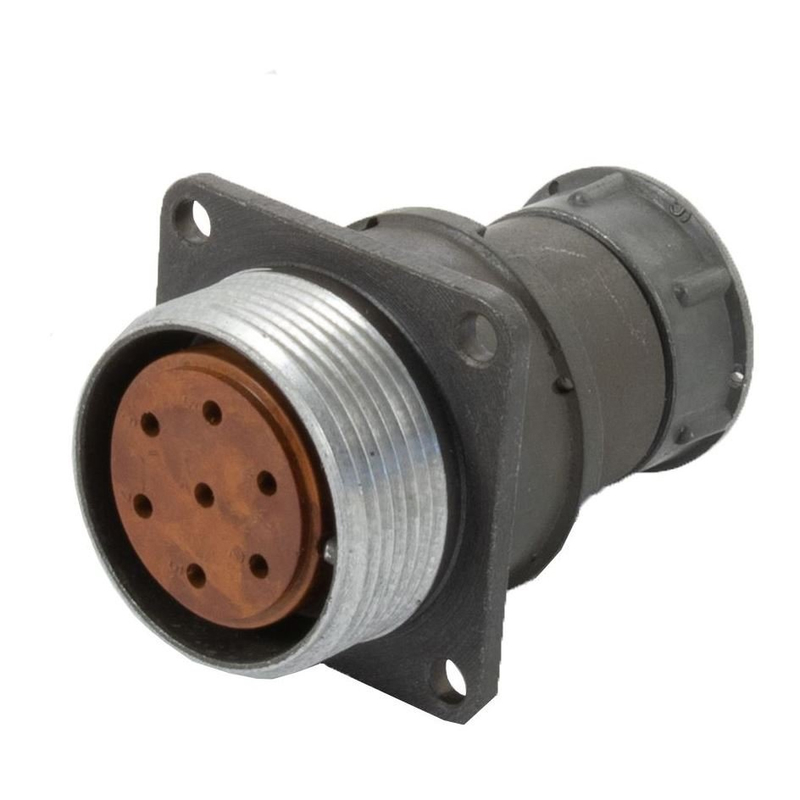

2РМТ27КПЭ7Г2В1В — это цилиндрический электрический разъём (розетка кабельная) из серии 2РМТ с кабельным корпусом. Изделие предназначено для электрического соединения и разъединения цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе кабельных сборок и жгутов, где требуется надёжная коммутация при повышенных механических и климатических нагрузках. Артикул товара — 80186, категория — 2РМТ27.

Конструктивные особенности

Разъём имеет условный размер корпуса 27 мм, что соответствует диаметру посадочного отверстия. Контактная группа включает 7 контактов диаметром 1 мм с гнездом, то есть изделие выполнено в виде розетки. Корпус оснащён прямым патрубком и гайкой для подключения экранированного кабеля, что обеспечивает механическую фиксацию кабеля и экранирование соединения.

Материал корпуса — металл. Покрытие контактов — серебро, индекс которого в обозначении товара указан как В1В. Исполнение разъёма — всеклиматическое (индекс Э), что подтверждает возможность его эксплуатации в различных климатических зонах.

Технические характеристики

• Условный размер корпуса: 27 мм.
• Количество контактов: 7.
• Диаметр контактов: 1 мм, тип — гнездо (розетка).
• Максимальное рабочее напряжение: 560 В, в зависимости от условий — до 700 В.
• Токовая нагрузка на контакт: до 50 А.
• Частотный диапазон: до 3 МГц.
• Покрытие контактов: серебро.
• Материал корпуса: металл.
• Исполнение: всеклиматическое.
• Количество сочленений и расчленений: до 500.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Ёмкость между контактами: не более 6 пФ.
• Электрическая прочность: 1850–2300 В.
• Минимальная наработка: 5000 часов.

Условия эксплуатации и устойчивость к внешним воздействиям

Рабочий диапазон температур разъёма составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Совокупность указанных параметров определяет область применения разъёма 2РМТ27КПЭ7Г2В1В в ответственных электрических соединениях, работающих в условиях вибрации, перепадов температур и воздействия климатических факторов.

Применение

Благодаря кабельному корпусу с прямым патрубком и гайкой для экранированного кабеля, а также всеклиматическому исполнению, разъём применяется для подключения экранированных кабелей в составе электротехнических и радиотехнических устройств. Он подходит для цепей постоянного и переменного тока с частотой до 3 МГц, где требуется передача тока до 50 А на контакт при рабочем напряжении до 560 В. Изделие может использоваться в составе кабельных сборок, жгутов и соединительных линий, эксплуатируемых при температурах от минус 60 до плюс 100 градусов Цельсия и при воздействии синусоидальной вибрации с частотой до 5000 Гц.
