Назначение соединителя 2РМТ27КПЭ7Г2В1В

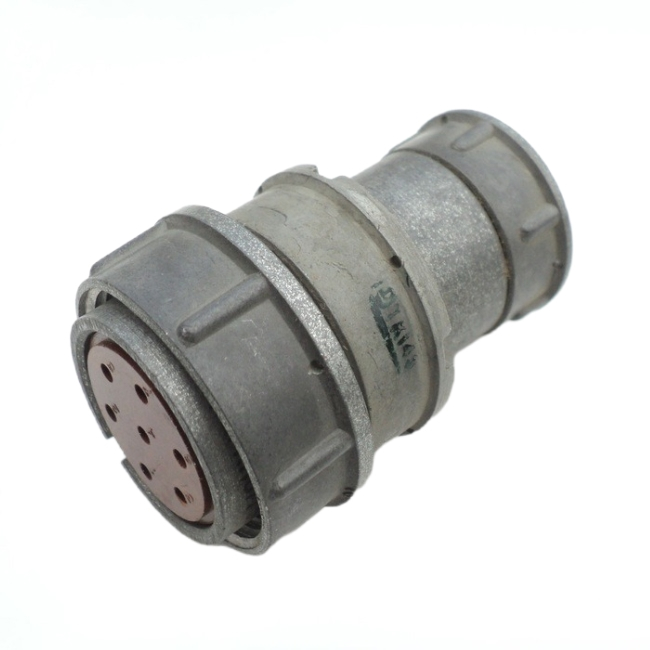

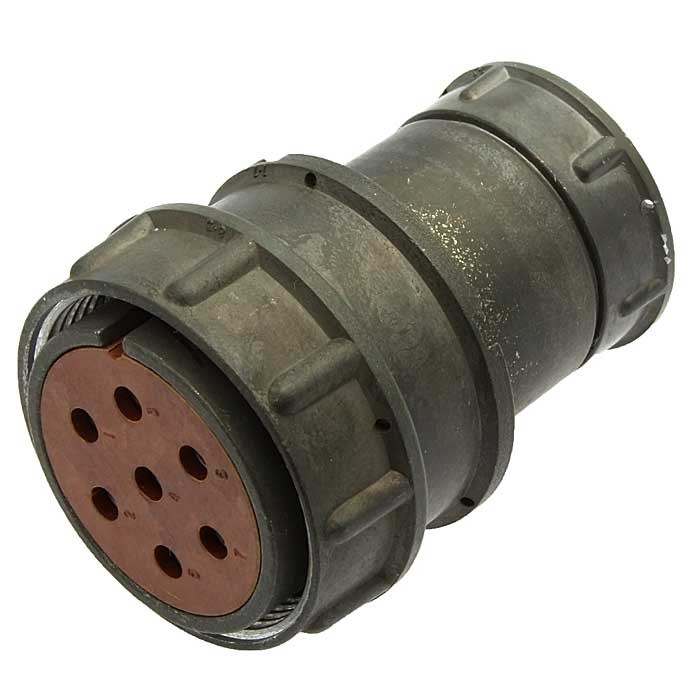

2РМТ27КПЭ7Г2В1В – это низкочастотный цилиндрический негерметичный электрический соединитель (розетка кабельная) из серии 2РМТ с цилиндрическим корпусом условным диаметром 27 мм. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц и применяется для соединения экранированных кабелей в электрических цепях, обеспечивая пылезащищённое размещение контактов и мест подключения проводников кабеля.

Соединитель относится к всеклиматическим и негерметичным изделиям и рассчитан на эксплуатацию в условиях вибрации, ударов и линейных ускорений, характерных для бортовой аппаратуры и промышленного оборудования.

Конструкция и подтверждённые особенности

Разъём состоит из металлического корпуса, изолятора и контактов. В состыкованном состоянии с соответствующей вилкой обеспечивается надёжный токовывод и электромеханическая фиксация за счёт резьбового сочленения.

Конструкция патрубка и гайки рассчитана под монтаж экранированного кабеля (обозначение «ПЭ»), что обеспечивает надёжное заземление экрана и защиту от электромагнитных помех. Покрытие контактов – серебряное (обозначение «В»), что обеспечивает хорошую проводимость и коррозионную стойкость.

• Тип: розетка кабельная, низкочастотная, цилиндрическая, негерметичная.
• Серия: 2РМТ, корпус кабельный цилиндрический условным диаметром 27 мм.
• Количество контактов: 7 в розетке и 24 в соответствующей вилке, что отражено в типоразмере 2РМТ27Х…7/24.
• Покрытие контактов: серебряное, обозначение «В».
• Исполнение: всеклиматическое, негерметичное.
• Монтаж: под экранированный кабель, обозначение «ПЭ».

Электрические и эксплуатационные параметры

Для разъёмов этого типа с семью контактами рабочее напряжение не превышает, как правило, 700 В постоянного или переменного тока. Максимальная токовая нагрузка на одиночный контакт составляет порядка 4–36 А; реальное значение зависит от конкретного диаметра контакта и теплового режима.

Сопротивление контактов малое и составляет единицы миллиом. Сопротивление изоляции – не менее нескольких тысяч МОм. Ёмкость между соседними контактами – не более примерно 6 пФ. Такие параметры позволяют применять соединитель в низкочастотных и некоторых импульсных цепях.

Области применения

Соединитель применяется для коммутации экранированных кабелей в электрических цепях постоянного и переменного тока частотой до 3 МГц. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и линейным ускорениям он востребован в бортовой аппаратуре и промышленном оборудовании.

Резьбовое сочленение с ответной вилкой обеспечивает электромеханическую фиксацию и надёжный токовывод, а конструкция патрубка и гайки под экранированный кабель – заземление экрана и защиту от электромагнитных помех. Пылезащищённое размещение контактов и мест подключения проводников кабеля повышает устойчивость соединения в условиях производственной эксплуатации.

Маркировка и обозначение

Обозначение 2РМТ27КПЭ7Г2В1В отражает ключевые признаки изделия: серию 2РМТ, условный диаметр корпуса 27 мм, исполнение розетки кабельной, монтаж под экранированный кабель, количество контактов, а также серебряное покрытие контактов. Артикул изделия – 3789, год – 2026, категория – 2РМТ27.
