Соединители 2РМТ27КПЭ7Г2А1В

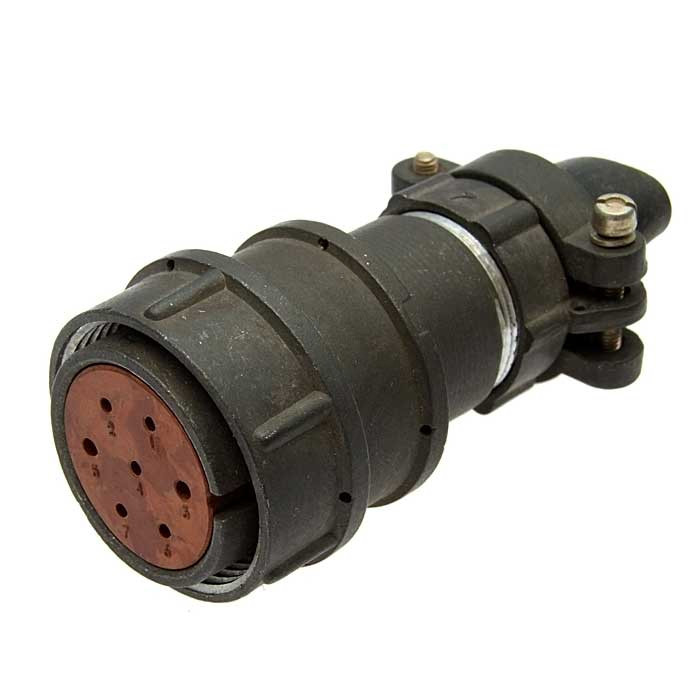

Соединитель 2РМТ27КПЭ7Г2А1В представляет собой кабельную розетку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он состоит из корпуса, изолятора и контактов, обеспечивая пылезащищенность в сочлененном состоянии.

Технические характеристики

• Корпус : Кабельный, диаметр 27 мм.

• Количество контактов : 7.

• Тип контактов : розетка.

• Диаметры контактов : 1 мм и 1,5 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100°C.

• Токовая нагрузка на контакт : От 4 до 36 А, в зависимости от диаметра контакта.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Сопротивление контактов : Не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Число сочленений-расчленений : До 500 раз.

• Минимальная наработка : Не менее 1000 часов.

• Срок сохраняемости : Не менее 15 лет

Условия эксплуатации

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Диапазон частот от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ускорение при одиночном ударе до 5000 м/с?, при многократном — до 1000 м/с?.

• Линейное ускорение : До 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па.

• Рабочая температура : От -60°C до +100°C

Соединитель 2РМТ27КПЭ7Г2А1В используется в всеклиматических условиях и подходит для внутреннего объемного монтажа с возможностью пайки. Ответной частью для этой розетки служит вилка 2РМ27Б7Ш2А1 или 2РМ27Б7Ш2А1Б .
