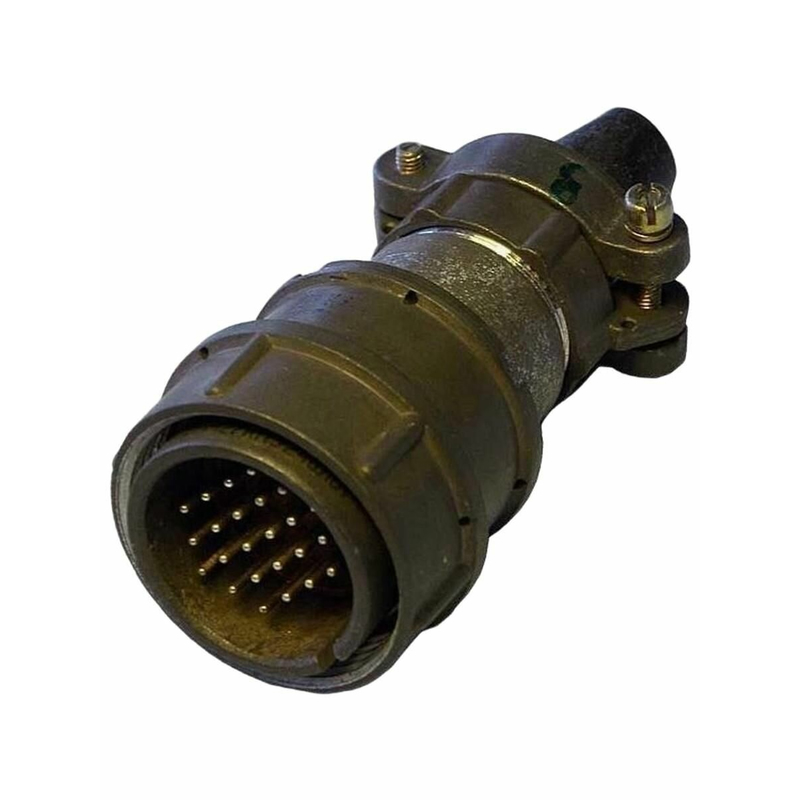

2РМТ27КПЭ24Ш1В1В Вилка кабельная

2РМТ27КПЭ24Ш1В1В — это цилиндрический кабельный разъем‑вилка серии 2РМ(Т), предназначен для многожильных электрических цепей постоянного и переменного тока в стационарных и мобильных устройствах.

Основные характеристики

• Тип: кабельная вилка цилиндрического разъема с резьбовым сочленением (торцевая фиксация).

• Количество контактов: 24 штыревых контакта диаметром 1,0 мм.

• Покрытие и тип контактов: контакты штыревые, покрытие — серебро (буква «В» в обозначении).

• Корпус и изолятор: металл, изолятор обычно из термопластичного или карболит‑подобного материала, без герметизации.

Электрические параметры

• Рабочее напряжение: до 560–700 В постоянного и переменного тока частотой до 3 МГц (для вариантов серии 2РМ27КПЭ/2РМТ27КПЭ с 24‑контактной конфигурацией).

• Максимальная токовая нагрузка на одиночный контакт (⌀ 1 мм): не более 2 А.

• Общая допустимая токовая нагрузка на всю вилку с 24 контактами: ориентировочно до 100 А при равномерной загрузке.

Конструкция и применение

• Габаритные размеры вилки: порядка 35×56 мм (длина × диаметр по корпусу), вилка кабельная с прямым патрубком.

• Условный размер корпуса: 27 (диаметр посадочного пояска ~27 мм, резьба соответствующего типоразмера).

• Предназначение: внутренний объемный монтаж, соединение экранированных кабелей с приборными блоками, щитами, блоками питания и аналогичной аппаратурой в промышленной и радиотехнической электронике.

Условное обозначение расшифровка

По структуре маркировки 2РМТ27КПЭ24Ш1В1В:

• «2РМТ» — типоразмер и серия цилиндрического разъема.

• «27» — условный размер корпуса.

• «КПЭ» — кабельная прямая вилка с экранированным кабелем.

• «24» — 24 контакта.

• «Ш» — вилка, «Г» — розетка (в данном случае Ш).

• «1» — сочетание контактов.

• «В» — серебряное покрытие контактов.
