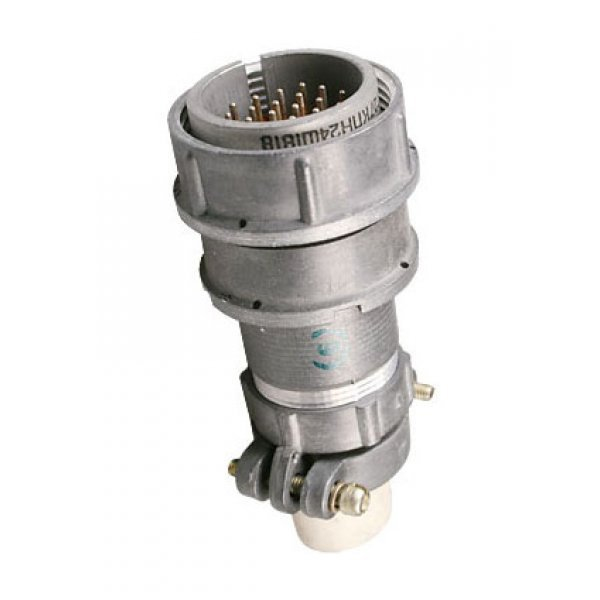

Назначение разъёма 2РМТ27КПЭ24Ш1В1В

Соединитель 2РМТ27КПЭ24Ш1В1В представляет собой кабельный негерметичный цилиндрический низкочастотный тропикоустойчивый разъём. Часть соединителя — вилка. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала. Разъём используется для внутреннего монтажа и рассчитан на эксплуатацию в различных условиях, включая воздействие синусоидальной вибрации, акустического шума и механических ударов.

Данное исполнение поставки имеет приёмку «ОТК», что подтверждает прохождение заводского контроля качества в объёме, предусмотренном для данной категории приёмки.

Подтверждённые особенности конструкции и исполнения

Общие характеристики

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 24.
• Часть соединителя: вилка.
• Вид покрытия контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Сочленение: резьбовое.
• Приёмка: «ОТК».
• Год выпуска, указанный в описании: 2016.

Электрические параметры

• Максимальный ток на одиночный контакт: 5 А.
• Максимальная суммарная токовая нагрузка: 100 А.
• Максимальное рабочее напряжение: 560 В (или 700 В в зависимости от исполнения).
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.

Механические и эксплуатационные параметры

• Усилие расчленения: 196,2 Н (20 кгс).
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Рабочая температура среды: от минус 60 до плюс 100 градусов Цельсия.
• Гарантийный срок хранения: 15 лет.

Применение и условия эксплуатации

Разъём 2РМТ27КПЭ24Ш1В1В востребован в составе кабельных сборок и при внутреннем монтаже электротехнической и радиоэлектронной аппаратуры, где требуется коммутация цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря тропикоустойчивому и всеклиматическому исполнению он пригоден для работы в условиях повышенной влажности и в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, а резьбовое сочленение — надёжную фиксацию ответных частей. Прямой патрубок с гайкой для экранированного кабеля позволяет выполнять монтаж с сохранением экранирующей оболочки, что важно для защиты сигнальных цепей от помех. Вилка может эксплуатироваться при воздействии синусоидальной вибрации, акустического шума и механических ударов, что подтверждено заявленными характеристиками изделия.

Заявленный ресурс по количеству сочленений-расчленений составляет 500 циклов, минимальная наработка — 1000 часов, а гарантийный срок хранения достигает 15 лет. Это делает соединитель пригодным как для серийной аппаратуры, так и для комплектования ЗИП и ремонтных фондов.

Краткие сведения о поставке

1. Наименование: 2РМТ27КПЭ24Ш1В1В «ОТК».
2. Артикул: 3785.
3. Категория: 2РМТ27.
4. Производитель, указанный в описании: компания Элекон.
5. Приёмка: «ОТК».

Изделие маркируется исполнением «ОТК» и поставляется в том виде, в котором прошло приёмочный контроль предприятия-изготовителя.
