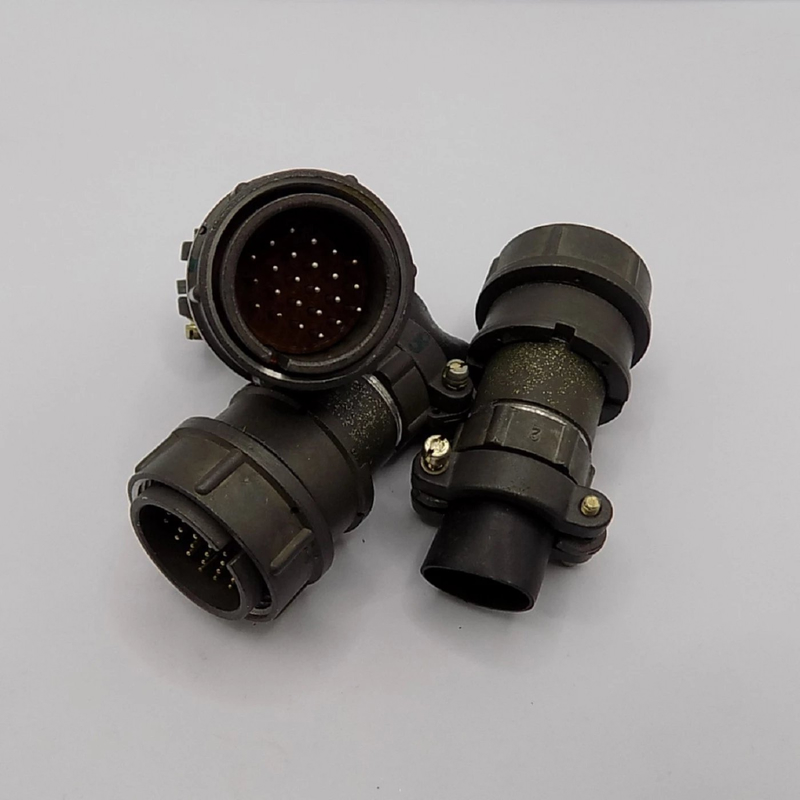

Назначение разъёма 2РМТ27КПЭ24Ш1В1В

2РМТ27КПЭ24Ш1В1В — это цилиндрический низкочастотный негерметичный разъём производства завода «Элекон», выпускаемый по техническим условиям ГЕ0.364.126ТУ с приёмкой категории «5». Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения, включая блочные и кабельные варианты компоновки. Разъём применяется в цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 700 В и обеспечивает надёжную коммутацию при эксплуатации во всеклиматических условиях.

Конструкция с резьбовым соединением и экранированным корпусом делает модель востребованной там, где требуется механическая прочность стыка, защита от внешних электромагнитных помех и устойчивость к воздействию климатических факторов. Разъём тропикоустойчив и подходит для внутреннего монтажа.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ27КПЭ24Ш1В1В несёт полную информацию о типе и исполнении изделия. Ниже приведены подтверждённые особенности, заложенные в обозначение и конструкцию разъёма.

• Серия 2РМТ27 — цилиндрический низкочастотный разъём с резьбовым соединением.
• КПЭ24 — количество контактов 24; индекс «Э» указывает на экранированный корпус.
• Ш1 — кабельное исполнение с прямым патрубком и гайкой для экранированного кабеля.
• В — покрытие контактов серебро.
• В1В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69.
• Приёмка «5» — категория приёмки по техническим условиям ГЕ0.364.126ТУ.
• Монтаж — объёмный или пайкой.
• Негерметичное исполнение — корпус не рассчитан на работу под давлением или в средах, требующих полной герметичности.

Разъём выполнен в виде кабельной вилки, что подтверждается техническим чертежом с указанием размеров и конструктивных элементов, типичных для серии 2РМТ. Экранированный корпус снижает уровень наводок и обеспечивает стабильность передачи сигнала в цепях с повышенными требованиями к помехозащищённости.

Технические характеристики

Ниже приведены параметры, подтверждённые для данной модели. Эти значения определяют область применения и допустимые режимы эксплуатации.

• Рабочий ток на контакт: от 4 до 36 А.
• Рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Количество сочленений: до 500.
• Сопротивление изоляции: не менее 5000 МОм.
• Вибрация: синусоидальная в диапазоне 1–5000 Гц.
• Климатическое исполнение: всеклиматическое В2.1 по ГОСТ 15150-69.

Указанные параметры позволяют использовать разъём в аппаратуре, работающей в широком диапазоне температур и при интенсивных вибрационных нагрузках. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и долговременную работу без ухудшения характеристик.

Применение и условия эксплуатации

Разъём 2РМТ27КПЭ24Ш1В1В применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения. Благодаря кабельному исполнению с прямым патрубком и гайкой для экранированного кабеля он удобен при монтаже жгутов и кабельных сборок, где требуется надёжная фиксация экрана и защита от механических воздействий.

Модель подходит для внутреннего монтажа и эксплуатации в условиях тропического климата. Резьбовое соединение обеспечивает плотный и виброустойчивый контакт, что особенно важно при воздействии синусоидальной вибрации в диапазоне от 1 до 5000 Гц. Разъём не является герметичным, поэтому его не следует использовать в средах, требующих полной изоляции от влаги или давления.

Год выпуска указанной позиции — 2014, приёмка — категория «5». Изделие поставляется в соответствии с техническими условиями ГЕ0.364.126ТУ и предназначено для оснащения ответственных электрических соединений, где важны стабильность параметров, экранирование и устойчивость к климатическим и механическим нагрузкам.
