Назначение и область применения

Разъём 2РМТ27КПЭ24Ш1В1В производства завода «Элекон» (приёмка «5», год выпуска 2019) представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в электро- и радиоаппаратуре для надёжного соединения проводов, кабелей и блоков между собой.

Разъём относится к серии 2РМТ — негерметичных тропикоустойчивых соединителей, что определяет его стойкость к воздействию влажного тропического климата. Исполнение В2.1 по ГОСТ 15150-69 является всеклиматическим, поэтому изделие пригодно для эксплуатации как в специальной, так и в общей аппаратуре. Монтаж выполняется внутренний, объёмный или пайкой.

Конструкция и подтверждённые особенности

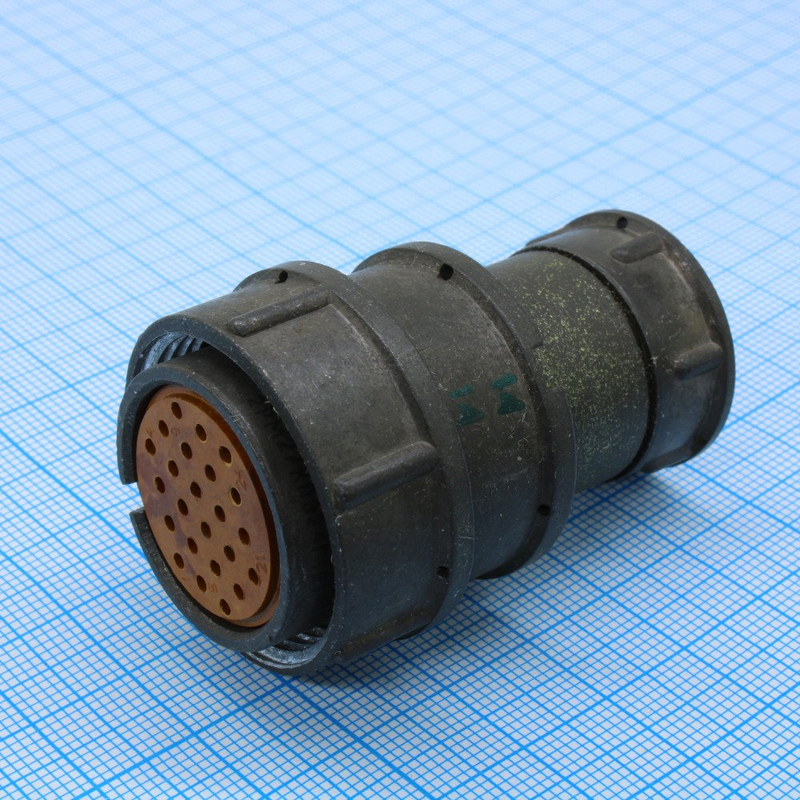

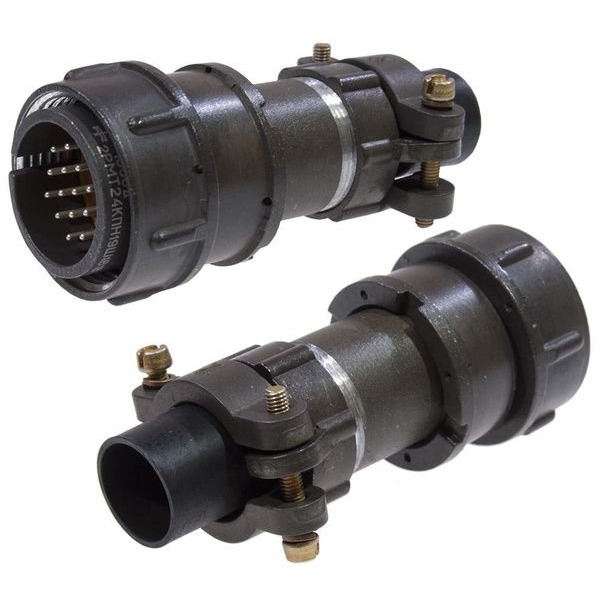

По конструкции это кабельная вилка с прямым патрубком и гайкой для экранированного кабеля. Соединение с ответной частью резьбовое, корпус экранированный. Контакты имеют серебряное покрытие, что обозначено индексом «В» в обозначении. Технический чертёж вилки содержит габаритные и присоединительные размеры, в частности 45 мм и 34,7 мм, а также обозначения отверстий для проводников (27) и изоляции (24, 1).

Расшифровка обозначения изделия:

• 2РМТ — серия негерметичных тропикоустойчивых разъёмов;
• 27 — диаметр корпуса, равный 27 мм;
• КПЭ — кабельная вилка с прямым патрубком, экранированная;
• 24 — количество контактов;
• Ш1 — шаг контактов 1,5 мм (или аналогичный);
• В1В — серебряное покрытие контактов, теплостойкость до 100 °C, всеклиматическое исполнение.

Разъём имеет 24 контакта. Максимальное рабочее напряжение составляет до 700 В, ток на контакт — от 4 до 36 А. Рабочий диапазон температур — от минус 60 °C до плюс 100 °C. Ресурс соединений — до 500 циклов. Сопротивление изоляции — не менее 5000 МОм. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц.

Применение и условия эксплуатации

Разъём устанавливается внутри аппаратуры и обеспечивает электрическое соединение проводов и кабелей с блоками. Благодаря экранированному корпусу и кабельному исполнению с гайкой для экранированного кабеля он пригоден для монтажа линий, где требуется защита от помех.

Изделие выпускается в Казани на АО «Завод Элекон» и поставляется с приёмкой «5», что подтверждает соответствие требованиям, предъявляемым к изделиям данного класса. Эксплуатация допускается в условиях всеклиматического исполнения В2.1 по ГОСТ 15150-69, включая повышенную влажность, характерную для тропического климата.

Краткие технические характеристики

1. Тип: цилиндрический низкочастотный негерметичный соединитель.
2. Частота коммутируемых цепей: до 3 МГц.
3. Число контактов: 24.
4. Максимальное рабочее напряжение: до 700 В.
5. Ток на контакт: от 4 до 36 А.
6. Рабочая температура: от минус 60 °C до плюс 100 °C.
7. Сопротивление изоляции: не менее 5000 МОм.
8. Вибрационная стойкость: от 1 до 5000 Гц.
9. Ресурс соединений: до 500 циклов.
10. Покрытие контактов: серебро.
11. Способ монтажа: объёмный или пайкой.
12. Исполнение: всеклиматическое В2.1 по ГОСТ 15150-69.
13. Приёмка: «5».
14. Год выпуска: 2019.

Артикул изделия — 20454, категория — 2РМТ27. Разъём предназначен для внутреннего монтажа и надёжной коммутации цепей в составе электро- и радиоаппаратуры.
