Назначение разъёма 2РМТ27КПЭ24Ш1В1В

2РМТ27КПЭ24Ш1В1В от производителя Элекон — это цилиндрический низкочастотный разъём серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения. Приборная вилка входит в состав соединителей серии 2РМТ и используется для коммутации кабельных линий с оборудованием.

Конструктивные особенности

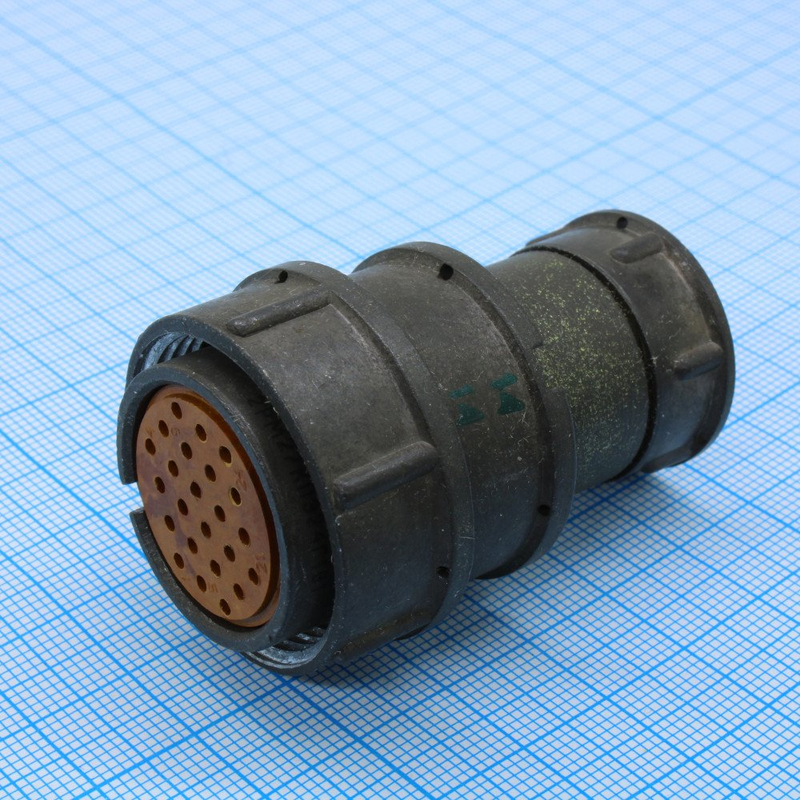

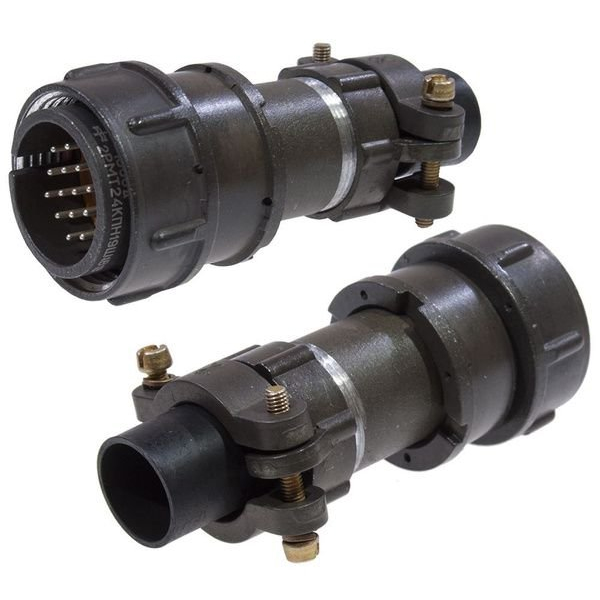

Разъём представляет собой приборную вилку с 24 контактами диаметром 1,0 мм. Корпус металлический, основание карболитовое, посадочный диаметр составляет 27 мм. Соединение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт. Исполнение «Ш1» указывает на кабельный вариант с прямым патрубком, а обозначение «В» — на посеребрённые контакты с теплостойкостью до 100 градусов Цельсия. Разъём экранированный и негерметичный. Монтаж выполняется объёмным способом или пайкой.

Основные технические параметры

• Максимальное рабочее напряжение — до 700 В.
• Ток на один контакт — до 5 А, суммарно до 80–100 А на соединитель.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений — до 500.
• Подходит для сечения провода до 0,5 квадратного миллиметра.

Условия эксплуатации и применение

Разъём 2РМТ27КПЭ24Ш1В1В рассчитан на работу в жёстких условиях: он выдерживает вибрацию в диапазоне от 1 до 5000 Гц, пониженное давление и смену температур с учётом перегрева контактов до плюс 180 градусов Цельсия. Такие характеристики делают его пригодным для промышленных систем, где требуется надёжное соединение электрических цепей. Производитель Элекон гарантирует наработку не менее 1000 часов и срок хранения 15 лет.

Типовое применение — коммутация цепей управления, питания и сигнализации в составе приборных и кабельных сборок. Благодаря экранированному корпусу разъём подходит для линий, где важно снизить влияние помех. Резьбовое соединение исключает самопроизвольное расчленение при вибрационных нагрузках.

Краткие сведения о товаре

Артикул: 3779. Категория: 2РМТ27. Производитель: Элекон. Тип: приборная вилка, цилиндрический низкочастотный разъём. Число контактов: 24. Диаметр контакта: 1,0 мм. Посадочный диаметр: 27 мм. Покрытие контактов: серебро. Вариант исполнения: кабельный, с прямым патрубком. Способ монтажа: объёмный или пайкой.
