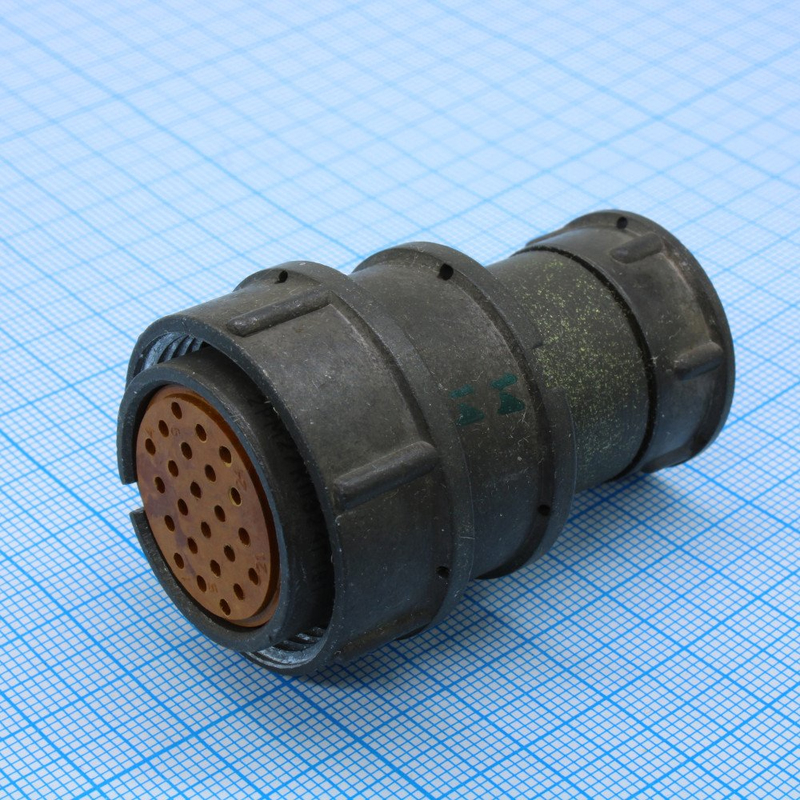

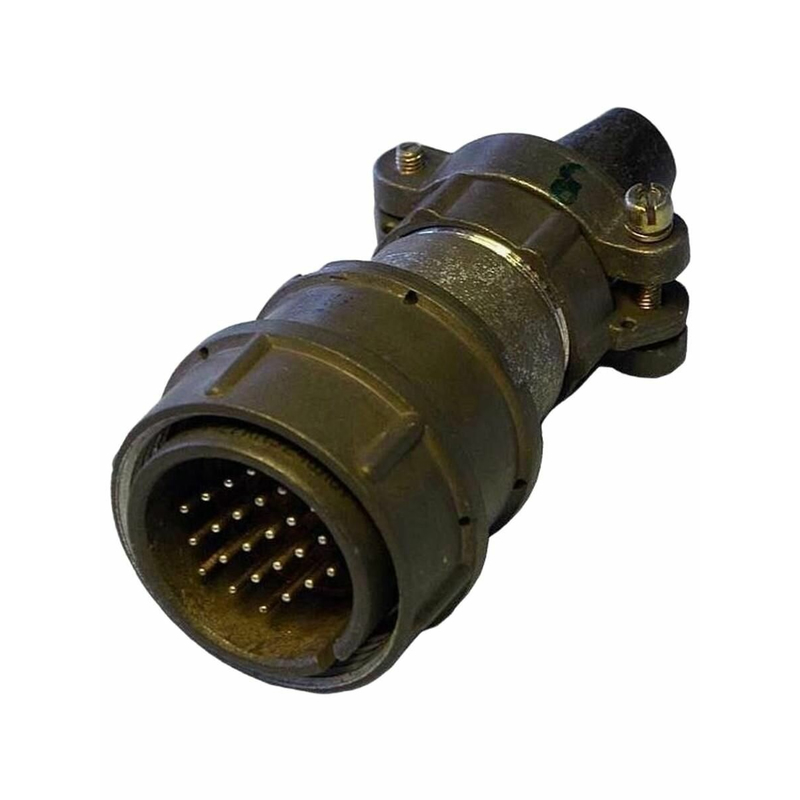

Соединитель 2РМТ27КПЭ24Ш1В1В «5» — это вилка из серии 2РМТ, предназначенная для соединения электрических цепей в аппаратуре специального и общего назначения. Буква «5» в обозначении указывает на категорию приёмки по ТУ ГЕ0.364.126 (повышенные требования к качеству и контролю).

Расшифровка обозначения

• 2РМТ — серия цилиндрических низкочастотных соединителей тропико‑устойчивого исполнения.

• 27 — условный размер корпуса (диаметр посадочного отверстия около 27 мм, диаметр самого корпуса порядка 35 мм).

• К — кабельное исполнение, то есть вилка предназначена для монтажа на кабель.

• ПЭ — прямой патрубок с экранированной кабельной втулкой (для экранированного кабеля).

• 24 — число контактов в разъёме (24 штыря).

• Ш — часть соединителя «вилка».

• 1В1В — все контакты диаметром 1 мм, покрытие контактов серебром, всеклиматическое исполнение, теплостойкость до 100 °C.

Электрические и климатические характеристики

• Максимальное рабочее напряжение порядка 560 В (по ТУ — до 700 В для ряда типономиналов).

• Ток на один контакт с диаметром 1 мм — до 5 А, суммарная токовая нагрузка для разъёма с 24 контактами — до 100 А.

• Сопротивление контакта при диам. 1 мм не более 5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность изоляции около 1850 В.

• Рабочий диапазон температур примерно от −60 до +100 °С, всеклиматическое тропико‑устойчивое исполнение.

Конструкция и применение

• Корпус вилки обычно выполнен из алюминиевого сплава с оксидным покрытием, патрубок пластмассовый (карболит), есть экран и экранированный кабельный ввод.

• Соединение с розеткой — цилиндрическое, с резьбовой фиксацией, обеспечивающее пылезащищённость и надёжный электрический контакт.

• Соединитель используется для соединения кабелей и проводов в электрорадио‑ и измерительной аппаратуре, особенно в условиях повышенной вибрации, ударов и сложного климата (всеклиматика).
