Назначение разъёма 2РМТ27КПЭ24Ш1В1В

Цилиндрический низкочастотный промышленный разъём 2РМТ27КПЭ24Ш1В1В из серии 2РМТ предназначен для коммутации электрических цепей постоянного и переменного тока в диапазоне частот до 3 МГц. Изделие выполнено в кабельном исполнении и рассчитано на применение в составе радиоэлектронной аппаратуры, промышленных систем управления, контрольно-измерительных комплексов и силовых распределительных линий.

Разъём обеспечивает надёжное разъёмное соединение с ответной частью, гарантируя стабильный электрический контакт при многократных циклах сочленения. Конструкция ориентирована на эксплуатацию в условиях, где требуется устойчивость к широкому диапазону температур и воздействию внешних климатических факторов, включая тропический климат.

Технические особенности и конструкция

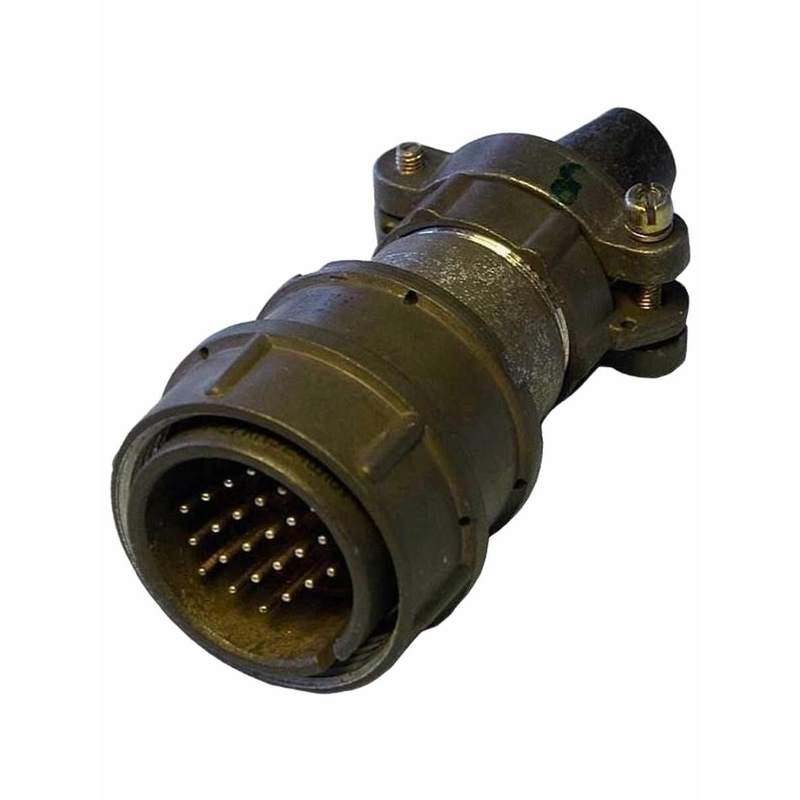

Модель 2РМТ27КПЭ24Ш1В1В имеет посадочный диаметр 27 мм и оснащена 24 контактами вилочной части. Диаметр каждого контакта составляет 1 мм. Серебряное покрытие контактных элементов снижает переходное сопротивление и повышает стабильность электрических параметров в процессе эксплуатации. Корпус изготовлен из алюминиевого сплава АЛ-11 и относится к негерметичному всеклиматическому исполнению.

Фиксация сочленения осуществляется резьбовым соединением, что исключает самопроизвольное расчленение при вибрационных и механических нагрузках. Монтаж кабельной части выполняется внутренним способом — пайкой или объёмным монтажом. Конструкция предусматривает прямой патрубок и гайку для установки экранированного кабеля.

Электрические параметры

• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка на один контакт: до 5 А.
• Суммарная токовая нагрузка: до 100 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм, в нормальных условиях до 5000 МОм.
• Электрическая прочность изоляции: 1850 В амплитудного значения.
• Ёмкость между контактами: до 6 пФ.

Условия эксплуатации и применение

Разъём сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допустимое количество циклов сочленения и расчленения достигает 500, минимальная наработка составляет 5000 часов. Эти показатели подтверждают пригодность изделия для длительного использования в стационарных и подвижных промышленных установках.

2РМТ27КПЭ24Ш1В1В применяется в схемах, где требуется компактное многоконтактное соединение с повышенной токовой нагрузкой, включая блоки питания, распределительные щиты, станки с числовым программным управлением и технологическое оборудование. Резьбовая фиксация и всеклиматическое исполнение позволяют использовать разъём в производственных помещениях с нестабильными условиями окружающей среды.

Изделие подходит для замены аналогичных разъёмов серии 2РМТ27 при ремонте и модернизации действующего оборудования, обеспечивая совместимость по посадочным и присоединительным размерам.
