Назначение разъёма 2РМТ27КПЭ24Ш1В1В

2РМТ27КПЭ24Ш1В1В — это цилиндрический низкочастотный промышленный разъём из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение при повышенных требованиях к стабильности контакта и защите от внешних воздействий.

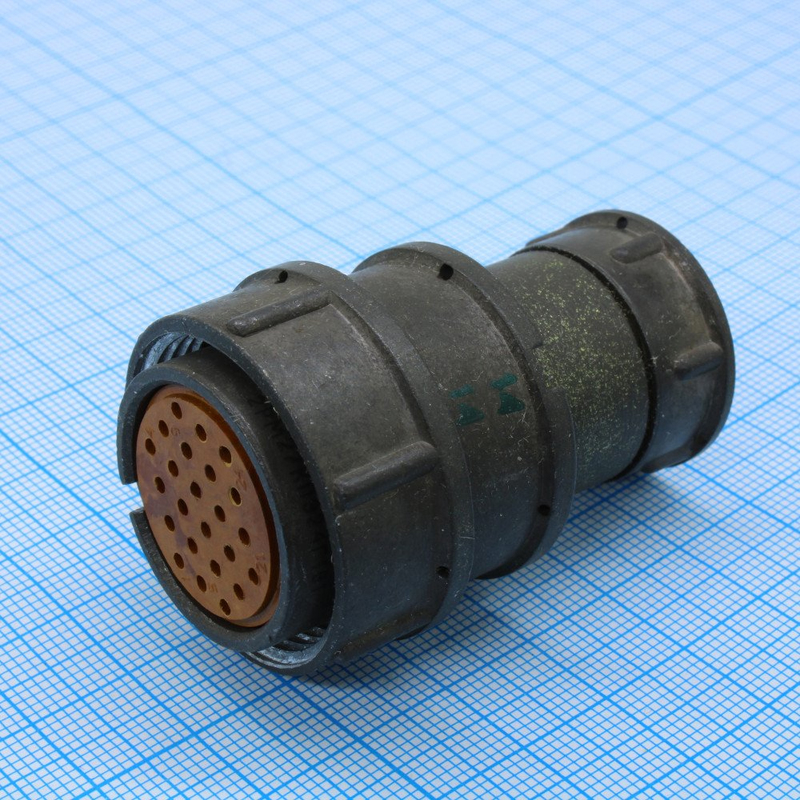

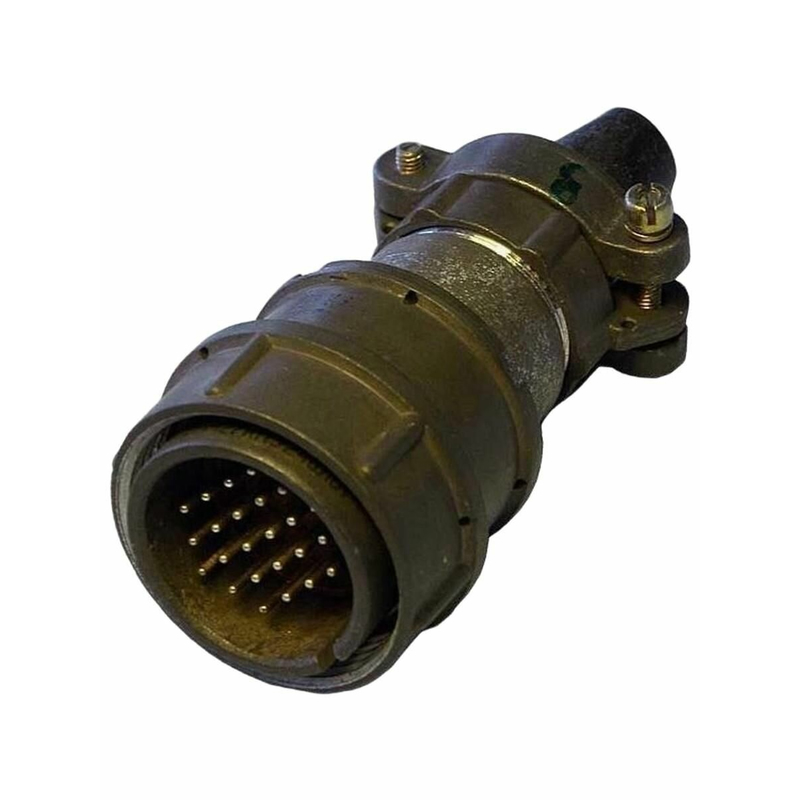

Конструктивно разъём выполнен в виде кабельной вилки с прямым патрубком и гайкой для экранированного кабеля. Контакты имеют серебряное покрытие. Исполнение — тропикоустойчивое и всеклиматическое, что расширяет допустимые условия эксплуатации.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения следует учитывать при подборе разъёма под конкретную электрическую цепь и условия монтажа.

• Посадочный диаметр корпуса — 27 мм.
• Диаметр контактов — 1 мм.
• Общее количество контактов — 24.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 50 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Электрическая прочность изоляции — 1850 В (амплитудное значение).
• Ёмкость между контактами — не более 6 пФ.
• Частотный диапазон — до 3 МГц.

Условия эксплуатации

Интервал рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Ресурс по сочленениям и расчленениям — до 500 циклов. Минимальная наработка — 5000 часов.

Корпус изготовлен из алюминиевого сплава АЛ-11. Вид сочленения — резьбовой. Монтаж выполняется внутренним объёмным способом или пайкой. Разъём негерметичный, при этом экранированный, что позволяет использовать его в промышленном оборудовании.

Область применения

Разъём 2РМТ27КПЭ24Ш1В1В используется в качестве соединителя вилка-розетка для обеспечения надёжного соединения в оборудовании, где важны высокая надёжность контактов и защита от внешних воздействий. Экранированное исполнение и стойкость к климатическим факторам делают его пригодным для промышленной эксплуатации.

Артикул изделия — 80187, категория — 2РМТ27. Производитель в предоставленных данных не указан.
