Назначение изделия

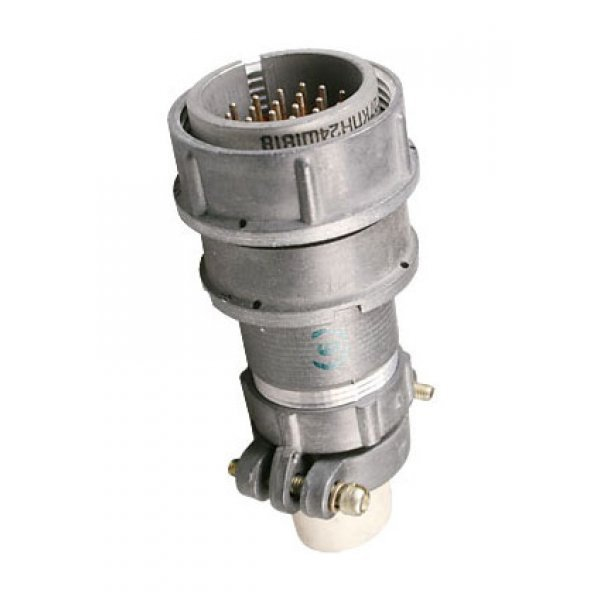

2РМТ27КПЭ24Ш1В1В «5» представляет собой цилиндрический низкочастотный промышленный разъём серии 2РМТ в кабельном исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Разъём рассчитан на применение в составе приборов, промышленного оборудования, электротехнических установок, систем HVAC и другой аппаратуры, где требуется стабильное разъёмное соединение в условиях повышенных механических и климатических нагрузок.

Конструкция предусматривает резьбовую фиксацию сочленения, что обеспечивает надёжное удержание ответной части при вибрациях и случайных осевых нагрузках. Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в широком диапазоне температур.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава АЛ-11. Исполнение тропикоустойчивое, что допускает эксплуатацию в условиях повышенной влажности и воздействия агрессивных атмосферных факторов. Разъём представляет собой кабельную вилку с прямым патрубком и гайкой, предназначенной для подключения экранированного кабеля.

Монтаж проводников осуществляется объёмным способом или пайкой, внутренний. Посадочный диаметр составляет 27 мм. Контактная группа включает 24 контакта диаметром 1 мм с серебряным покрытием, обеспечивающим низкое переходное сопротивление и стабильность соединения на протяжении всего срока службы.

Электрические характеристики

• Количество контактов: 24
• Диаметр контактов: 1 мм
• Покрытие контактов: серебро
• Максимальный ток на контакт: до 50 А
• Максимальное рабочее напряжение: 560 В
• Сопротивление изоляции: не менее 1000 МОм, по отдельным данным — до 5000 МОм
• Ёмкость между контактами: не более 6 пФ
• Электрическая прочность изоляции: до 1850 В
• Рабочий диапазон частот: до 3 МГц

Условия эксплуатации и ресурс

Разъём рассчитан на работу при температурах окружающей среды от минус 60 до плюс 100 градусов Цельсия. Допустимое количество циклов сочленения и расчленения составляет не менее 500. Минимальная наработка изделия — 5000 часов при соблюдении штатных условий эксплуатации.

Резьбовой механизм фиксации исключает самопроизвольное разъединение при вибрационных воздействиях, что особенно важно для промышленного оборудования и передвижных установок. Всеклиматическое исполнение позволяет использовать разъём как в закрытых помещениях, так и на открытых площадках при условии защиты от прямого воздействия атмосферных осадков.

Применение

2РМТ27КПЭ24Ш1В1В «5» применяется для организации разъёмных соединений в силовых и сигнальных цепях промышленной аппаратуры. Изделие востребовано в электротехнических шкафах, системах управления технологическим оборудованием, климатических установках и испытательных стендах. Кабельное исполнение с прямым патрубком упрощает монтаж при ограниченном пространстве и обеспечивает удобный вывод кабеля.

Приёмка изделия соответствует обозначению «5». Год выпуска — 90.
