Назначение соединителя 2РМТ27КПЭ24Ш1В1В

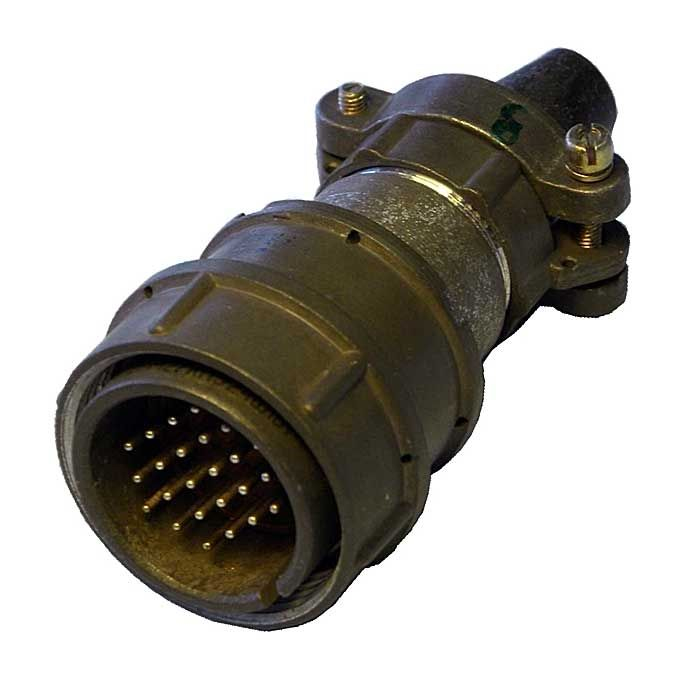

2РМТ27КПЭ24Ш1В1В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основная область применения — внутренний объемный монтаж в электро- и радиоаппаратуре специального и общего назначения. Вилка обеспечивает соединение и разъединение цепей с резьбовой фиксацией, что исключает самопроизвольное расчленение под воздействием вибрации и механических нагрузок.

Подтверждённые конструктивные и технические особенности

Соединитель имеет посадочный диаметр корпуса 27 мм. Исполнение корпуса — кабельное, с прямым патрубком и гайкой для экранированного кабеля. Конструкция негерметичная, тропикоустойчивая, с пылезащитой контактов в сочленённом состоянии. Климатическое исполнение соответствует всеклиматическому В2.1 по ГОСТ 15150-69.

Контактная система включает 24 контакта диаметром 1 мм с серебряным покрытием. Монтаж выполняется пайкой. Ниже перечислены основные электрические и эксплуатационные параметры, заявленные для данной модели.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на одиночный контакт: 5 А.
• Суммарная токовая нагрузка на соединитель: до 100 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: до 1850 В.
• Теплостойкость: до 100 градусов Цельсия.
• Виброустойчивость: диапазон частот от 1 до 5000 Гц.
• Устойчивость к механическим ударам: до 5000 метров на секунду в квадрате.
• Устойчивость к линейному ускорению: до 2000 метров на секунду в квадрате.

Применение и условия эксплуатации

Вилка 2РМТ27КПЭ24Ш1В1В применяется в составе цилиндрических низкочастотных соединителей серии 2РМТ для внутреннего объемного монтажа. Она востребована в электро- и радиоаппаратуре, где требуется надёжная резьбовая фиксация сочленения и стойкость к внешним воздействующим факторам. Тропикоустойчивое исполнение и всеклиматическая категория В2.1 по ГОСТ 15150-69 допускают работу в условиях повышенной влажности и широкого диапазона температур.

Пылезащищённость контактов обеспечивается только в сочленённом состоянии, поэтому при эксплуатации важно следить за плотностью соединения ответных частей. Монтаж производится пайкой, что предъявляет требования к подготовке проводников и температурному режиму пайки. Совокупность характеристик — 24 контакта, серебряное покрытие, рабочие токи и напряжения, а также устойчивость к вибрации, ударам и линейным ускорениям — делает данную кабельную вилку пригодной для ответственных цепей в составе специальной и общей аппаратуры.

Ключевые параметры для подбора

1. Тип изделия: кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ.
2. Посадочный диаметр корпуса: 27 мм.
3. Количество контактов: 24, диаметр каждого — 1 мм.
4. Покрытие контактов: серебро.
5. Способ монтажа: пайка, внутренний объемный монтаж.
6. Фиксация сочленения: резьбовая.
7. Исполнение: негерметичное, тропикоустойчивое, всеклиматическое В2.1 по ГОСТ 15150-69.
