Назначение соединителя

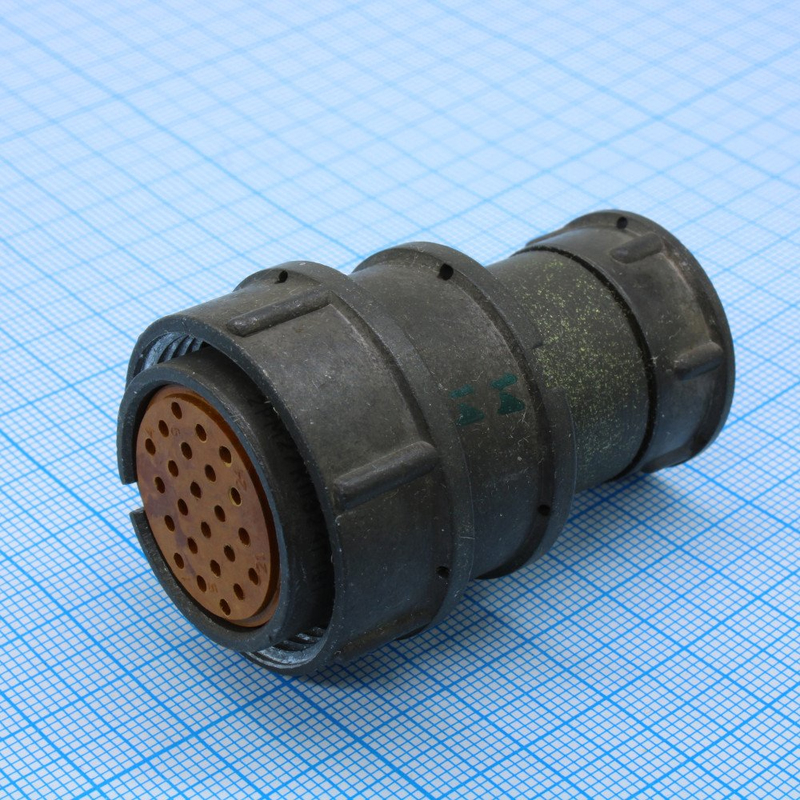

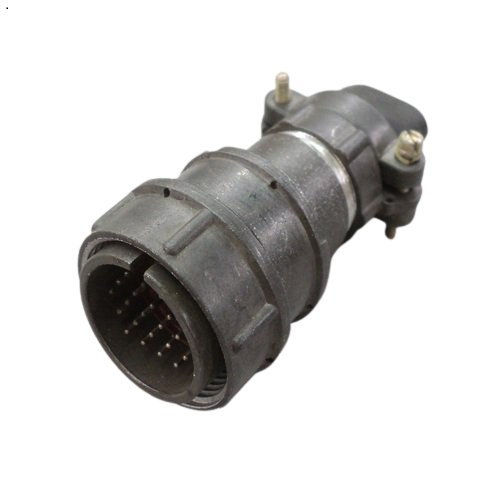

2РМТ27КПЭ24Ш1А1В — это цилиндрический низкочастотный тропикоустойчивый соединитель, выполненный в виде кабельной вилки с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой сигнала до 3 МГц. Основное назначение — обеспечение надёжного и стабильного электрического соединения между кабелем и ответной частью в условиях воздействия вибрации, повышенной влажности и перепадов температур.

Соединитель относится к серии 2РМТ с посадочным диаметром корпуса 27 миллиметров. Индекс «Э» в обозначении указывает на применение экранированного кабеля, что важно для защиты передаваемого сигнала от внешних электромагнитных помех. Изделие ориентировано на эксплуатацию в составе ответственных электротехнических и радиоэлектронных систем, где требуется долговременная и безотказная работа.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает 24 контакта диаметром 1 миллиметр. Контактная группа имеет серебряное покрытие, что обеспечивает стабильное переходное сопротивление. Корпус снабжён шестигранной гайкой для удобного монтажа и надёжной резьбовой фиксации. Исполнение модели характеризуется повышенной надёжностью. Ниже приведены основные электрические и эксплуатационные параметры.

• Максимальное рабочее напряжение: 560 вольт.
• Токовая нагрузка на один контакт: 5 ампер; суммарная нагрузка: до 100 ампер.
• Сопротивление контактов: не более 5 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Электрическая прочность изоляции: 1850 вольт.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.

Климатическое исполнение изделия — всеклиматическое и тропикоустойчивое, что допускает его применение в регионах с влажным и жарким климатом, а также в условиях образования плесени и воздействия агрессивных факторов среды. Соединитель рассчитан на синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате. Дополнительно изделие выдерживает акустический шум в диапазоне от 50 до 10 000 герц с уровнем до 170 децибел.

Ресурс и механическая стойкость

Механический ресурс соединителя составляет до 500 циклов сочленения и расчленения. Наработка на отказ по времени эксплуатации — не менее 5000 часов. Такие показатели подтверждают пригодность модели для применения в аппаратуре, которая подвергается регулярному обслуживанию и периодическому подключению или отключению кабельных линий.

Применение

Соединитель 2РМТ27КПЭ24Ш1А1В применяется во внутренних электрических цепях промышленного оборудования, авиационной и военной техники. Основные сферы использования — те направления, где предъявляются повышенные требования к стойкости соединения в жёстких условиях эксплуатации: при вибрации, широком диапазоне температур и высокой влажности.

Благодаря экранированному исполнению и низкочастотному диапазону работы до 3 мегагерц изделие подходит для передачи сигналов управления, питания и контроля в составе бортовых и наземных систем. Тропикоустойчивое исполнение позволяет применять его в аппаратуре, эксплуатируемой в прибрежных, тропических и других неблагоприятных климатических зонах.

Модель может использоваться как в составе серийных изделий, так и при проведении ремонтных и модернизационных работ, где требуется сохранить тип и характеристики штатного соединения. При монтаже важно учитывать суммарную токовую нагрузку и распределять её по контактам в соответствии с указанными ограничениями.

Комплектация и указания по подбору

Информация о комплекте поставки, стране производства, гарантийных условиях и наличии сертификатов в предоставленных данных отсутствует, поэтому уточняется отдельно при заказе. Артикул изделия — 3775. При подборе ответной части и кабеля следует ориентироваться на посадочный диаметр корпуса 27 миллиметров, резьбовую фиксацию, наличие 24 контактов диаметром 1 миллиметр и исполнение под экранированный кабель.

Перед установкой рекомендуется проверить целостность контактной группы, состояние резьбового соединения и соответствие параметров цепи предельно допустимым значениям напряжения и тока. Соблюдение этих условий обеспечивает заявленный ресурс работы и надёжность соединения на протяжении всего срока службы изделия.
