Назначение разъёма 2РМТ27КПЭ24Г1В1В

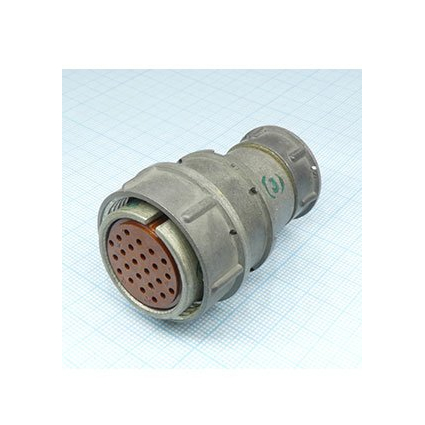

Разъём 2РМТ27КПЭ24Г1В1В «5» производства завода «Элекон» — это цилиндрический низкочастотный электрический соединитель серии 2РМТ, выпускаемый по техническим условиям ГЕ0.364.126ТУ. Изделие представляет собой кабельную розетку и предназначено для соединения и коммутации электрических цепей постоянного и переменного тока. Разъём применяется в радиоэлектронной аппаратуре, промышленных устройствах и других системах, где требуется надёжное электрическое соединение при воздействии механических и климатических нагрузок.

Конструкция и материалы

Корпус разъёма изготовлен из алюминиевого сплава А-22, а изолятор выполнен из карболита (бакелита). Контакты изготовлены из латуни ЛС59-1 с серебряным покрытием (Ag), что обеспечивает низкое переходное сопротивление контактов — не более порядка единиц миллиом. Общее количество контактов — 24, все диаметром 1 миллиметр, тип контактов — гнёзда.

Механическая часть выполнена в исполнении КПЭ: это кабельный прямой патрубок с гайкой для подключения экранированного кабеля, что позволяет использовать разъём в цепях с экранированными кабелями.

Электрические и технические характеристики

• Максимальное рабочее напряжение — до 560 В.
• Максимальный ток на контакт диаметром 1 миллиметр — порядка 5 А.
• Суммарный ток разъёма — до 100 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — около 1850 В переменного тока частотой 50 Гц.
• Серия применяется в электрических цепях с токами до 3 МГц.

Устойчивость к внешним воздействиям

Разъём выдерживает механические удары до 100 g при многократном действии и до 500 g при однократном. Допускается воздействие синусоидальной вибрации до 50 g в диапазоне частот от 1 до 5000 Гц.

Климатическое исполнение по ГОСТ — УХЛ 2.1. Диапазон рабочих температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия, с теплостойкостью до 100 градусов. Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Допускается работа при пониженном атмосферном давлении.

Ресурс и условия эксплуатации

• Количество сочленений-расчленений — до 500 циклов.
• Максимальный срок хранения по техническим условиям — порядка 15 лет.
• Минимальная наработка при нормальной температуре — несколько тысяч часов.
• При максимальной температуре контакта 80 градусов Цельсия — порядка десятков тысяч часов.

Расшифровка обозначения

В маркировке 2РМТ27КПЭ24Г1В1В «5» заложены следующие сведения:

1. 2РМТ — серия разъёма.
2. 27 — условный размер корпуса.
3. КПЭ — кабельный, прямой патрубок, гайка для экранированного кабеля.
4. 24 — количество контактов диаметром 1 миллиметр.
5. Г1 — сочетание контактов.
6. В1В — исполнение механической части.
7. «5» — вид приёмки (контроль качества).

Применение и комплектация

Разъём востребован в составе радиоэлектронной аппаратуры, промышленных устройств и систем, работающих в условиях вибрации, ударных нагрузок и широкого диапазона температур. Исполнение с прямым кабельным патрубком и гайкой позволяет надёжно закреплять экранированный кабель и сохранять целостность экрана.

Год выпуска указанной позиции — 2020. Вид приёмки — «5». Поставка осуществляется в заводской упаковке.
