Назначение разъёма 2РМТ27КПЭ24Г1В1В

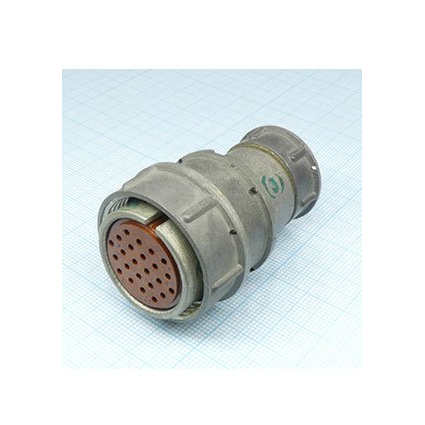

Разъём 2РМТ27КПЭ24Г1В1В производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный кабельный соединитель серии 2РМТ, выпускаемый по техническим условиям ГЕ0.364.126ТУ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основная область применения — промышленное и военное оборудование, где требуется надёжное механическое и электрическое соединение при воздействии вибрации, ударных нагрузок и широкого диапазона температур. Конструкция типа «розетка кабельная» с условным размером корпуса 27 позволяет монтировать разъём на кабеле и обеспечивать сочленение с ответной частью резьбовым методом.

Подтверждённые технические особенности

Ниже приведены параметры, подтверждённые технической документацией и данными производителя.

Контактная система

• Количество контактов — 24 круглых гнезда диаметром 1 мм.
• Материал контактов — латунь ЛС59-1 с покрытием серебром (Ag).
• Контакты извлекаемые, что допускает их замену или ремонт при необходимости.
• Сопротивление контакта — не более 5 мОм на контакт.
• Рабочий ток на контакт — до 5 А; суммарный рабочий ток разъёма — до 100 А.

Электрические параметры

• Рабочее напряжение — до 560 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — испытательное переменное напряжение около 1850 В.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава А22 с оксидным покрытием серого цвета.
• Изолятор изготовлен из карболита коричневого цвета.
• Расположение контактов — по пазу, одношпоночная поляризация.
• Метод сочленения — резьбовой, накидная гайка M30×1,5.
• Патрубок прямой, с накидной гайкой для экранированного кабеля (буква «Э» в обозначении).
• Масса — около 44–47 г в зависимости от партии.

Условия эксплуатации

• Климатическое исполнение — УХЛ 2.1.
• Диапазон рабочих температур — от −60 °C до +100 °C.
• Относительная влажность — до 98% при температуре +25 °C.
• Рабочее положение — любое.
• Герметичность по корпусу отсутствует: разъём негерметичный, без уплотнительной втулки.
• Вибропрочность — синусоидальная вибрация до 50 g в диапазоне 1–5000 Гц, кратковременные механические удары до 500 g.
• Ресурс — до 500 циклов соединения–разъединения, минимальная наработка 1000 часов.

Применение и монтаж

Разъём 2РМТ27КПЭ24Г1В1В применяется в составе кабельных сборок и жгутов промышленного и военного назначения. Электрический монтаж выполняется пайкой проводников на кабеле, механический монтаж — объёмный, в кабельном корпусе. Прямой патрубок с накидной гайкой рассчитан на использование экранированного кабеля.

Благодаря извлекаемым контактам и стойкости к вибрации и ударам изделие подходит для оборудования, работающего в жёстких условиях эксплуатации. Год выпуска, указанный в карточке товара, — 2020. Артикул изделия — 20437.
