Назначение и область применения

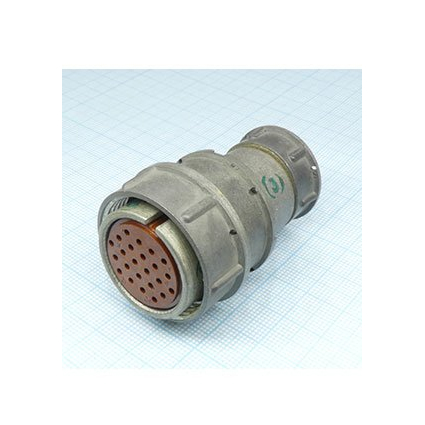

Розетка кабельная цилиндрического типа 2РМТ27КПЭ24Г1В1В из серии 2РМТ предназначена для организации надёжных электрических соединений в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие рассчитано на эксплуатацию в составе промышленного оборудования, электротехнических установок и систем автоматизации, где требуется стабильный контакт при повышенных механических и электрических нагрузках.

Благодаря экранированному исполнению и кабельному вводу с прямым патрубком разъём подходит для подключения экранированных кабелей, что особенно востребовано в системах HVAC, технологическом оборудовании и контрольно-измерительных цепях. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей, а одношпоночная поляризация корпусов исключает неправильное соединение при монтаже и обслуживании.

Подтверждённые технические особенности

Конструкция розетки характеризуется следующими параметрами, подтверждёнными для данной серии:

• максимальное рабочее напряжение — 560 В;
• электрическая прочность изоляции — до 1850 В;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контактов при диаметре 1 мм — не более 5 мОм;
• ёмкость между контактами — не более 6 пФ;
• количество контактов — 24;
• покрытие контактов — серебро;
• токовая нагрузка на одиночный контакт — от 4 до 36 А в зависимости от условий эксплуатации.

Изделие обозначается кодом КПЭ, что указывает на наличие кожуха под экранированный кабель и прямого патрубка. Рабочий диапазон частот до 3 МГц относит разъём к низкочастотным цилиндрическим соединителям, соответствующим отраслевым стандартам для данного типа продукции.

Конструкция, монтаж и совместимость

Розетка имеет цилиндрическую форму корпуса с резьбовым механизмом сочленения, обеспечивающим плотное и виброустойчивое соединение. Одношпоночная поляризация исключает ошибки при стыковке, что особенно важно при обслуживании многоконтактных линий. Кабельный ввод выполнен под прямой монтаж экранированного кабеля, при этом конструкция кожуха позволяет корректно заводить и фиксировать экранирующую оплётку.

Серебряное покрытие 24 контактов обеспечивает низкое переходное сопротивление и стабильность сигнала при длительной эксплуатации. Значение сопротивления контактов не более 5 мОм при диаметре 1 мм подтверждает высокое качество контактной группы для низкочастотных применений. Показатель ёмкости между контактами не более 6 пФ позволяет использовать разъём в цепях, чувствительных к паразитным связям.

Применение и приёмка

Изделие предназначено для установки в промышленные системы, включая оборудование HVAC и электротехнические узлы, где необходима регулярная коммутация кабельных линий. Разъём применяется для соединения блоков, датчиков, исполнительных механизмов и распределительных устройств, работающих в диапазоне напряжений до 560 В.

Приёмка изделия соответствует категории «5», что подтверждает прохождение установленных процедур контроля качества для данной партии. В характеристиках указаны годы выпуска 00 и 08, что может относиться к году разработки конструкторской документации и году выпуска конкретной партии соответственно. Артикул товара — 40385, категория в каталоге — 2РМТ27.
