Назначение соединителя 2РМТ27КПЭ24Г1В1ЛВ

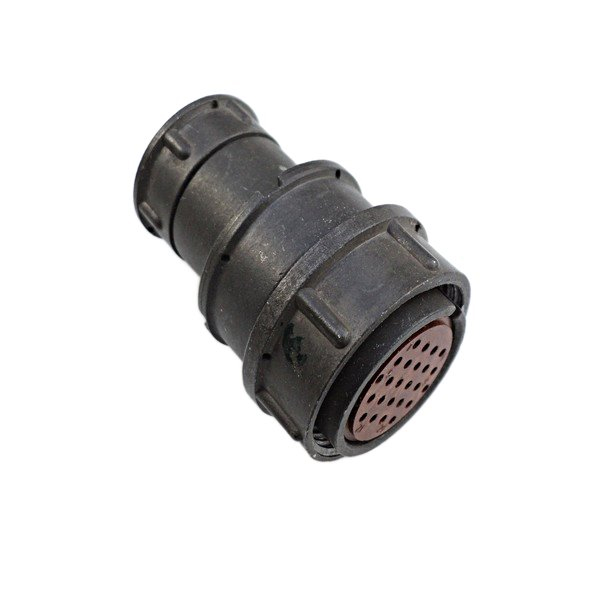

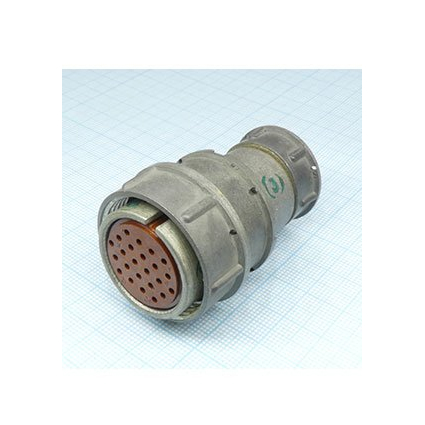

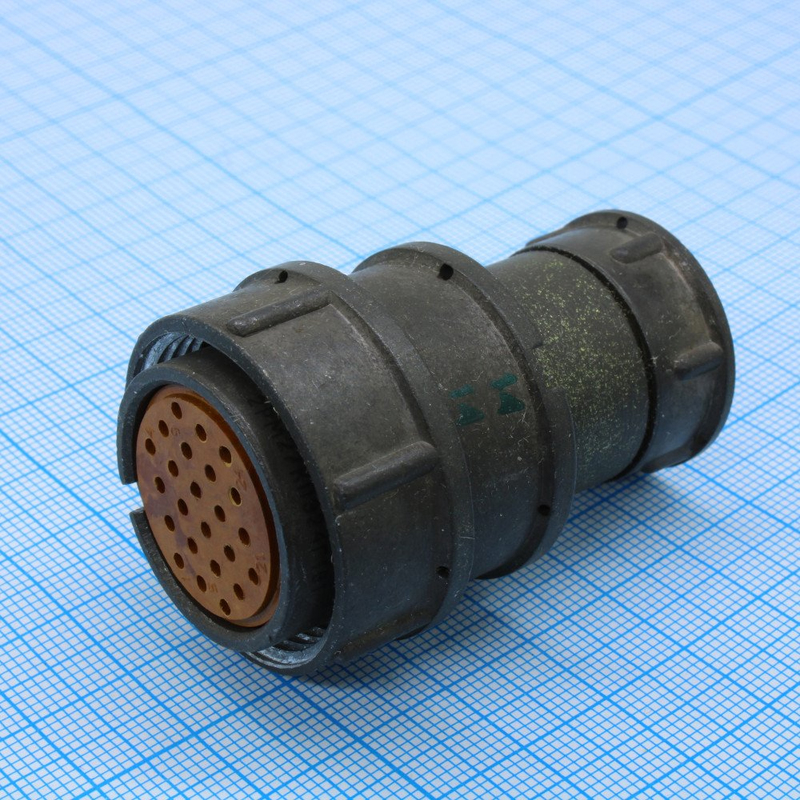

Соединитель 2РМТ27КПЭ24Г1В1ЛВ производства завода «Элекон» (Казань) представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Он предназначен для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение изделия — обеспечение надёжного электрического соединения между кабелем и прибором, а также передача сигналов и питающих напряжений в составе различных электротехнических и радиоэлектронных устройств.

Модель относится к серии 2РМТ и выпускается в виде кабельной приборной розетки. Такое исполнение позволяет использовать соединитель как в стационарных приборных соединениях, так и в составе кабельных сборок, где требуется быстрая и надёжная стыковка с ответной частью.

Подтверждённые технические особенности

Конструкция и параметры соединителя определяются маркировкой, заложенной в его обозначение, и подтверждёнными характеристиками:

• Количество контактов — 24.
• Максимальное рабочее напряжение — 700 В.
• Рабочий ток на контакт — от 4 до 36 А.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Покрытие контактов — серебро (индекс В в обозначении).
• Монтаж контактов — обжимкой или пайкой.
• Диаметр зацепления — 27 мм (индекс 27 в обозначении серии).
• Исполнение монтажной части — прямое, без патрубка (индекс Г1).
• Тип исполнения — левая розетка, всеклиматическое исполнение (индекс ЛВ).
• Розетка кабельная приборная (сочетание КПЭ в обозначении).

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и сохраняет рабочие свойства при воздействии повышенной влажности и перепадов температур. Всеклиматическое исполнение позволяет применять соединитель в различных климатических зонах без дополнительной защиты корпуса.

Применение и условия эксплуатации

Соединитель 2РМТ27КПЭ24Г1В1ЛВ применяется в приборных и кабельных соединениях для надёжной передачи сигналов и электропитания. Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия он подходит для эксплуатации как в помещениях с контролируемым микроклиматом, так и в более жёстких условиях, включая открытые площадки и неотапливаемые объекты.

Токовая нагрузка от 4 до 36 А на контакт и рабочее напряжение до 700 В делают модель пригодной для использования в цепях управления, питания и сигнализации. Возможность монтажа обжимкой или пайкой упрощает сборку как на производстве, так и при ремонтных работах, поскольку позволяет выбрать способ присоединения провода в зависимости от оснащения монтажного участка и требований к соединению.

Всеклиматическое исполнение и серебряное покрытие контактов важны для приборов, эксплуатируемых в условиях повышенной влажности, перепадов давления и температуры. Изделие выпускалось заводом «Элекон» в период с 2015 по 2026 год, что подтверждает его принадлежность к проверенной временем серии цилиндрических соединителей, широко применяемых в отечественной электротехнике.

Ключевые параметры модели

1. Серия 2РМТ, диаметр зацепления 27 мм.
2. Тип корпуса — кабельная приборная розетка, прямое исполнение монтажной части без патрубка.
3. Число контактов — 24, покрытие — серебро.
4. Негерметичное исполнение, предназначенное для работы в составе приборных и кабельных соединений.
5. Производитель — завод «Элекон», город Казань.

Таким образом, 2РМТ27КПЭ24Г1В1ЛВ — это многофункциональный низкочастотный соединитель, сочетающий значительное число контактов, широкий диапазон рабочих токов и напряжений, а также устойчивость к климатическим воздействиям, что делает его востребованным в составе промышленного и специального оборудования.
