Назначение соединителя 2РМТ27КПЭ24Г1В1ЛВ

2РМТ27КПЭ24Г1В1ЛВ — это цилиндрический низкочастотный негерметичный электрический соединитель, выпускаемый заводом «Элекон». Изделие относится к кабельным исполнениям серии 2РМТ и предназначено для внутреннего и наружного монтажа в электрических цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель применяется совместно с экранированными или неэкранированными кабелями и обеспечивает электрическое соединение цепей в составе радиоэлектронной и радиотехнической аппаратуры общего назначения.

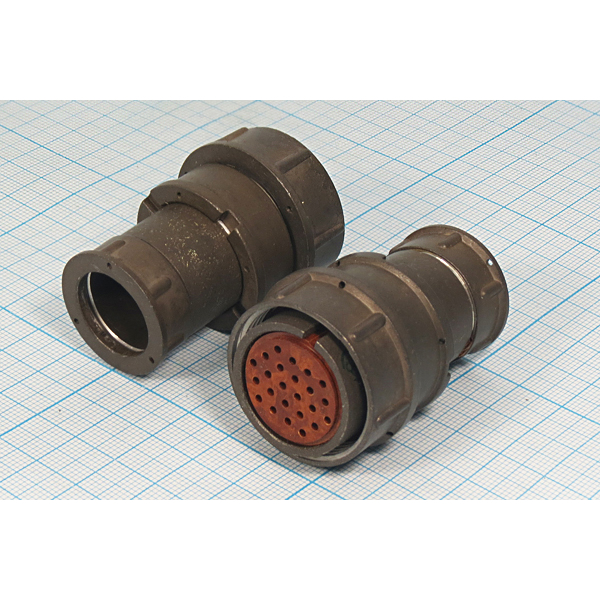

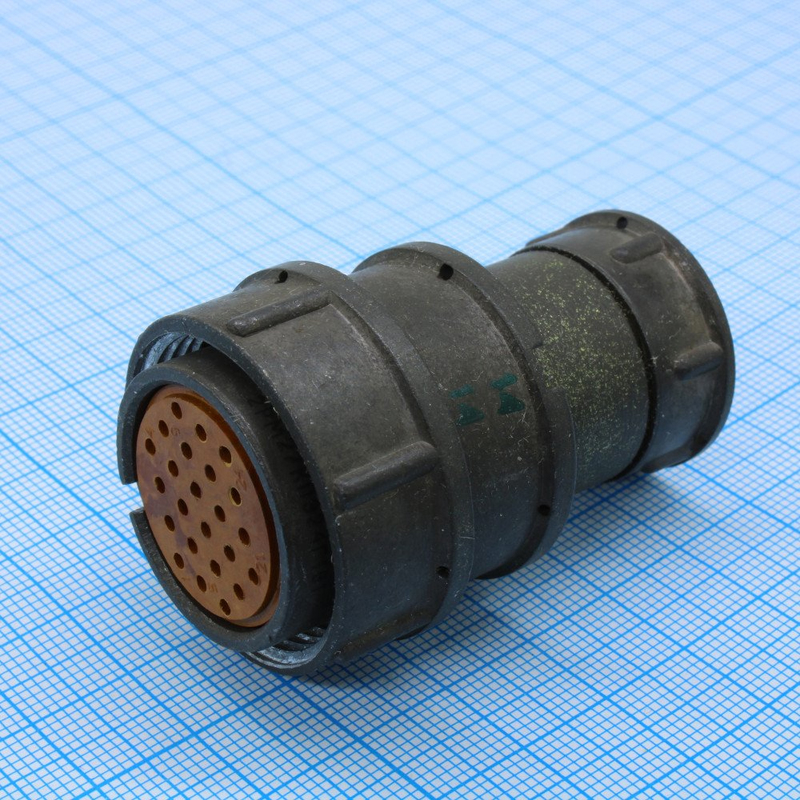

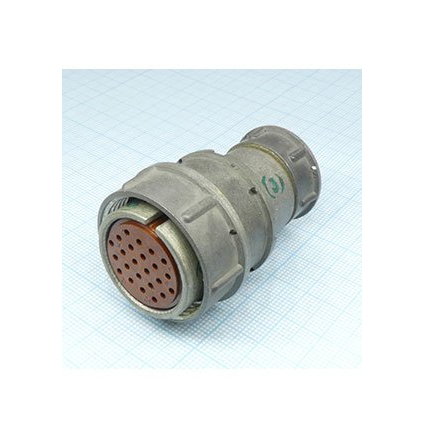

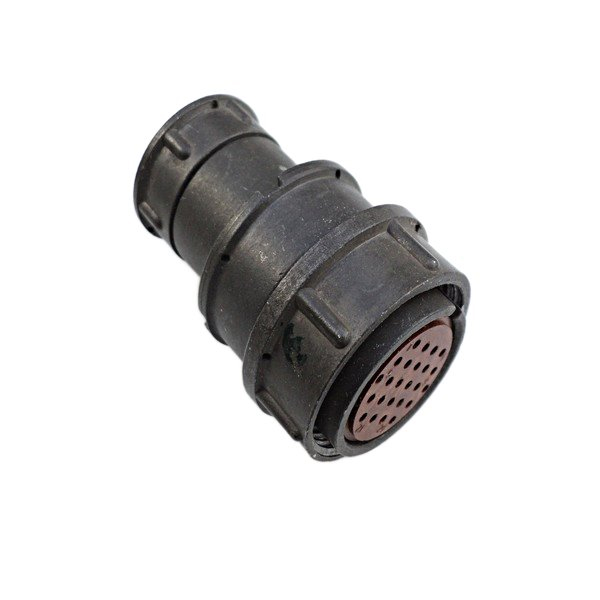

Исполнение корпуса — кабельная часть (вилка) прямого типа, устанавливаемая на кабель. Модели 2015–2026 годов выпуска подтверждены в каталогах поставщиков электронных компонентов. Поставка осуществляется с приёмкой «5» и годом выпуска 2026, что подтверждает соответствие изделия требованиям приёмочных испытаний по данной категории.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на эксплуатацию в широком диапазоне климатических и механических нагрузок. Ниже приведены подтверждённые характеристики изделия.

• Тип соединителя: цилиндрический, низкочастотный, негерметичный.
• Тип корпуса: кабельная часть (вилка) прямого исполнения для установки на кабель.
• Габаритный размер корпуса: 27 (номинальный диаметр, определяющий общий размер соединителя).
• Количество контактов: 24.
• Тип контактов: гнездовые, обеспечивающие надёжное соединение со штыревыми контактами ответной части.
• Номинальный ток на контакт: в зависимости от типоразмера контакта — от 5 А до 25 А (типично для серии 2РМТ).
• Рабочее напряжение: до 500 В амплитудного значения для переменного тока и 700 В для постоянного тока.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции: 1500 В эффективного значения.
• Количество циклов сочленения-расчленения: не менее 500.
• Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. В тексте данного описания символ градуса заменён словом для однозначности восприятия.
• Виброустойчивость: высокая, обеспечивает стабильное электрическое соединение при вибрационных нагрузках с частотой до 5000 Гц.
• Ударопрочность: устойчивость к одиночным и многократным механическим ударам.
• Материал корпуса: алюминиевый сплав с защитным покрытием, обеспечивающим коррозионную стойкость.
• Покрытие контактов: серебро или золото, что обеспечивает низкое контактное сопротивление и высокую коррозионную стойкость.

Эксплуатационные свойства

Совокупность перечисленных параметров определяет пригодность соединителя для работы в условиях повышенной вибрации, ударных нагрузок и значительных перепадов температуры. Негерметичное исполнение предполагает эксплуатацию в среде без прямого воздействия влаги под давлением, при этом корпус из алюминиевого сплава с защитным покрытием противостоит коррозионному воздействию внешней среды.

Область применения

Соединитель предназначен для внутреннего и наружного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц с экранированными или неэкранированными кабелями. Благодаря характеристикам надёжности и устойчивости к внешним воздействиям изделие широко используется в радиоэлектронной и радиотехнической аппаратуре общего назначения, в том числе в следующих сферах.

1. Авиационная техника и бортовое оборудование, где требуется высокая надёжность в условиях вибрации и перепадов температур.
2. Военная и специальная аппаратура, благодаря соответствию жёстким требованиям к прочности и долговечности.
3. Промышленное оборудование и автоматика, для обеспечения стабильного соединения в условиях интенсивной эксплуатации.

Таким образом, 2РМТ27КПЭ24Г1В1ЛВ является универсальным кабельным соединителем с 24 гнездовыми контактами, рассчитанным на длительный срок службы и применение в ответственных электрических цепях. Артикул изделия — 3774, категория — 2РМТ27.
