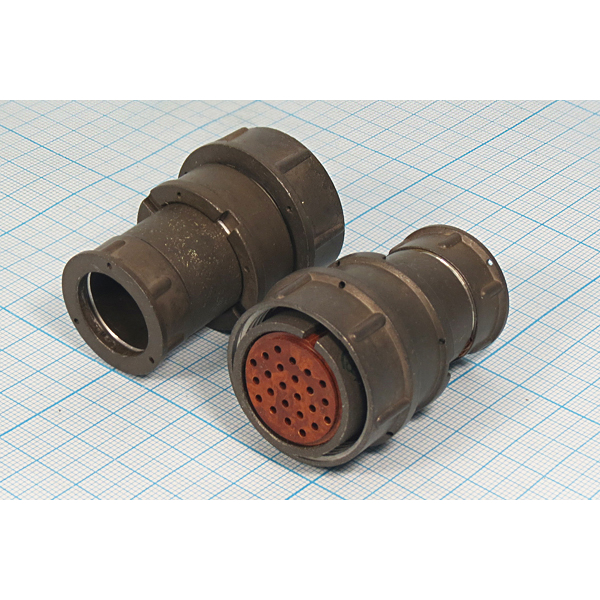

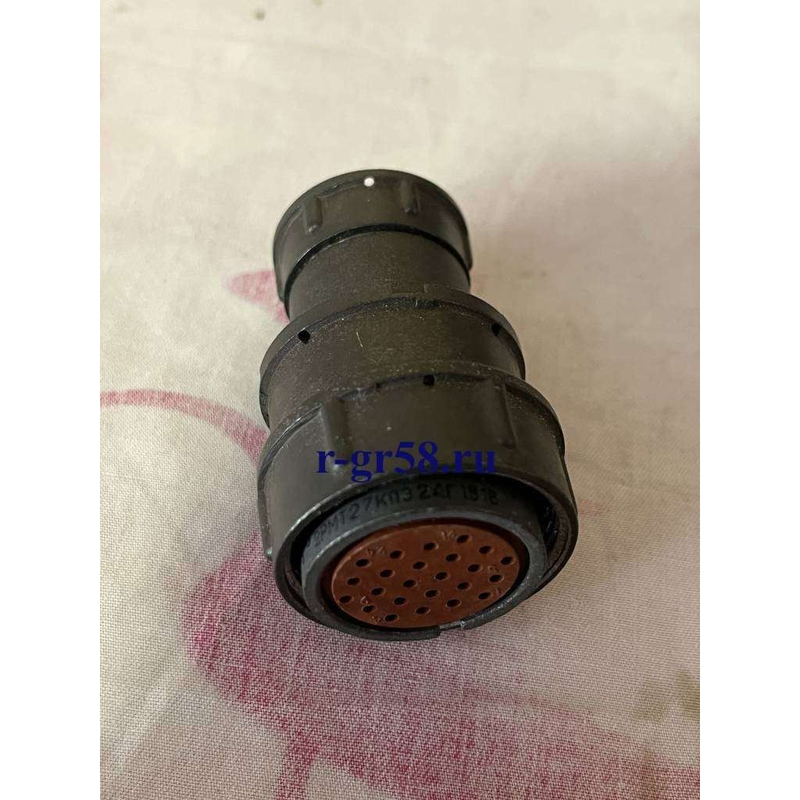

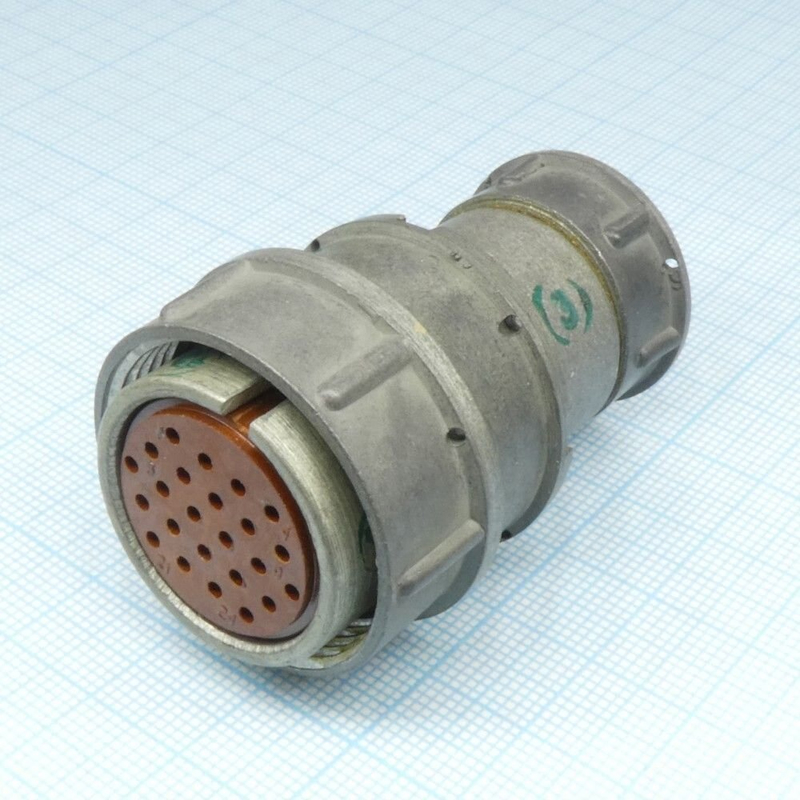

Назначение соединителя 2РМТ27КПЭ24Г1В1

Соединитель 2РМТ27КПЭ24Г1В1 представляет собой цилиндрический малогабаритный резьбовой электрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Изделие выпускалось компанией «Элекон» в период с 2013 по 2015 год и относится к категории 2РМТ27. Соединитель предназначен для внутреннего монтажа и применяется в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительной техники и систем управления.

Конструктивно изделие состоит из вилки и розетки, каждая из которых может быть выполнена как приборной, так и кабельной. Сочленение частей соединителя — резьбовое, что обеспечивает надёжную фиксацию и стабильный электрический контакт в условиях вибрации и механических нагрузок.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной серии соединителей. Все значения относятся к изделию в целом и подтверждены технической документацией производителя.

• Покрытие контактов — серебро.
• Материал корпуса — алюминиевый сплав.
• Поляризация корпусов — шпоночная, обеспечивается поляризующими элементами.
• Рабочее напряжение — до 560 В переменного эффективного и до 700 В постоянного тока.
• Рабочий ток на контакт — до 7 А.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Виброустойчивость — частота от 1 до 5000 Гц с ускорением до 200 м/с².
• Ударная прочность — одиночные удары до 500 м/с², многократные удары до 100 м/с².
• Относительная влажность — до 98 % при температуре плюс 35 °C.
• Пониженное атмосферное давление — до 66,5 Па (что соответствует 5 мм ртутного столба).
• Ресурс сочленений — до 500 циклов сочленения и расчленения.
• Климатическое исполнение — для всеклиматического и умеренного климата.

Особенности исполнения и маркировка «5»

В маркировке изделия указана приёмка «5», что соответствует особо жёстким требованиям к качеству и надёжности продукции. Такие изделия проходят расширенный объём приёмо-сдаточных и периодических испытаний, а также подвергаются дополнительному контролю стабильности технологического процесса. Приёмка «5» традиционно присваивается элементам, предназначенным для ответственных применений, где отказ недопустим.

Год выпуска — 2015. Это означает, что изделие относится к позднему периоду производства указанной серии и соответствует конструкторской и технологической документации, действовавшей на тот момент.

Условия эксплуатации

Соединитель устойчив к воздействию пониженных и повышенных температур, повышенной влажности, вибрационных и ударных нагрузок, а также к работе при пониженном атмосферном давлении. Совокупность этих параметров позволяет применять изделие в аппаратуре, эксплуатируемой в сложных климатических и механических условиях.

Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление и устойчивость к окислению, что особенно важно для слаботочных и импульсных цепей. Алюминиевый сплав корпуса снижает массу изделия при сохранении механической прочности.

Области применения

Соединители серии 2РМТ27 находят применение в следующих направлениях:

1. Промышленное оборудование и системы автоматизации.
2. Радиоэлектронная аппаратура различного назначения.
3. Измерительная техника и приборостроение.
4. Системы управления и связи.
5. Транспорт, включая железнодорожный и автомобильный, для специализированных исполнений.
6. Военная техника в составе различных комплексов.

Во всех перечисленных областях соединитель выполняет функцию электрического интерфейса между отдельными блоками, модулями и кабельными сборками, обеспечивая передачу сигналов и питания с требуемой надёжностью.

Комплектность и совместимость

В общем случае соединитель поставляется в виде вилки и розетки, однако конкретная комплектация партии определяется условиями заказа. Совместимость с ответными частями обеспечивается единой системой поляризации и резьбовым сочленением в пределах данной серии. Сведения о производителе в карточке товара не указаны, поэтому в качестве изготовителя следует ориентироваться на компанию «Элекон», выпускавшую изделия под данным обозначением в 2013–2015 годах.
