Назначение соединителя 2РМТ27КПЭ24Г1В1

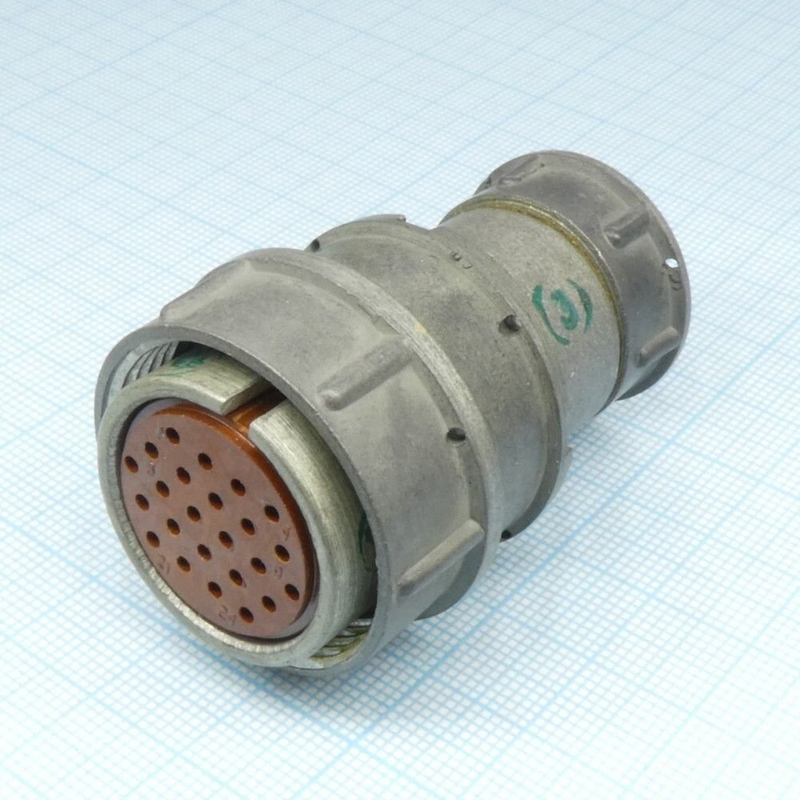

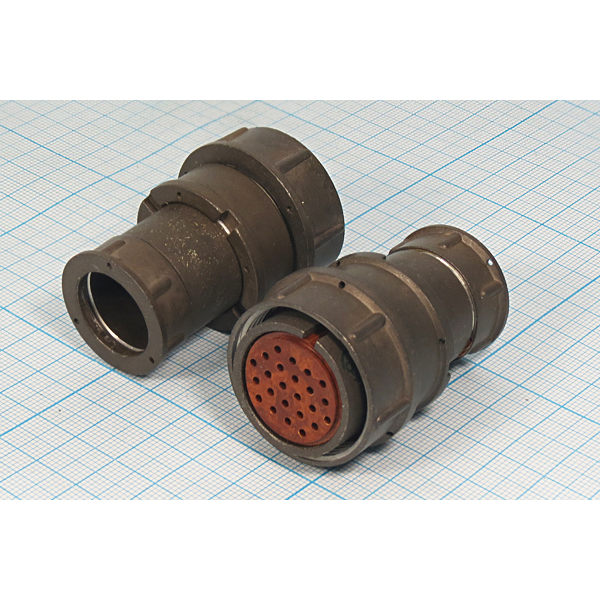

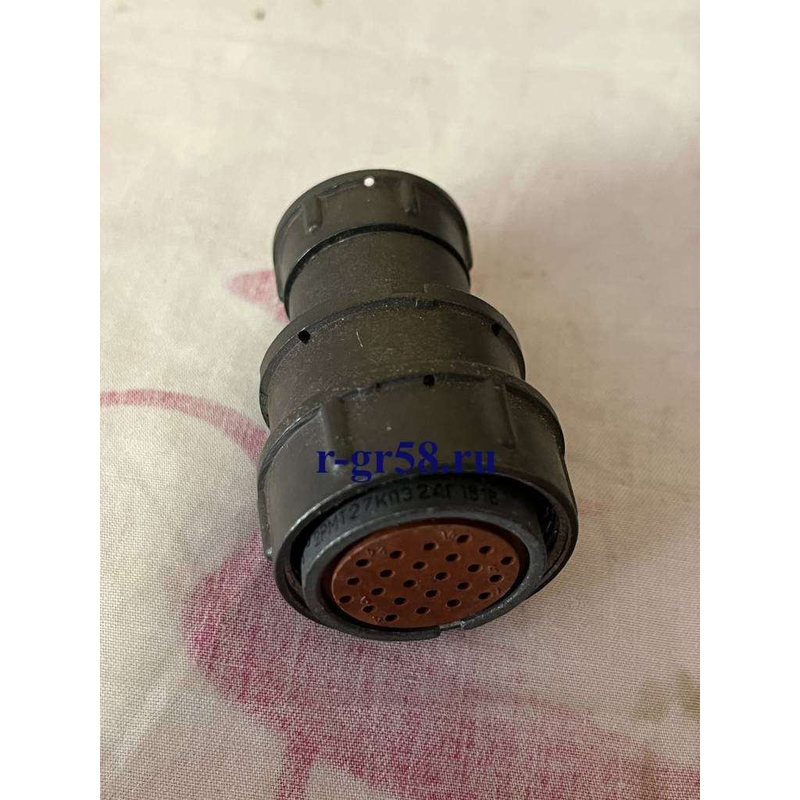

2РМТ27КПЭ24Г1В1 — электрический цилиндрический низкочастотный разъём серии 2РМТ, выполненный в виде кабельной экранированной розетки. Изделие предназначено для надёжного соединения в электрических цепях постоянного и переменного тока, в том числе для передачи сигналов низкой частоты в составе экранированных кабельных сборок. Артикул товара — 3769, категория — 2РМТ27.

Конструкция разъёма обеспечивает экранирование подключаемого кабеля, что важно для защиты передаваемого сигнала от внешних электромагнитных помех и для снижения собственного излучения цепи. Резьбовое соединение фиксирует сочленённые части и препятствует их самопроизвольному разъединению при вибрации и ударных нагрузках.

Подтверждённые особенности и технические характеристики

Соединитель относится к всеклиматическому негерметичному исполнению и имеет тропикоустойчивую конструкцию. Монтаж выполняется пайкой на кабель. Ниже перечислены заявленные характеристики изделия.

• Тип: цилиндрический низкочастотный электрический разъём, розетка кабельная экранированная.
• Серия: 2РМТ, категория 2РМТ27.
• Способ соединения: резьбовое.
• Способ монтажа: пайка на кабель.
• Количество контактов: 24.
• Диаметр контактов: 1,0 мм.
• Покрытие контактов: серебряное.
• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: от 2 до 4 А.
• Общая токовая нагрузка: до 100 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Максимальная рабочая частота: 3 МГц.
• Исполнение: всеклиматическое, негерметичное, тропикоустойчивое.

Указанные электрические параметры определяют область применения разъёма: низкочастотные цепи с рабочим напряжением до 700 В и умеренными токами на каждый контакт при значительной суммарной нагрузке на разъём в целом. Малая ёмкость между контактами и высокое сопротивление изоляции подтверждают пригодность изделия для ответственных измерительных и сигнальных цепей.

Условия эксплуатации

Разъём рассчитан на работу в жёстких условиях, характерных для авиационной и приборной техники. Подтверждённые нагрузки и параметры среды приведены ниже.

• Синусоидальная вибрация: диапазон от 1 до 5000 Гц при ускорении до 50 g.
• Механические удары: до 5000 метров на секунду в квадрате.
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Пониженное давление: до 10 в минус двенадцатой степени Паскаля.

Сочетание вибро- и ударостойкости с работой при глубоком вакууме делает соединитель пригодным для бортовой аппаратуры, где механические воздействия и разряжённая среда являются штатными условиями функционирования.

Применение

2РМТ27КПЭ24Г1В1 применяется в авиации, приборостроении и других отраслях промышленности для экранированных кабельных подключений в жёстких условиях эксплуатации. Разъём востребован там, где требуется компактное многоконтактное соединение с экранированием, стойкое к вибрации, ударам, линейным ускорениям и пониженному давлению.

Тропикоустойчивое всеклиматическое исполнение позволяет использовать изделие в аппаратуре, работающей в разных климатических зонах, включая влажный и тёплый климат. Негерметичная конструкция означает, что разъём не предназначен для работы под давлением жидкости или в условиях, требующих полной герметичности по газу и влаге; его назначение — надёжная электрическая коммутация в составе экранированных кабельных цепей.

Пайка на кабель обеспечивает стабильное и долговечное соединение проводников с контактами разъёма, а серебряное покрытие контактов поддерживает низкое переходное сопротивление в течение срока службы. Резьбовой механизм сочленения упрощает монтаж и обслуживание кабельных сборок, обеспечивая воспроизводимое качество подключения при многократном сочленении и расчленении.

Комплектация и сведения о товаре

Наименование: 2РМТ27КПЭ24Г1В1. Артикул: 3769. Категория: 2РМТ27. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Заполненные характеристики VirtueMart для данной позиции не приведены, поэтому все технические параметры в описании соответствуют имеющимся сведениям о товаре и не дополняются неподтверждёнными значениями.
