Назначение разъёма 2РМТ27КПЭ24Г1А1В

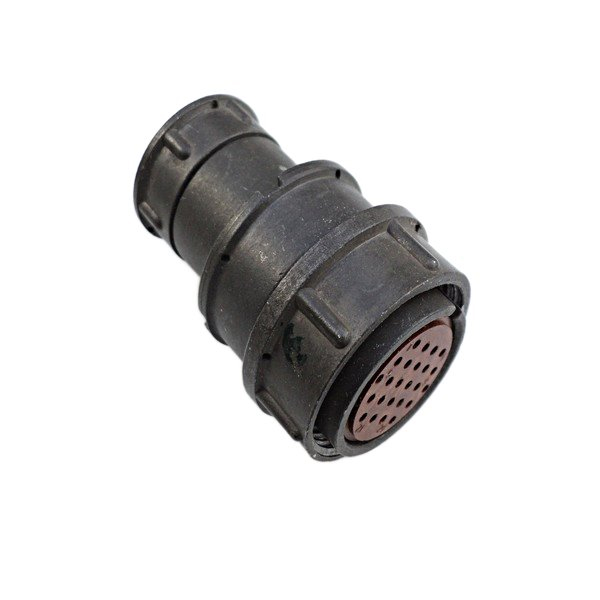

2РМТ27КПЭ24Г1А1В — это цилиндрический низкочастотный негерметичный тропикоустойчивый разъём, выполненный в виде кабельной розетки. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция ориентирована на внутренний монтаж, при котором присоединение проводников выполняется пайкой или объёмным способом.

Разъём применяется там, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации. К таким областям относятся авиация, военная техника и промышленные системы. Тропикоустойчивое исполнение и всеклиматическое исполнение позволяют использовать изделие в условиях повышенной влажности и перепадов температур.

Основные технические характеристики

Посадочный диаметр корпуса составляет 27 мм. Корпус имеет кабельное исполнение с прямым патрубком, рассчитанным на неэкранированный кабель. Количество контактов — 24, диаметр каждого контакта равен 1 мм, покрытие контактов — золотое.

• Токовая нагрузка на одиночный контакт — до 5 А.
• Суммарная токовая нагрузка на соединитель — до 100 А.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.

Перечисленные параметры определяют область применения разъёма: он подходит для цепей питания и сигнальных цепей низкой частоты, где важны стабильное переходное сопротивление и высокая электрическая прочность изоляции.

Устойчивость к внешним воздействиям

Изделие работоспособно во всеклиматическом исполнении при теплостойкости до 100 градусов Цельсия. Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Также заявлена стойкость к акустическому шуму в диапазоне от 50 до 10 000 Гц при уровне 170 дБ.

Механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате не нарушают работу соединителя. Совокупность этих свойств делает 2РМТ27КПЭ24Г1А1В пригодным для эксплуатации в составе оборудования, испытывающего интенсивные динамические нагрузки.

Применение и особенности монтажа

Разъём используется для внутреннего монтажа. Присоединение проводников выполняется пайкой либо объёмным способом, что позволяет компоновать жгуты и кабельные сборки внутри приборов и блоков. Прямой патрубок корпуса рассчитан на неэкранированный кабель, что упрощает заделку и снижает трудоёмкость сборки.

Благодаря 24 контактам с золотым покрытием и диаметру контакта 1 мм изделие обеспечивает стабильное соединение при многократных сочленениях и в условиях вибрации. Негерметичное исполнение означает, что разъём не предназначен для работы под давлением среды или при непосредственном воздействии влаги в виде погружения, однако тропикоустойчивое исполнение позволяет эксплуатировать его в климатических зонах с высокой влажностью и температурой.

Типовые области применения: бортовые системы летательных аппаратов, наземная военная техника, промышленные системы управления и связи, где требуются надёжные электрические соединения при частоте сигнала до 3 МГц.
