Назначение и общее описание

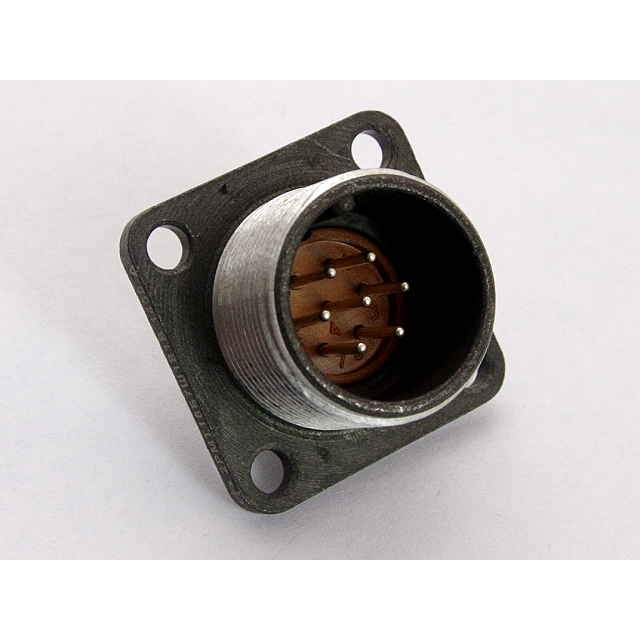

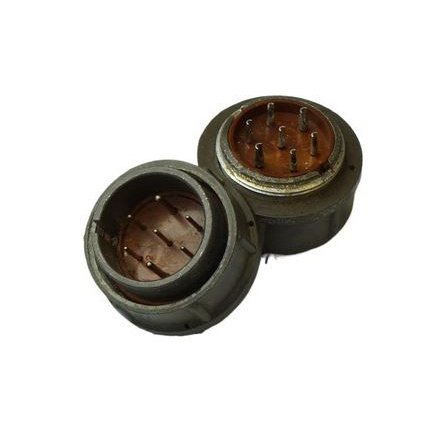

2РМТ27К7Ш2В1В «ОТК» — электрический соединитель круглого типа из серии 2РМТ, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется во внутренних цепях оборудования, где требуется высокая надёжность соединения, устойчивость к вибрации и широкий диапазон условий эксплуатации. Конструкция соединителя обеспечивает стабильный электрический контакт при воздействии механических нагрузок и перепадов температуры.

Данная модель представляет собой кабельную вилку, что обозначено буквой Ш в маркировке. Посадочный диаметр корпуса составляет 27 мм, количество контактов — 7, схема сочетания контактов — 2. Соединитель относится к теплостойкому и всеклиматическому исполнению, что позволяет эксплуатировать его в различных климатических зонах.

Конструктивные особенности

Соединитель 2РМТ27К7Ш2В1В «ОТК» имеет резьбовое сочленение с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает надёжную фиксацию ответных частей. Монтаж выполняется объёмным способом пайкой, при этом предусмотрена возможность подключения как экранированных, так и неэкранированных кабелей.

Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Корпус соединителя рассчитан на теплостойкость до 100 градусов Цельсия. Исполнение В1В подтверждает всеклиматическое применение, включая работу в условиях повышенной влажности и широкого диапазона температур.

Технические характеристики

• Количество контактов: 7, схема сочетания — 2.
• Посадочный диаметр корпуса: 27 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов в зависимости от диаметра контакт-деталей (от 1,0 до 3,0 мм): от 0,8 до 5,0 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации: до 490 метров на секунду в квадрате (50 g).
• Устойчивость к удару: до 5000 метров на секунду в квадрате.
• Максимальное напряжение: до 700 В.
• Ток на контакт: от 4 до 36 А.
• Ресурс: 500 циклов сочленений-расчленений.
• Наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Приемка: «ОТК».

Применение

Соединители серии 2РМТ востребованы в производстве и эксплуатации электронного и электротехнического оборудования. Благодаря виброустойчивости и широкому температурному диапазону они подходят для монтажа во внутренних цепях приборов, работающих в жёстких условиях. Резьбовое сочленение и поляризация обеспечивают надёжную коммутацию даже при значительных механических воздействиях.

Модель 2РМТ27К7Ш2В1В «ОТК» может использоваться для подключения экранированных и неэкранированных кабелей методом объёмной пайки. Всеклиматическое исполнение и приёмка «ОТК» подтверждают пригодность изделия для ответственных применений, где требуется стабильность параметров и длительный срок службы.

Комплектация и указания по эксплуатации

Поставка осуществляется в соответствии с конструкторской документацией. Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют, поэтому уточняются отдельно у поставщика. При монтаже необходимо соблюдать полярность согласно одношпоночной поляризации, не превышать указанные значения напряжения, тока и температуры, а также учитывать предельные механические нагрузки.

Для сохранения заявленного ресурса в 500 циклов сочленений и наработки 1000 часов рекомендуется проводить подключение и отключение без перекосов, контролировать чистоту контактных поверхностей и не допускать повреждения серебряного покрытия. Соблюдение этих условий обеспечивает стабильную работу соединителя в течение всего срока сохраняемости, установленного в 15 лет.
