Назначение

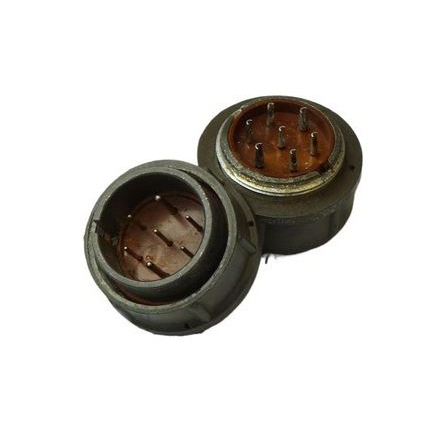

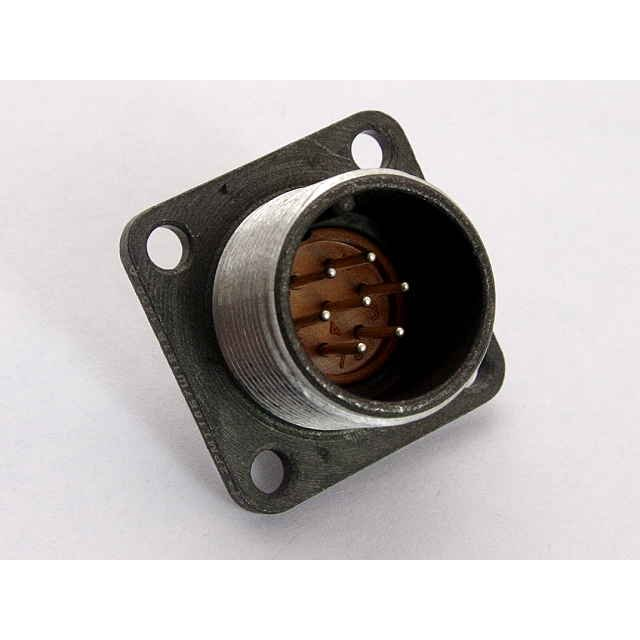

2РМТ27К7Ш2В1В от производителя Элекон — это кабельная розетка цилиндрического соединителя серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для внутреннего монтажа в приборах и технических системах, где требуется надёжное многоконтактное соединение с экранированием и устойчивостью к воздействию внешней среды.

Конструктивно розетка относится к кабельным соединителям, то есть устанавливается на кабель и обеспечивает подключение к ответной части. Резьбовое сочленение фиксирует соединение и препятствует его самопроизвольному размыканию при вибрации и механических нагрузках.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие исполнению 2РМТ27К7Ш2В1В.

• Количество контактов — 7.
• Исполнение — экранированное, с резьбовым сочленением.
• Всеклиматическая модификация В2.1 по ГОСТ 15150-69.
• Рабочий ток — от 4 А до 36 А на контакт, максимальная суммарная нагрузка — до 260 А.
• Рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Число сочленений — 500.
• Способ монтажа — объёмный или пайкой.
• Размер корпуса — 27 мм.
• Покрытие контактов — серебро (индекс Ш в обозначении).
• Теплостойкость — 100 градусов Цельсия.

Соединитель не взаимосочленяем с серией 2РМДТ из-за разной схемы контактов. Это важно учитывать при подборе ответной части: для стыковки требуется изделие той же серии и с идентичной схемой расположения контактов.

Расшифровка обозначения

Обозначение 2РМТ27К7Ш2В1В построено по стандартной схеме серии. Оно указывает на тип соединителя, размер корпуса 27, количество контактов 7, серебряное покрытие контактной группы, а также на всеклиматическое исполнение. Такая маркировка позволяет быстро определить основные параметры изделия без обращения к дополнительной документации.

Применение

Розетка применяется в промышленных и технических системах, где необходима передача сигналов и питания по многожильному кабелю. Экранированное исполнение снижает влияние помех и обеспечивает стабильность работы цепей с частотой до 3 МГц. Всеклиматическая модификация В2.1 по ГОСТ 15150-69 допускает эксплуатацию в широком диапазоне климатических условий.

Монтаж выполняется объёмным способом или пайкой, что даёт гибкость при сборке жгутов и кабельных сборок. Рабочий ток до 36 А на контакт и суммарная нагрузка до 260 А позволяют использовать изделие как в слаботочных, так и в силовых цепях в пределах указанных параметров. Напряжение до 700 В и сопротивление изоляции не менее 5000 МОм обеспечивают запас по электрической прочности.

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия и ресурс в 500 сочленений делают розетку пригодной для оборудования, подвергающегося циклическим подключениям и воздействию температуры. Типичные области применения — промышленная автоматика, приборы, технические системы и кабельные сборки, где требуется цилиндрический многоконтактный разъём с экраном и резьбовым креплением.

Комплектация и указания по подбору

Изделие поставляется как кабельная розетка серии 2РМТ с семью контактами и серебряным покрытием. Ответная часть подбирается из той же серии с учётом схемы контактов; совместимость с 2РМДТ не предусмотрена. Перед монтажом следует убедиться, что параметры цепи по току, напряжению и частоте не превышают указанных значений, а способ монтажа соответствует выбранному методу сборки.
