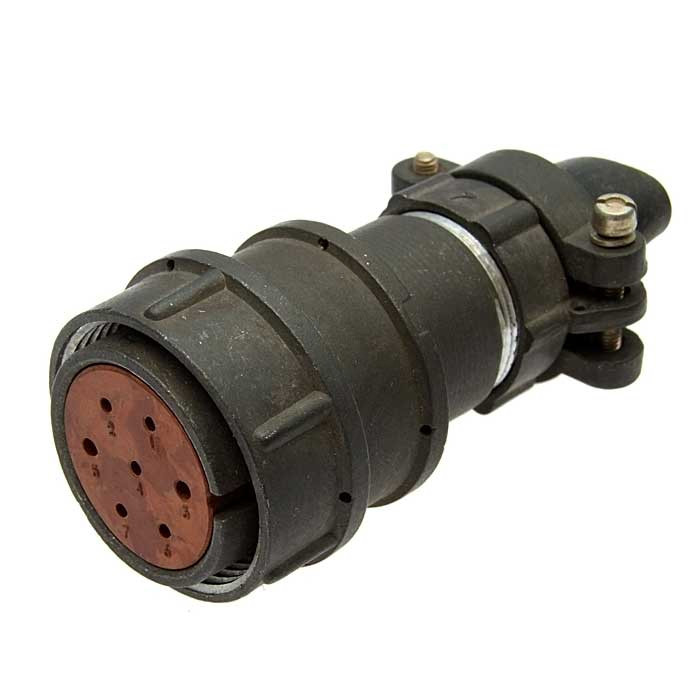

2РМТ27К7Г2А1В «ОТК»

Цена:

3450 ₽

Технические характеристики

2РМТ27К7Г2А1В

2РМТ27К7Г2А1В — это низкочастотный цилиндрический соединитель (розетка кабельная) из серии 2РМТ, предназначенный для надежного подключения в электрических цепях постоянного и переменного тока (до 3 МГц). Он отличается всеклиматическим исполнением и высокой устойчивостью к внешним воздействиям, что делает его подходящим для суровых условий эксплуатации.

Основные характеристики

Соединитель имеет 7 контактов (диаметром 1,0 мм или 1,5 мм), максимальное рабочее напряжение до 700 В и токовую нагрузку на одиночный контакт до 16 А (общая до 60 А). Сопротивление контактов не превышает 5 мОм (для Ø1 мм) или 2,5 мОм (для Ø1,5 мм), а сопротивление изоляции — не менее 5000 МОм.

Покрытие контактов — золото, теплостойкость до 100°C, емкость между контактами — не более 6 пФ. Габариты составляют 36×36×25 мм, масса — 31 г.

Условия эксплуатации

Подходит для вибрации (1–5000 Гц, до 490 м/с²), акустического шума (до 170 дБ), механических ударов (до 5000 м/с²) и линейного ускорения до 2000 м/с². Рабочая температура от -60 до +100°C, срок сохраняемости — 15 лет, наработка — 1000 ч, число соединений-расчленений — 500.

Электрическая прочность изоляции достигает 2300 В при 700 В рабочего напряжения.

Описание

Назначение

2РМТ27К7Г2А1В «ОТК» — низкочастотный цилиндрический соединитель серии 2РМТ, выполненный в виде кабельной розетки. Изделие предназначено для надёжного подключения в электрических цепях постоянного и переменного тока с рабочей частотой до 3 мегагерц. Приемка «ОТК» подтверждает, что каждая единица продукции прошла контроль отдела технического контроля предприятия-изготовителя. Соединитель имеет всеклиматическое исполнение и рассчитан на эксплуатацию в суровых условиях, где требуются устойчивость к вибрации, ударам, перепадам температур и повышенной влажности.

Подтверждённые технические особенности

Соединитель содержит 7 контактов. В зависимости от исполнения применяются контакты диаметром 1,0 миллиметра или 1,5 миллиметра. Максимальное рабочее напряжение достигает 700 вольт. Токовая нагрузка на одиночный контакт составляет до 16 ампер, а общая токовая нагрузка — до 60 ампер.

Сопротивление контактов: не более 5 миллиом для контактов диаметром 1,0 миллиметра и не более 2,5 миллиома для контактов диаметром 1,5 миллиметра.
Сопротивление изоляции: не менее 5000 мегаом.
Электрическая прочность изоляции: до 2300 вольт при рабочем напряжении 700 вольт.
Ёмкость между контактами: не более 6 пикофарад.
Покрытие контактов: золото.
Габаритные размеры: 36 на 36 на 25 миллиметров.
Масса: 31 грамм.
Теплостойкость: до 100 градусов Цельсия.

Условия эксплуатации

Изделие сохраняет работоспособность при воздействии вибрации в диапазоне от 1 до 5000 герц с ускорением до 490 метров на секунду в квадрате. Допускается акустический шум уровнем до 170 децибел, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Срок сохраняемости составляет 15 лет, наработка — 1000 часов, число соединений и расчленений — 500 циклов.

Применение

Благодаря совокупности характеристик соединитель 2РМТ27К7Г2А1В «ОТК» применяется в электрических цепях постоянного и переменного тока до 3 мегагерц, где требуется стойкость к вибрации, ударам, акустическому шуму, линейным ускорениям и широкому диапазону температур. Всеклиматическое исполнение допускает использование в различных климатических зонах. Приемка «ОТК» подтверждает соответствие изделия установленным требованиям и возможность его применения в ответственных узлах и системах, рассчитанных на длительный срок службы.
