Назначение соединителя

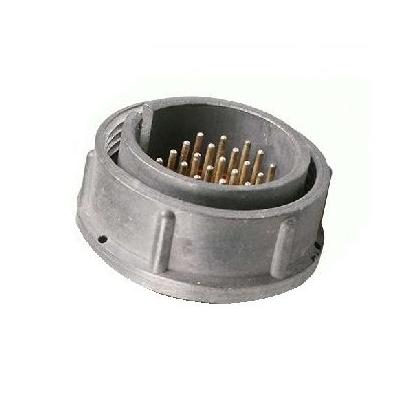

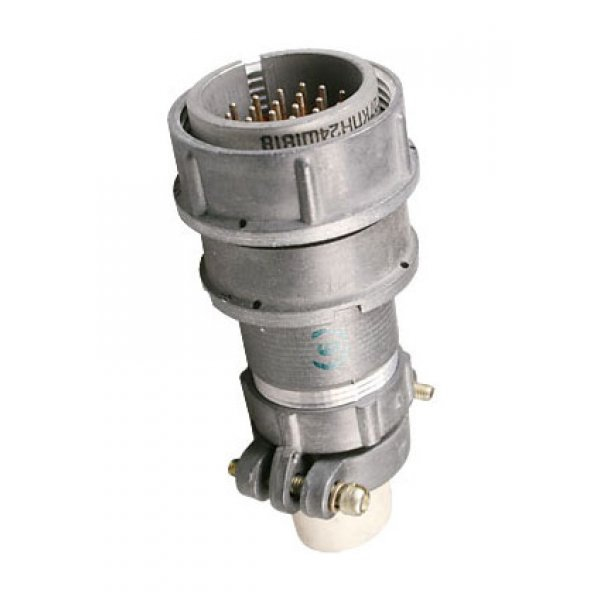

2РМТ27К24Ш1В1В — это кабельная вилка из серии цилиндрических соединителей 2РМТ производства завода «Лтава». Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при внутреннем объёмном монтаже. Такое исполнение применяется там, где требуется компактное размещение проводных соединений внутри приборов, блоков и кабельных сборок, а также удобство многократного сочленения и расчленения.

Конструкция вилки обеспечивает стабильный электрический контакт в составе ответных частей серии 2РМТ с аналогичным посадочным диаметром корпуса, что делает её пригодной для использования в составе бортовых, промышленных и лабораторных электротехнических систем.

Подтверждённые особенности и технические характеристики

Ниже перечислены параметры, заявленные для данного соединителя. Значения приведены без округлений и обобщений, в том виде, в котором они подтверждены для модели 2РМТ27К24Ш1В1В.

• Посадочный диаметр корпуса — 27 мм.
• Количество контактов — 24, диаметр каждого контакта — 1 мм.
• Сочетание контактов — Ш1 (штыревое).
• Вид корпуса — кабельный, с прямым патрубком для неэкранированного кабеля.
• Теплостойкость — до 100 °C.
• Всеклиматическое исполнение — В2.1 по ГОСТ 15150-69.
• Токовая нагрузка на один контакт — от 4 до 36 А.
• Суммарная токовая нагрузка на соединитель — до 260 А.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В или 2300 В при рабочем напряжении 700 В.
• Усилие расчленения — от 0,5 до 2,95 Н.

Особенности конструкции

Прямой патрубок кабельного корпуса рассчитан на неэкранированный кабель, что упрощает монтаж и снижает трудоёмкость сборки жгута. Штыревое сочетание контактов Ш1 определяет роль вилки как ответной части, которая сочленяется с розеткой соответствующего типоразмера. Посадочный диаметр 27 мм и 24 контакта диаметром 1 мм позволяют передавать значительное число независимых цепей в одном компактном корпусе.

Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 подтверждает пригодность изделия к эксплуатации в различных климатических условиях, а теплостойкость до 100 °C допускает работу в составе узлов, подверженных нагреву при функционировании.

Применение

Соединитель 2РМТ27К24Ш1В1В применяется для внутреннего объёмного монтажа, то есть для соединения цепей внутри корпусов приборов, пультов, блоков питания и кабельных сборок. Благодаря широкому диапазону токовой нагрузки на контакт (от 4 до 36 А) и высокой суммарной нагрузке (до 260 А) вилку можно использовать как для маломощных сигнальных и управляющих цепей, так и для силовых линий постоянного и переменного тока частотой до 3 МГц.

Низкое сопротивление контактов (не более 5 мОм) и малое значение ёмкости между контактами (не более 6 пФ) важны при передаче сигналов, где недопустимы заметные потери и искажения. Высокое сопротивление изоляции (не менее 5000 МОм) и электрическая прочность изоляции 1850 В или 2300 В обеспечивают безопасность при рабочих напряжениях 560 В и 700 В соответственно.

Умеренное усилие расчленения (от 0,5 до 2,95 Н) даёт возможность выполнять многократные сочленения и расчленения без чрезмерных механических нагрузок на корпус и контакты, что удобно при обслуживании и замене блоков.

Совместимость и условия эксплуатации

Вилка относится к категории 2РМТ и предназначена для работы в паре с ответными частями той же серии, имеющими посадочный диаметр корпуса 27 мм и соответствующее сочетание контактов. Конкретная совместимость определяется типом ответной розетки, поэтому при подборе следует учитывать типоразмер, диаметр корпуса и число контактов.

Заявленное всеклиматическое исполнение В2.1 по ГОСТ 15150-69 и теплостойкость до 100 °C определяют допустимые условия эксплуатации. Данные о комплектации, гарантии и стране производства в приведённых сведениях отсутствуют.
