Назначение разъёма 2РМТ27К24Ш1В1В

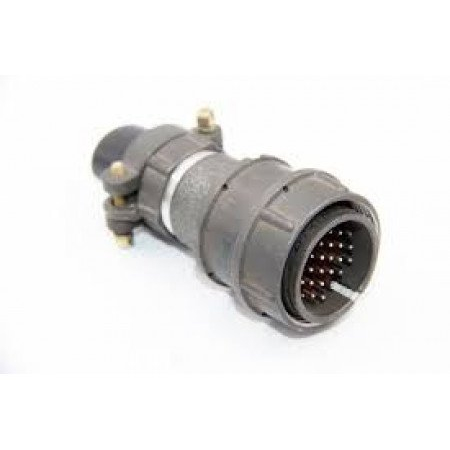

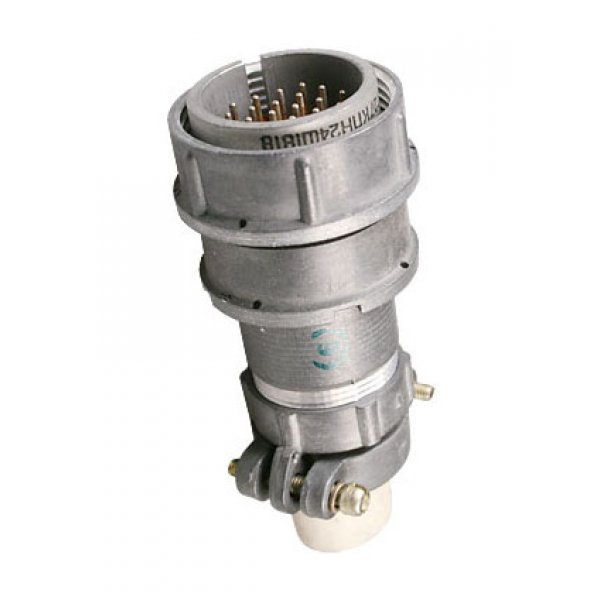

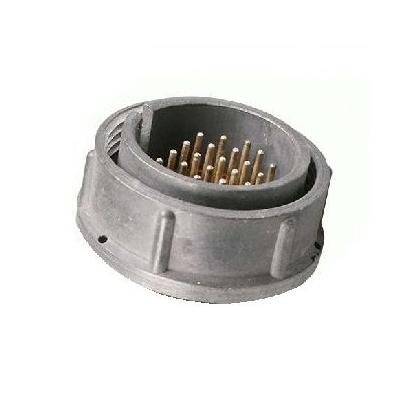

Разъем 2РМТ27К24Ш1В1В производства «Элекон» относится к серии цилиндрических низкочастотных соединителей и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до приблизительно 3 МГц. Основное назначение изделия — подключение кабелей и приборов в радиоэлектронной аппаратуре, а также обеспечение надёжного электрического сочленения между блоками, жгутами и узлами оборудования.

Разъём востребован в тех случаях, когда требуется компактное многоконтактное соединение с резьбовой фиксацией и защитой от внешних электромагнитных помех. Благодаря всеклиматическому исполнению он пригоден для эксплуатации в широком диапазоне температур и при воздействии внешних неблагоприятных факторов.

Подтверждённые особенности и параметры

Ниже приведены характеристики, соответствующие маркировке и конструктивному исполнению данной модели.

• Серия 2РМТ — цилиндрический соединитель с винтовым соединением и резьбовой фиксацией, что исключает самопроизвольное расчленение под вибрацией.
• Количество контактов — 24.
• Буквенное обозначение Ш в маркировке указывает на штекер (вилку) с авторозеточным сочленением по схеме «штырь — гнездо».
• Конструктив, как правило, негерметичный; монтаж выполняется внутрь объёма аппаратуры пайкой или обжимкой.
• Максимальное рабочее напряжение для 24-контактного исполнения — порядка 700 В постоянного и переменного тока.
• Максимальный ток на один контакт — обычно до нескольких ампер, для 24-контактного варианта порядка 2–4 А на контакт; суммарный ток достигает десятков ампер в зависимости от типа контакта и нагрузки.
• Рабочий диапазон температур — примерно от –60 °C до +100 °C.
• Количество сочленений — порядка 500 включений и выключений, что соответствует типовым требованиям для промышленных и военных разъёмов.
• Экранированное исполнение обеспечивает защиту от внешних электромагнитных помех.
• Обозначение 1В1В относится к типу покрытия и климатическому исполнению: обычно указывает на серебряное покрытие контактов и всеклиматическое исполнение, включая устойчивость к вибрациям, перепадам температур и влажности.

Применение

Разъём 2РМТ27К24Ш1В1В применяется в радиоэлектронной аппаратуре, приборах и кабельных сборках, где требуется многоконтактное подключение с резьбовой фиксацией. Типовые области использования включают промышленное и измерительное оборудование, системы связи, блоки управления и другие устройства, работающие в сложных климатических и эксплуатационных условиях.

Сочетание экранированного исполнения, всеклиматической стойкости и допустимого диапазона температур от –60 °C до +100 °C позволяет использовать изделие как в помещениях, так и на открытых объектах, подверженных вибрации, влаге и перепадам температур. Ресурс порядка 500 сочленений делает разъём пригодным для узлов, которые обслуживаются или заменяются периодически.

Краткое резюме

2РМТ27К24Ш1В1В — цилиндрический низкочастотный экранированный разъём серии 2РМТ с 24 контактами, резьбовой фиксацией, рабочим напряжением порядка 700 В, током 2–4 А на контакт и температурным диапазоном от –60 °C до +100 °C. Предназначен для внутреннего объёмного монтажа и подключения кабелей и приборов в радиоэлектронной аппаратуре, эксплуатируемой в сложных климатических и промышленных условиях.
