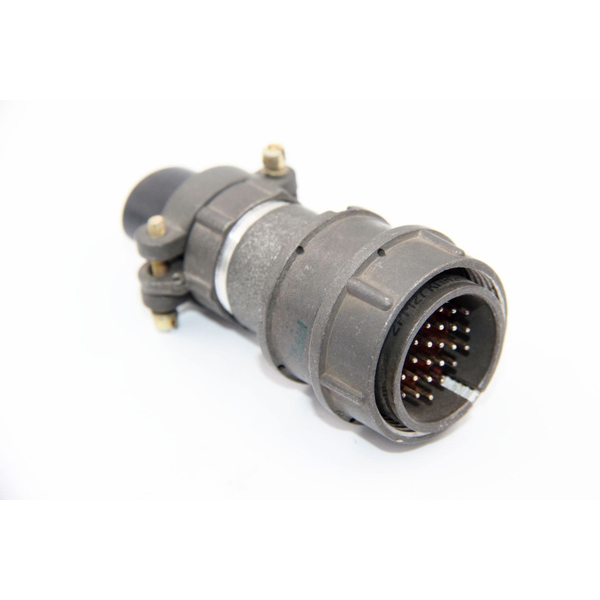

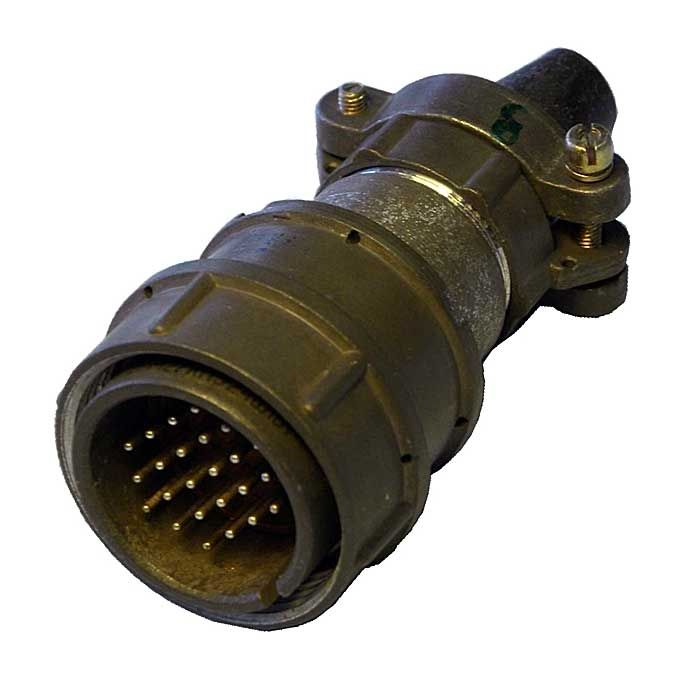

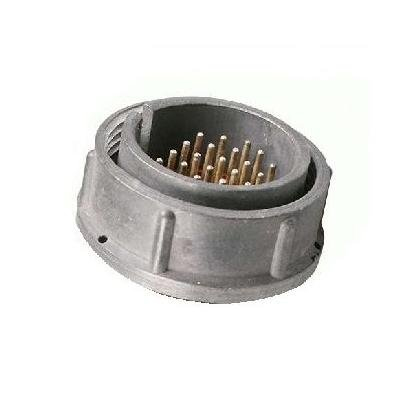

2РМТ27К24Ш1В1В — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет всеклиматическое исполнение по ГОСТ 15150-69.

Технические характеристики

• Назначение : Негерметичный соединитель для внутреннего монтажа.

• Посадочный диаметр корпуса : 27 мм.

• Вид корпуса : Кабельный.

• Количество контактов : 24.

• Вид контактов : вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро (также могут быть покрыты золотом или палладием)

• Теплостойкость : До 100° С.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Максимальная суммарная на соединитель: от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм

Условия эксплуатации

• Температура окружающей среды : от -60° С до +100° С.

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар :

  • Многократного действия: ускорение до 1000 м/с?.

  • Одиночного действия: ускорение до 5000 м/с?.

• Минимальная наработка : не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз

Расшифровка обозначения

• 2РМТ : Тип соединителя.

• 27 : Условный размер корпуса.

• К : Кабельный корпус.

• 24 : Количество контактов.

• Ш : вилка.

• 1 : Все контакты диаметром 1,0 мм

Ответной частью для вилки 2РМТ27К24Ш1В1В являются различные розетки, такие как 2РМ27Б24Г1А1, 2РМ27Б24Г1В1 и другие.
