Назначение разъёма 2РМТ27К 7Ш2В1В

2РМТ27К 7Ш2В1В — это цилиндрический низкочастотный негерметичный разъём из серии 2РМТ, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется там, где требуется стабильная коммутация при воздействии вибрации, ударов и перепадов температуры.

Разъём относится к категории 2РМТ27 и выпускается под артикулом 3724. Конструкция предусматривает резьбовую фиксацию сочленённого положения, что исключает самопроизвольное разъединение при эксплуатационных нагрузках.

Подтверждённые технические особенности

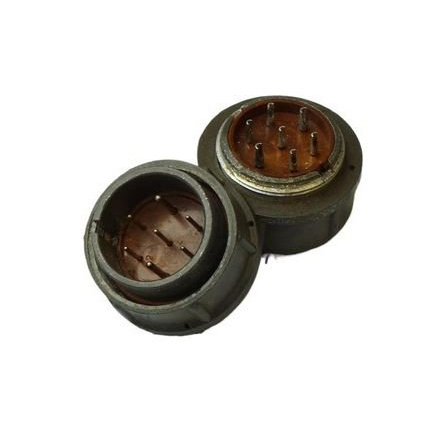

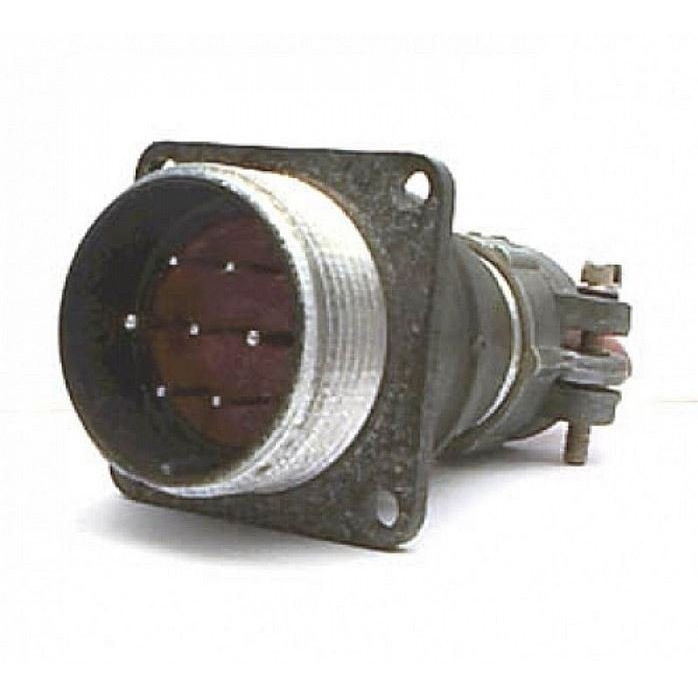

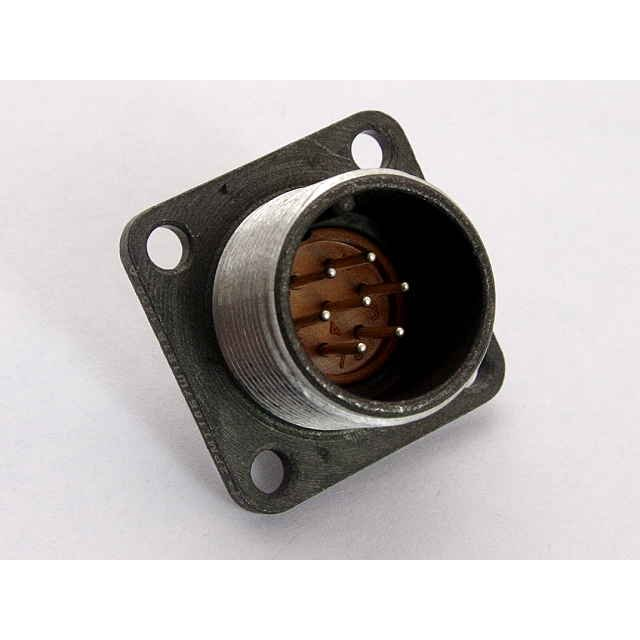

Разъём представляет собой кабельную вилку или розетку в зависимости от исполнения. Корпус имеет диаметр 27 мм. В соединителе установлено 7 контактов диаметром 1 мм с серебряным покрытием, что обозначено индексом Ш2 в наименовании.

Основные электрические параметры:

• максимальное рабочее напряжение — до 700 В;
• токовая нагрузка на один контакт — до 8 А;
• суммарная токовая нагрузка на соединитель — до 60 А;
• сопротивление изоляции — не менее 5000 МОм, по некоторым данным не менее 1000 МОм;
• ёмкость между контактами — не более 6 пФ;
• электрическая прочность — 2300 В.

Указанные значения подтверждаются конструктивными особенностями серии 2РМТ и обеспечивают устойчивую работу в низкочастотном диапазоне до 3 МГц.

Условия эксплуатации

Разъём рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрационные нагрузки, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия. Ресурсные показатели включают до 500 сочленений-расчленений, минимальную наработку от 1000 до 5000 часов и срок сохраняемости от 15 до 25 лет.

Применение и монтаж

Разъём 2РМТ27К 7Ш2В1В используется в приборных и кабельных системах. Монтаж выполняется объёмным способом с пайкой проводников к хвостовикам контактов. Хвостовики рассчитаны на провода сечением от 0,5 до 1 квадратного миллиметра.

Исполнение соответствует всеклиматическому варианту УХЛ, что позволяет применять соединитель в различных климатических зонах. Резьбовая фиксация упрощает сборку и обеспечивает механическую стойкость соединения при эксплуатации.

Благодаря совокупности характеристик разъём подходит для использования в составе электрических цепей, где требуется передача сигналов и питания при частоте до 3 МГц, а также устойчивость к ударам, вибрации и влажности.
