Назначение разъёма 2РМТ27К 24Г1В1В

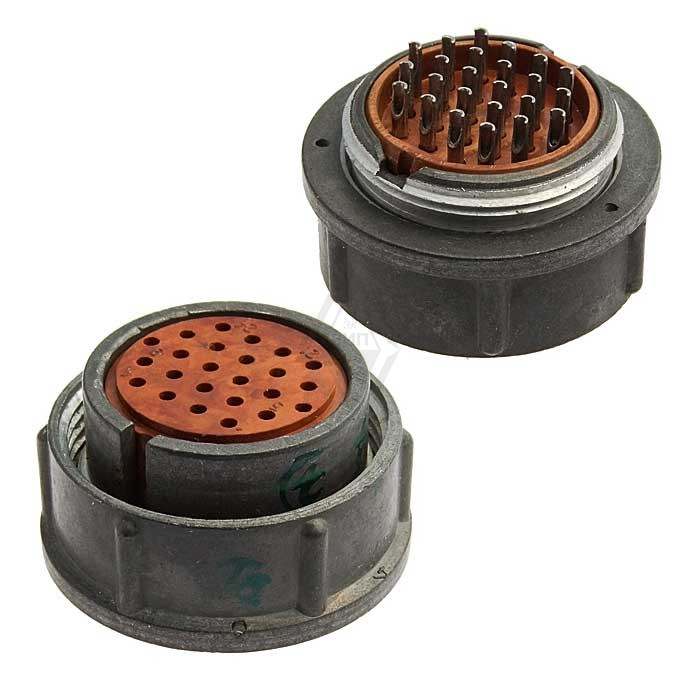

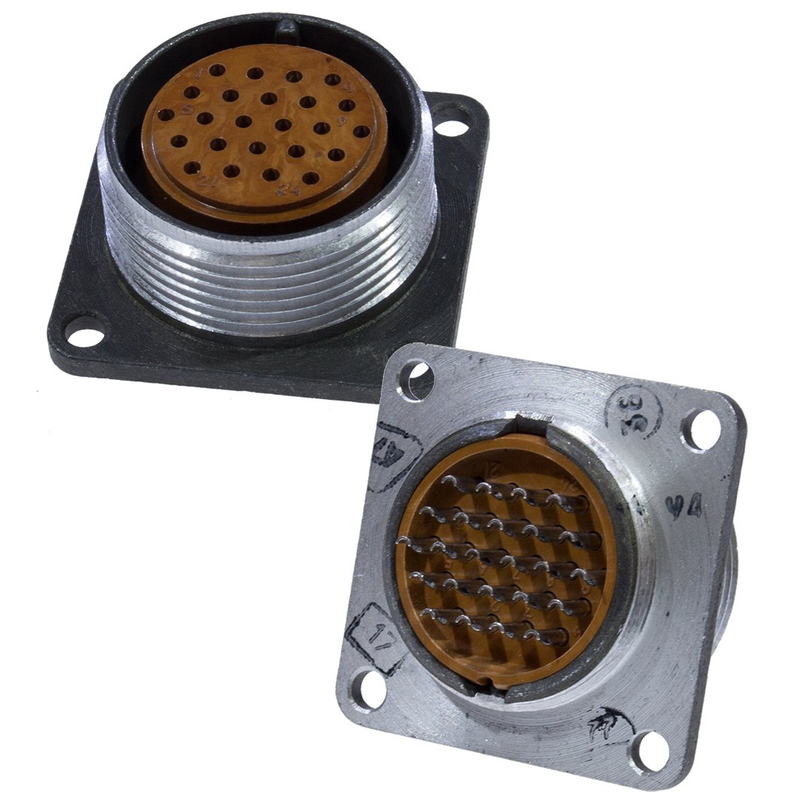

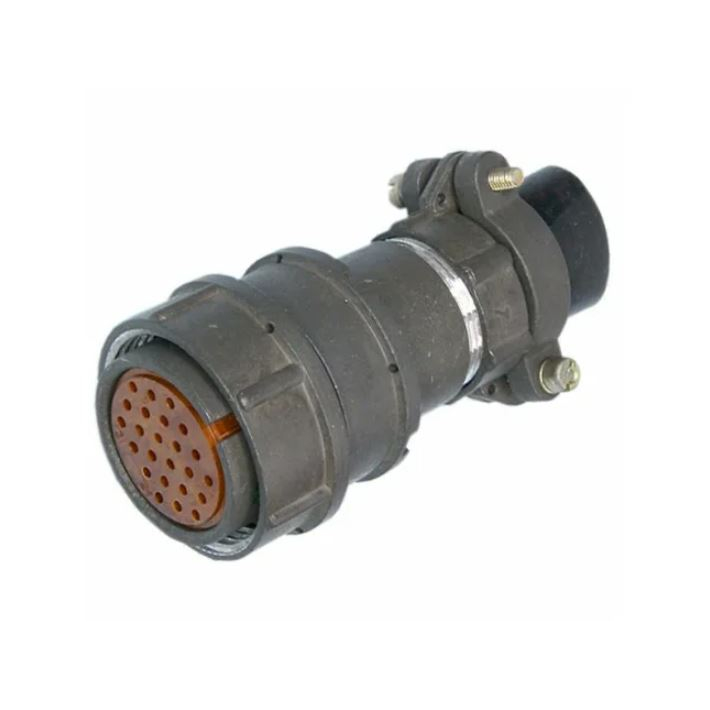

2РМТ27К 24Г1В1В — это цилиндрический низкочастотный разъём (розетка) кабельного исполнения из серии 2РМТ, предназначенный для соединения электрических цепей переменного и постоянного тока. Изделие применяется в промышленных и специальных электрических системах, где требуется надёжная коммутация при воздействии вибрации, ударов и неблагоприятных климатических факторов.

Разъём имеет посадочный диаметр корпуса 27 мм, оснащён 24 контактами диаметром 1 мм с серебряным покрытием (исполнение В1В) и резьбовой фиксацией сочленения. Кабельное исполнение обеспечивает подключение жгута или кабеля непосредственно к розетке.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной серии разъёмов. Значения указаны в соответствии с имеющимися данными и не дополнялись предположениями.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Токовая нагрузка на контакт: от 2 до 4 А, суммарная нагрузка — до 100 А.
• Сопротивление изоляции: не менее 1000 до 5000 МОм.
• Электрическая прочность изоляции: от 1850 до 2300 В.
• Ёмкость между контактами: не более 6 пФ.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Срок службы: до 25 лет.
• Наработка: не менее 5000 часов.
• Количество сочленений и расчленений: до 500 циклов.
• Усилие расчленения: от 0,5 до 2,95 Н.

Условия эксплуатации и устойчивость к внешним воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц, механические удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате. Исполнение относится к всеклиматическому, что подтверждает устойчивость к тропическому климату и повышенной влажности.

Резьбовая фиксация обеспечивает стабильное механическое соединение и предотвращает самопроизвольное расчленение при вибрационных нагрузках. Совокупность перечисленных параметров позволяет использовать разъём в ответственных цепях, где важны стабильность переходного сопротивления и длительный ресурс работы.

Применение

Благодаря сочетанию компактного корпуса, 24 сигнальных контактов и высокой стойкости к механическим и климатическим воздействиям, разъём 2РМТ27К 24Г1В1В востребован в следующих областях:

1. Промышленное оборудование и системы автоматики, требующие многоканальной коммутации.
2. Специальные электрические системы, эксплуатируемые при вибрации и ударных нагрузках.
3. Установки, работающие в условиях тропического климата и широкого диапазона температур.
4. Измерительные и управляющие цепи переменного и постоянного тока.

Изделие поставляется как розетка кабельного исполнения. Сведения о производителе, комплектации, сертификатах и стране производства в предоставленных данных отсутствуют, поэтому не приводятся.
