Назначение соединителя 2РМТ27БПН7Ш2В1В

2РМТ27БПН7Ш2В1В — это цилиндрический негерметичный электрический соединитель производства завода «Элекон», относящийся к серии 2РМТ. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц во всеклиматическом исполнении. Соединитель применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное электрическое соединение при воздействии широкого диапазона температур и климатических факторов.

Артикул изделия — 50323. Категория товара — 2РМТ. Производитель — завод «Элекон».

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ27БПН7Ш2В1В содержит полную информацию о конструкции и исполнении изделия. Это кабельная вилка (обозначение Ш) с корпусом типа Б — приборный без патрубка. Изделие оснащено прямым патрубком (П) и гайкой Н, предназначенной для неэкранированного кабеля. Количество контактов — 7, при этом используются контакты диаметрами 1 и 1,5 мм (сочетание 2). Покрытие контактов — серебряное (обозначение В). Контакты выполнены извлекаемыми, что упрощает монтаж и обслуживание.

Вид сочленения — резьбовой с одношпоночной поляризацией, что обеспечивает правильную ориентацию и надёжную фиксацию ответных частей. Монтаж соединителя осуществляется обжимкой или пайкой. Теплостойкость изделия достигает 100 градусов Цельсия.

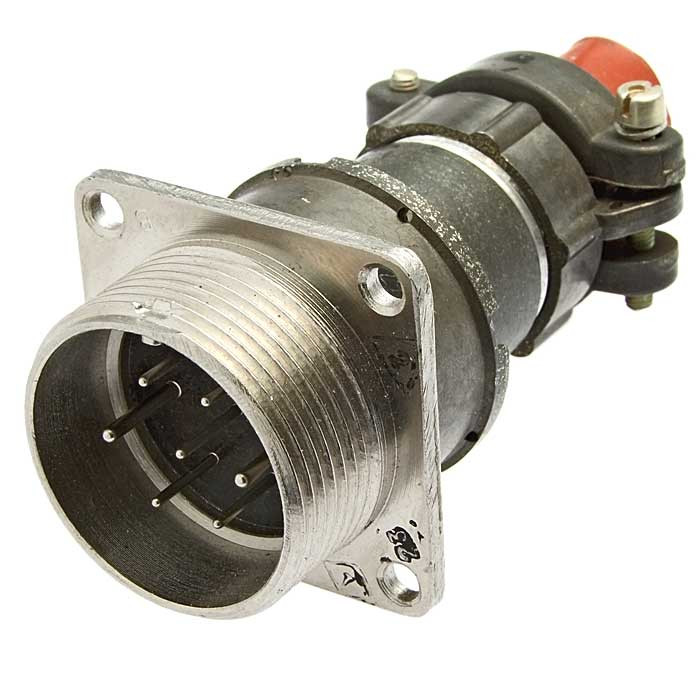

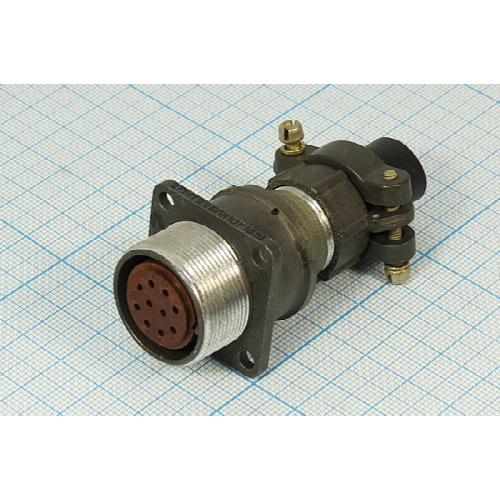

Типичный внешний вид разъёма: серый цилиндрический корпус с красными вставками и контактами, предназначенный для надёжного соединения в аппаратуре.

Технические характеристики

• Максимальное рабочее напряжение — до 700 В.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений — до 500 циклов.
• Диаметр левый — 27 мм.
• Длина максимальная — 43 мм.
• Диаметр максимальный — 35 мм.
• Количество контактов — 7.
• Диаметры контактов — 1 и 1,5 мм.
• Частота рабочих цепей — до 3 МГц.
• Покрытие контактов — серебро.

Область применения

Соединитель 2РМТ27БПН7Ш2В1В применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах. Негерметичная конструкция предполагает эксплуатацию в условиях, где не требуется полная герметизация корпуса.

Благодаря извлекаемым контактам и возможности монтажа обжимкой или пайкой соединитель удобен при сборке и ремонте кабельных сборок и жгутов. Резьбовое сочленение с одношпоночной поляризацией исключает ошибки при подключении и обеспечивает стабильный электрический контакт на протяжении всего срока службы.
