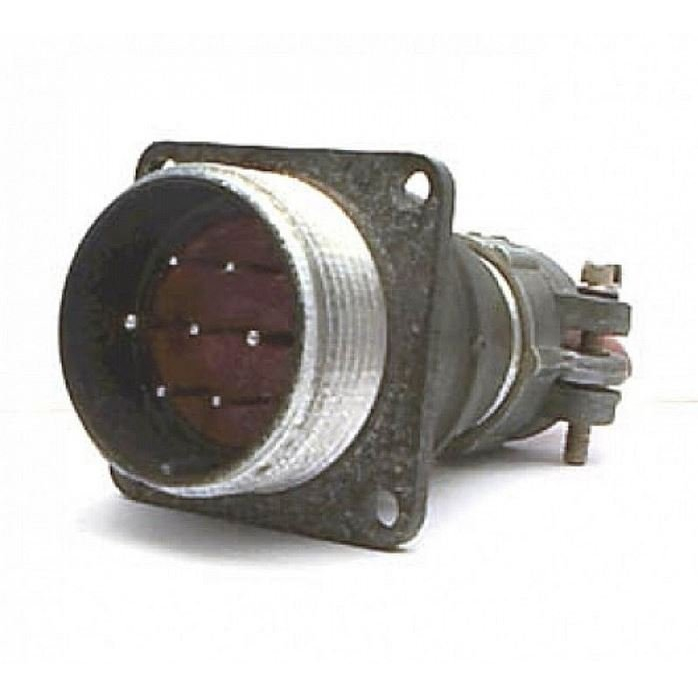

Назначение разъёма 2РМТ27БПН7Ш2А1В

2РМТ27БПН7Ш2А1В — это круглый низкочастотный электрический разъём серии 2РМТ. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и отличается повышенной стойкостью к внешним воздействиям. Изделие применяется для соединения кабелей с аппаратурой в измерительной, промышленной, авиационной и общей электронной технике.

Разъём подходит для систем, в которых требуются надёжные многоштырьковые соединения с защитой от вибраций, ударов и климатических воздействий. Благодаря приборному исполнению корпуса он ориентирован на блочный монтаж, то есть на установку со стороны прибора или аппаратуры.

Расшифровка обозначения

• 2РМТ — серия круглых малогабаритных низкочастотных разъёмов повышенной стойкости, модификация серии 2РМ.
• 27 — условный габарит и типоразмер корпуса, соответствующий диаметру корпуса серии 27.
• БПН — приборная вилка блочная, прямая, для неэкранированного кабеля; буквенная часть указывает исполнение корпуса и тип патрубка.
• 7 — число контактов, равное семи.
• Ш — штырьковые контакты, то есть вилка.
• 2 — вариант ключевания, размера контактов и схемы расположения.
• А — материал покрытия контактов: золото.
• 1 — теплостойкость, категория до 100 градусов Цельсия.
• В — всеклиматическое исполнение В2.1 по ГОСТ 15150-69 с расширенным климатическим диапазоном эксплуатации.

Электрические характеристики

Для типоразмера 2РМТ27 с семью контактами применяются параметры, общие для исполнений 2РМТ27Б с семью контактами и всеклиматическим исполнением. Рабочий ток на одиночный контакт составляет до 8 ампер при диаметре контакта 1,0 миллиметра и до 16 ампер при диаметре 1,5 миллиметра. Максимальная суммарная токовая нагрузка на соединитель из семи контактов достигает 60 ампер.

Максимальное рабочее напряжение составляет 560 вольт или 700 вольт в зависимости от конкретной контактной группы и изоляции; для семиконтактных исполнений обычно принимается значение до 700 вольт. Сопротивление контактов не превышает 5 миллиом при диаметре 1 миллиметр и 2,5 миллиома при диаметре 1,5 миллиметра. Ёмкость между контактами — не более 6 пикофарад, сопротивление изоляции — не менее 5000 мегаом.

Электрическая прочность изоляции зависит от рабочего напряжения: при 560 вольтах изделие выдерживает испытательное напряжение 1850 вольт, при 700 вольтах — до 2300 вольт.

Механическая и климатическая стойкость

Теплостойкость исполнения «1» допускает рабочую температуру корпуса и изоляции до 100 градусов Цельсия. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 обеспечивает работу в широком диапазоне температур и влажности, в условиях повышенной вибрации и ударных нагрузок.

Разъём допускает многократные механические удары с пиковым ускорением порядка 1000 метров на секунду в квадрате, а также одиночные удары до 5000 метров на секунду в квадрате, что характерно для близких исполнений серий 2РМ и 2РМТ. Совокупность этих свойств делает изделие пригодным для ответственных применений, где важны стабильность контакта и стойкость к внешним воздействиям.

Область применения

• Измерительная техника и контрольно-измерительная аппаратура.
• Промышленное оборудование и системы управления.
• Авиационная и бортовая электроника.
• Общая электронная техника с повышенными требованиями к надёжности соединений.

Разъём 2РМТ27БПН7Ш2А1В с артикулом 3708 относится к категории 2РМТ27. Производитель в предоставленных данных не указан, характеристики VirtueMart не заполнены. Изделие поставляется как приборная вилка с штырьковыми контактами и золотым покрытием, рассчитанная на семь соединений и эксплуатацию в жёстких условиях.
