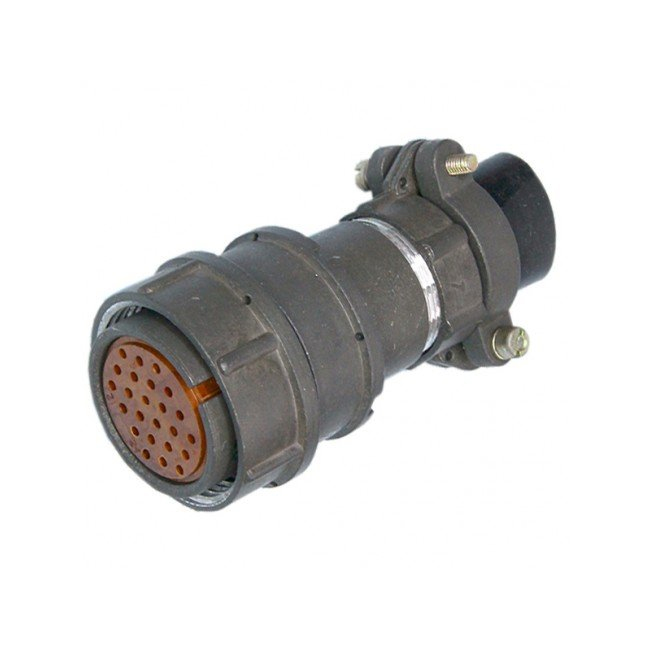

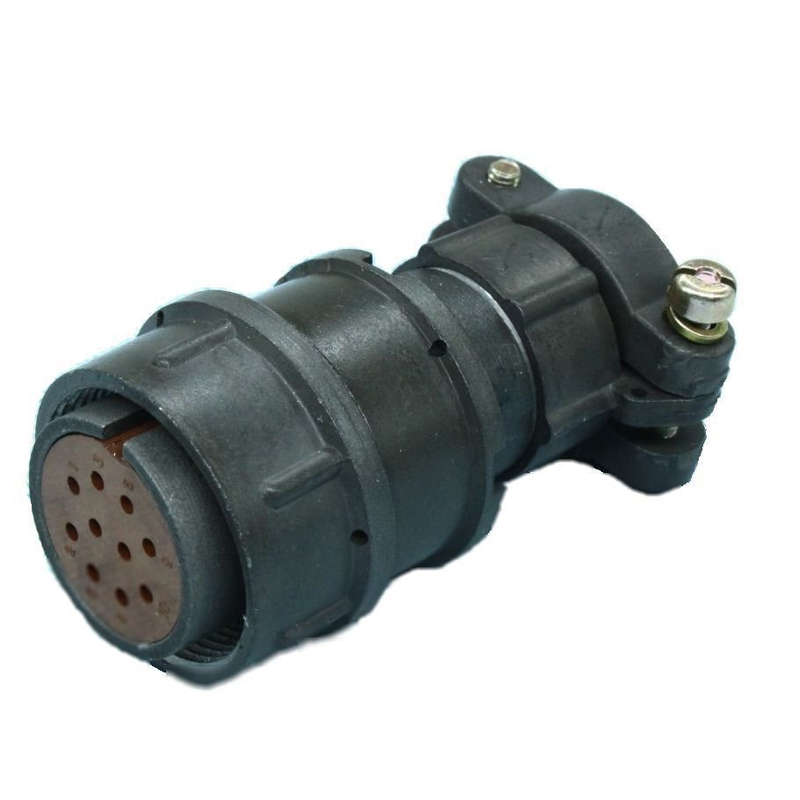

Назначение соединителя 2РМТ27БПН7Г2В1В

2РМТ27БПН7Г2В1В — это электрический круглый низкочастотный соединитель серии 2РМТ, выполненный в виде приборной розетки. Изделие предназначено для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в составе электронной и электротехнической аппаратуры, где требуется надёжное механическое и электрическое соединение при воздействии внешних факторов.

Артикул изделия — 80194. Категория товара — 2РМТ27. Производитель в предоставленных данных не указан.

Конструктивные особенности и электрические параметры

Корпус соединителя имеет блочное приборное исполнение диаметром 27 мм. Розетка оснащена 7 контактами, среди которых используются контакты с диаметрами 1 мм и 1,5 мм. Покрытие контактной группы — серебро, сочетание исполнения — Г2.

Основные электрические характеристики

• Максимальное рабочее напряжение: 560–700 В.
• Сопротивление контактов диаметром 1 мм — не более 5 мОм.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при напряжении 560 В и 2300 В при напряжении 700 В.
• Ёмкость между контактами — не более 6 пФ.

Указанные параметры подтверждают пригодность соединителя для низкочастотных цепей, где важны стабильное переходное сопротивление и высокая электрическая прочность изоляции.

Условия эксплуатации и надёжность

Соединитель рассчитан на всеклиматическое исполнение В2.1 по ГОСТ 15150-69. Теплостойкость изделия достигает 100 °С. Устройство сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², что соответствует 50 g.

Ресурсные показатели

• Наработка — не менее 1000 часов.
• Число циклов соединения и расчленения — 500.
• Срок сохраняемости — 15 лет.
• Габаритные размеры — 36 на 36 на 25 мм.
• Масса — 31 г.

Таким образом, 2РМТ27БПН7Г2В1В подходит для приборов, эксплуатируемых в жёстких условиях: при повышенной влажности, вибрационных нагрузках и перепадах температуры. Применение изделия оправдано в блоках радиоэлектронной аппаратуры, пультах управления и других устройствах, где необходима быстросъёмная розетка с семью контактами и серебряным покрытием.
