Назначение

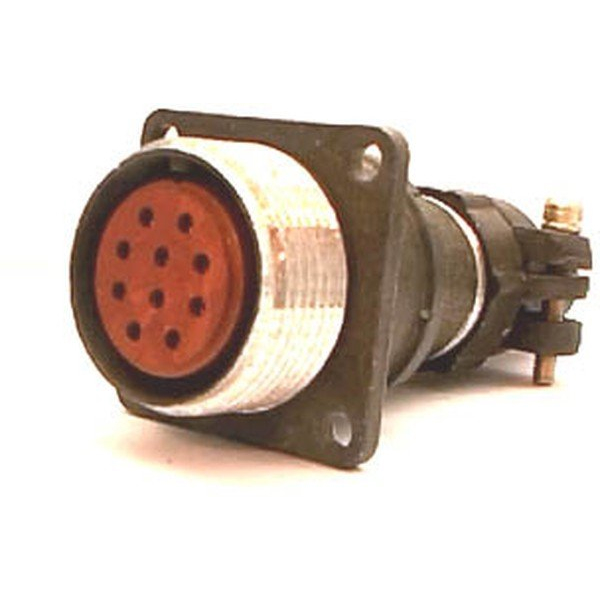

2РМТ27БПН7Г2В1В — цилиндрический негерметичный тропикоустойчивый электрический соединитель низкочастотный из серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется как блочная розетка с приборным корпусом и служит для электрического соединения и механического сочленения кабельных и приборных частей в составе электротехнической и радиоэлектронной аппаратуры. Исполнение рассчитано на эксплуатацию в тропических условиях, что подтверждается самой конструкцией серии 2РМТ.

Подтверждённые характеристики

Электрические параметры

• Диаметр контактов — 1 мм, количество контактов — 7.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — от 7 до 8 А.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Электрическая прочность — 1850–2300 В (амплитудное значение).

Условия эксплуатации

• Рабочий интервал температур — от минус 60 до плюс 100 градусов Цельсия.
• Число сочленений-расчленений — 500.
• Минимальная наработка — 5000 часов.
• Стойкость к механическим ударам: до 5000 метров на секунду в квадрате одиночные, до 1000 метров на секунду в квадрате многократные.
• Стойкость к линейному ускорению — до 2000 метров на секунду в квадрате.
• Устойчивость к тропическим условиям.

Конструкция и монтаж

Соединитель выполнен в виде блочной розетки с приборным корпусом. Диаметр посадочного отверстия составляет 27 мм. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение частей. Габаритные размеры корпуса — около 36 на 36 на 25 мм. Покрытие контактов — серебро или золото. Монтаж осуществляется пайкой, объёмным способом.

Применение

Благодаря сочетанию электрических и эксплуатационных параметров изделие применяется в аппаратуре, работающей в цепях постоянного и переменного тока с частотой до 3 МГц. Тропикоустойчивое исполнение и широкий температурный диапазон позволяют использовать соединитель в тяжёлых климатических условиях, при повышенной влажности и в составе оборудования, подвергающегося ударным и вибрационным нагрузкам. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильность стыковки. Объёмный монтаж пайкой предполагает стационарное использование в приборах и блоках, а не в полевых условиях с частой перекоммутацией.

Совместимость и срок службы

Изделие принадлежит к категории 2РМТ27, что указывает на типоразмер с посадочным отверстием 27 мм и контактами диаметром 1 мм. Совместимость определяется конструктивным исполнением и числом контактов — 7. Срок сохраняемости составляет от 15 до 25 лет, минимальная наработка — 5000 часов, ресурс сочленений — 500 циклов. Производитель в предоставленных данных не указан, сведения о сертификатах, стандартах, гарантии, стране производства и комплектации поставки отсутствуют.

Ключевые особенности

1. Блочная розетка с приборным корпусом и посадочным отверстием 27 мм.
2. Семь контактов диаметром 1 мм с покрытием серебром или золотом.
3. Тропикоустойчивое негерметичное исполнение серии 2РМТ.
4. Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.
5. Резьбовое сочленение с одношпоночной поляризацией.
6. Объёмный монтаж пайкой.
