Назначение соединителя 2РМТ27БПН7Г2В1В

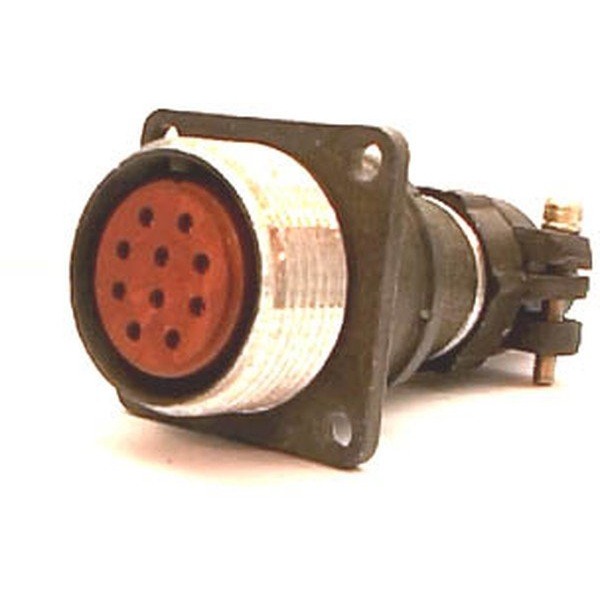

Соединитель (розетка) 2РМТ27БПН7Г2В1В представляет собой низкочастотный цилиндрический приборный разъём российского стандарта 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — внутренний объёмный монтаж в радиоэлектронной аппаратуре, то есть установка непосредственно на плате или внутри блока прибора.

Розетка применяется совместно с вилкой того же типоразмера. Сочленение выполняется посредством резьбового соединения и обеспечивает надёжную фиксацию ответных частей. Корпус имеет одношпоночную поляризацию, которая исключает неправильное подключение и гарантирует правильное взаимное расположение контактов при сборке.

Подтверждённые технические особенности

Разъём состоит из двух негерметичных частей: приборной розетки с прямым патрубком под монтаж в корпусе и соответствующей вилки — кабельной или приборной. Корпус блочный цилиндрический, резьбовое присоединение обеспечивает надёжный контакт и механическую фиксацию. Монтаж выполняется объёмным способом, через пайку или крепление к корпусу прибора.

Основные электрические и эксплуатационные параметры изделия:

• Количество контактов — 7.
• Покрытие контактов — серебро.
• Максимальное рабочее напряжение питания — до 560–700 В в зависимости от модификации и условий эксплуатации.
• Токовая нагрузка на один контакт — от 4 до 36 А.
• Суммарный ток на разъём — от 27 до 260 А.
• Сопротивление контактов — не более 5 мОм при диаметре 1 мм и 2,5 мОм при диаметре 1,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.
• Климатическое исполнение — всеклиматическое В2.1 по ГОСТ 15150.
• Допустимый верхний предел температуры среды — до +100 °C.

Механическая стойкость

Соединитель выдерживает вибрацию, многократные механические удары и линейные перегрузки до десятков g. Такая устойчивость к нагрузкам делает его пригодным для применения в бортовой и промышленной аппаратуре, где изделие подвергается интенсивным механическим воздействиям при эксплуатации и транспортировке.

Материалы и конструктивное исполнение

Контакты имеют серебряное покрытие, что способствует стабильности переходного сопротивления и снижению потерь в цепи. Негерметичное исполнение обеих частей соединения определяет область применения: разъём рассчитан на работу в условиях, где не требуется полная герметизация стыка, но предъявляются требования к климатической стойкости и механической прочности.

Разъём относится к категории 2РМТ27, что соответствует определённому типоразмеру корпуса и присоединительным размерам. Артикул изделия — 3707. Производитель в предоставленных данных не указан. Год актуальности сведений — 2026.

Применение

Благодаря совокупности характеристик соединитель 2РМТ27БПН7Г2В1В применяется в следующих областях:

1. Бортовая аппаратура — установка на платах и в блоках летательных и подвижных объектов, где важны стойкость к вибрации и ударам.
2. Промышленная электроника — коммутация цепей питания и сигнальных линий внутри приборов и шкафов управления.
3. Радиоэлектронная аппаратура общего назначения — объёмный монтаж в блоках, работающих на частотах до 3 МГц.
4. Цепи постоянного и переменного тока с рабочим напряжением до 560–700 В и токами в указанных пределах.

Совместное использование розетки с вилкой того же типоразмера обеспечивает разъёмное соединение, которое можно многократно сочленять и расчленять при обслуживании и замене блоков. Резьбовое присоединение и поляризация корпуса упрощают сборку и исключают ошибки при подключении.
