Назначение

Разъём 2РМТ27БПН24Ш1В1В производства компании «Элекон» (Казань) — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие относится к категории 2РМТ27 и представляет собой вилку приборного исполнения с внутренним объёмным монтажом.

Основное назначение разъёма — обеспечение надёжного электрического соединения между блоками и узлами в составе промышленного, приборного и электронного оборудования. Конструкция предусматривает негерметичное исполнение, одношпоночную поляризацию и 24 контакта прямой формы.

Подтверждённые особенности и характеристики

Разъём имеет металлический корпус и изолятор из карболита. Сопротивление изоляции составляет не менее 1000 МОм. Контакты изготовлены прямой формы и имеют серебряное покрытие, что обозначено символом «В» в наименовании.

• Количество контактов: 24
• Рабочий ток на контакт: от 4 до 36 А
• Максимальное напряжение: до 700 В
• Теплостойкость: до 100 °С
• Частотный диапазон: до 3 МГц
• Покрытие контактов: серебро
• Тип поляризации: одношпоночная
• Исполнение: негерметичное, приборное, с внутренним объёмным монтажом

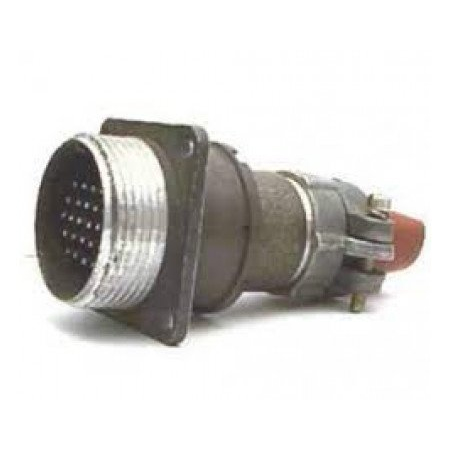

Внешний вид изделия соответствует типичному исполнению вилки серии 2РМТ: металлический корпус и красный вставной элемент. Общее количество контактов в серии 2РМТ варьируется от 4 до 50 в зависимости от типоразмера.

Применение и монтаж

Соединители серии 2РМТ применяются в промышленных системах, приборостроении и электронике для надёжного соединения электрических цепей. Разъём востребован в тех случаях, когда требуется компактное и устойчивое к внешним воздействиям соединение с большим числом контактов.

Монтаж возможен экранированными или неэкранированными кабелями, без патрубка, в прямом или угловом исполнении. Вид концевой гайки патрубка изменяется в зависимости от типа применяемого кабеля. Разъёмы выпускаются во всеклиматическом исполнении и проходят приёмку ОТК, что подтверждает их пригодность для эксплуатации в различных климатических условиях.

При подборе ответной части и аксессуаров следует учитывать тип поляризации, количество контактов и способ монтажа, чтобы обеспечить правильное сочленение и надёжную работу в составе конкретного устройства.
