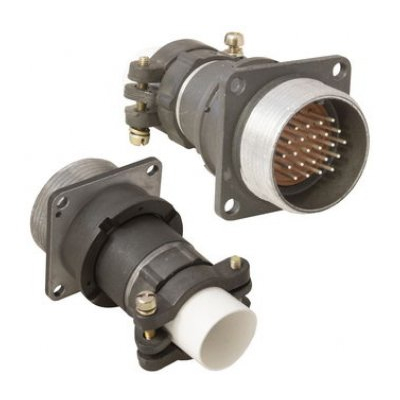

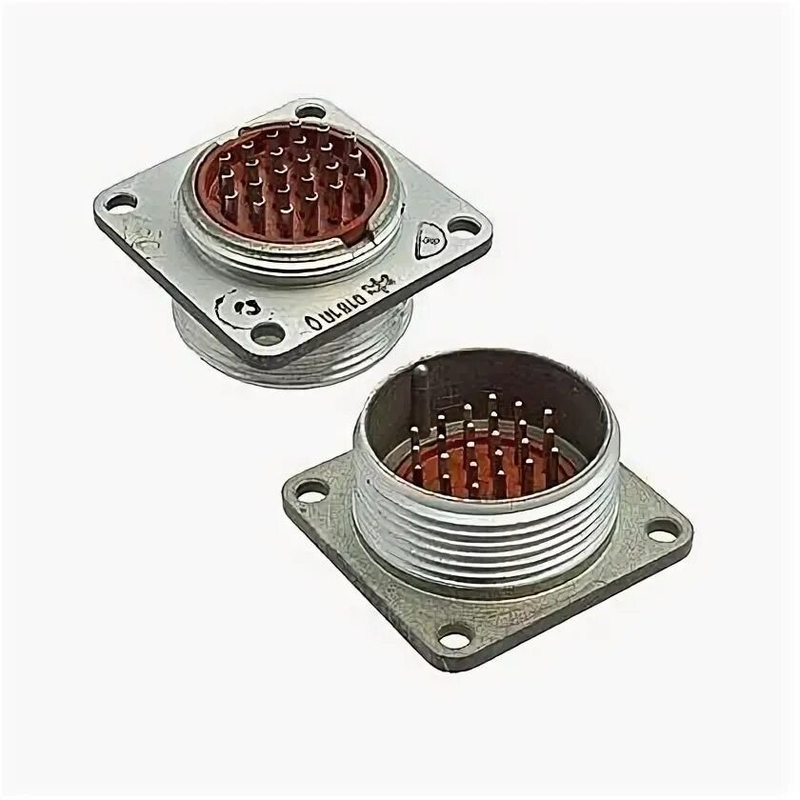

Назначение разъёма 2РМТ27БПН24Ш1В1В

Разъём 2РМТ27БПН24Ш1В1В производства завода «Элекон» — это цилиндрический низкочастотный электрический соединитель, относящийся к серии 2РМТ. Изделие предназначено для соединения и коммутации электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц. Такие соединители применяются там, где требуется надёжный электрический контакт и устойчивость к механическим нагрузкам при длительной эксплуатации.

Основное назначение данного разъёма — обеспечение электрического соединения между отдельными блоками, узлами и кабельными линиями в составе стационарной аппаратуры. Благодаря цилиндрической конструкции и фланцевому креплению он удобен для установки на панели, шасси и щиты управления, где важны простая фиксация ответной части и стабильность соединения при вибрации и умеренных механических воздействиях.

Подтверждённые особенности и технические данные

По имеющимся данным, разъём обладает следующими характеристиками:

• Тип корпуса — цилиндрический, негерметичный, с металлическим корпусом и изоляционным основанием под контакты из пластмассы или карболита.
• Количество контактов — 24 штыревых контакта, размещённых в одном типоразмере серии 2РМТ.
• Обозначение «Ш» указывает на штыревое исполнение контактов, а «ПН» — на негерметичный приборный разъём.
• Монтаж — приборный, с фланцевым креплением к панели, что обеспечивает жёсткую фиксацию корпуса на месте установки.
• Максимальное рабочее напряжение обычно составляет до порядка нескольких сотен вольт (примерно до 700 В постоянного или переменного тока) в зависимости от исполнения и условий применения.
• Рабочий ток на отдельный контакт — десятки ампер; в разных исполнениях серии 2РМТ этот показатель может варьироваться от нескольких до примерно 30–36 А на контакт, а точные значения для данного типа следует уточнять по технической документации.
• Разъём относится к серийным изделиям завода «Элекон» и рассчитан на длительную эксплуатацию в промышленных условиях с возможностью многократных циклов соединения и разъединения.

Конструкция соединителя обеспечивает устойчивый электрический контакт и механическую фиксацию сочленённых частей. Это делает изделие пригодным для стационарной аппаратуры, где важны предсказуемость соединения и удобство обслуживания.

Применение и условия эксплуатации

Разъём 2РМТ27БПН24Ш1В1В применяется в системах связи, измерительной и промышленной аппаратуре, а также в радиотехнических устройствах. Он востребован в щитах управления, блоках питания, пультах и стойках, где необходимо соединять многожильные кабели с большим числом цепей. Благодаря 24 контактам изделие позволяет передавать как силовые, так и сигнальные цепи в рамках одного соединения.

При монтаже разъём устанавливается на панель с помощью фланца, что упрощает его замену и обслуживание. Ответная часть соединяется с ним осевым движением, обеспечивая плотный контакт штыревых элементов с гнёздами. Для продолжительной и безопасной работы рекомендуется соблюдать предельные значения напряжения и тока, указанные в технической документации, и учитывать негерметичное исполнение корпуса, которое не предназначено для эксплуатации в условиях прямого воздействия влаги и агрессивных сред.

В целом 2РМТ27БПН24Ш1В1В — это надёжное серийное изделие отечественного производства, рассчитанное на длительный срок службы в промышленной и измерительной аппаратуре, где требуется механически прочная и удобная в обслуживании коммутация электрических цепей.
