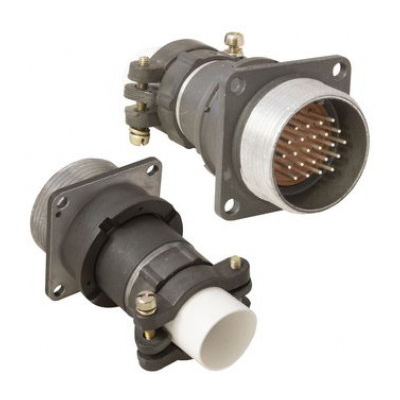

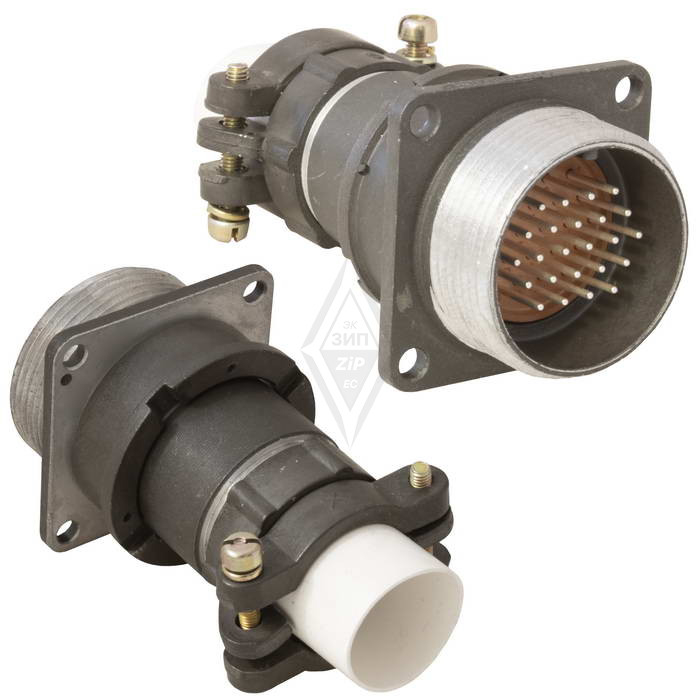

Назначение разъёма 2РМТ27БПН24Ш1В1В

Разъём 2РМТ27БПН24Ш1В1В производства «Элекон» представляет собой низкочастотный цилиндрический электрический соединитель общего назначения. Он предназначен для электрического соединения кабелей и приборных блоков в цепях постоянного и переменного тока с частотой до нескольких мегагерц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжная коммутация цепей питания и сигналов в составе блоков и кабельных сборок.

Соединитель относится к серии 2РМТ и имеет условный размер корпуса 27. Конструктивно он выполнен как вилка с резьбовым соединением, что обеспечивает механическую фиксацию сочленённой пары и устойчивость к вибрационным нагрузкам при эксплуатации.

Подтверждённые особенности конструкции

В маркировке 2РМТ27БПН24Ш1В1В заложены основные признаки исполнения изделия. Рассмотрим их подробнее.

• 2РМТ — обозначение типа ряда цилиндрических разъёмов.
• 27 — габарит корпуса (условный размер).
• Б — блочное исполнение, то есть блок для внутреннего монтажа.
• П — низкочастотный негерметичный соединитель.
• Н — негерметичное исполнение.
• 24 — общее число контактов.
• Ш — вилка.
• 1 — номер сочетания контактов.
• В — серебряное покрытие контактов.
• 1В — всеклиматическое исполнение.

Контакты в данном разъёме извлекаемые, с возможностью подключения по методу обжима. Это упрощает монтаж кабельных сборок и позволяет при необходимости заменять отдельные контакты без замены всего соединителя. Покрытие контактов — серебро или золото, что обеспечивает хорошую контактную стойкость и низкое переходное сопротивление.

Технические характеристики и применение

Разъём 2РМТ27БПН24Ш1В1В рассчитан на работу в цепях постоянного и переменного тока. Максимальное рабочее напряжение составляет до нескольких сотен вольт; в разных источниках указываются значения порядка 560–700 В амплитудного или рабочего напряжения. Рабочий ток на контакты — от нескольких до десятков ампер в зависимости от диаметра и сочетания контактов.

Климатическое исполнение изделия — всеклиматическое, что обозначено индексом «В» в маркировке. Теплостойкость достигает 100 °C. Соединитель предназначен для использования в нормальных и повышенных климатических условиях, в том числе в тропическом исполнении. При этом он не является герметичным, поэтому его следует применять там, где не требуется полная защита от влаги и агрессивных сред под давлением.

Область применения разъёма охватывает радиоэлектронную и радиотехническую аппаратуру, приборные блоки, кабельные сборки и другие устройства, где необходимо обеспечить надёжное электрическое соединение с возможностью многократного сочленения и расчленения. Благодаря резьбовому соединению вилка надёжно фиксируется в ответной части, что особенно важно в условиях вибрации и подвижных соединений.

Краткое резюме

2РМТ27БПН24Ш1В1В «Элекон» — это цилиндрический низкочастотный разъём серии 2РМТ с корпусом размера 27, 24 контактами, блочным исполнением и всеклиматическим исполнением. Он предназначен для монтажа в радиоэлектронной аппаратуре, поддерживает обжимное подключение контактов и имеет покрытие контактов серебром или золотом. Изделие подходит для цепей постоянного и переменного тока с частотой до нескольких мегагерц и эксплуатируется в нормальных и повышенных климатических условиях, включая тропическое исполнение.
