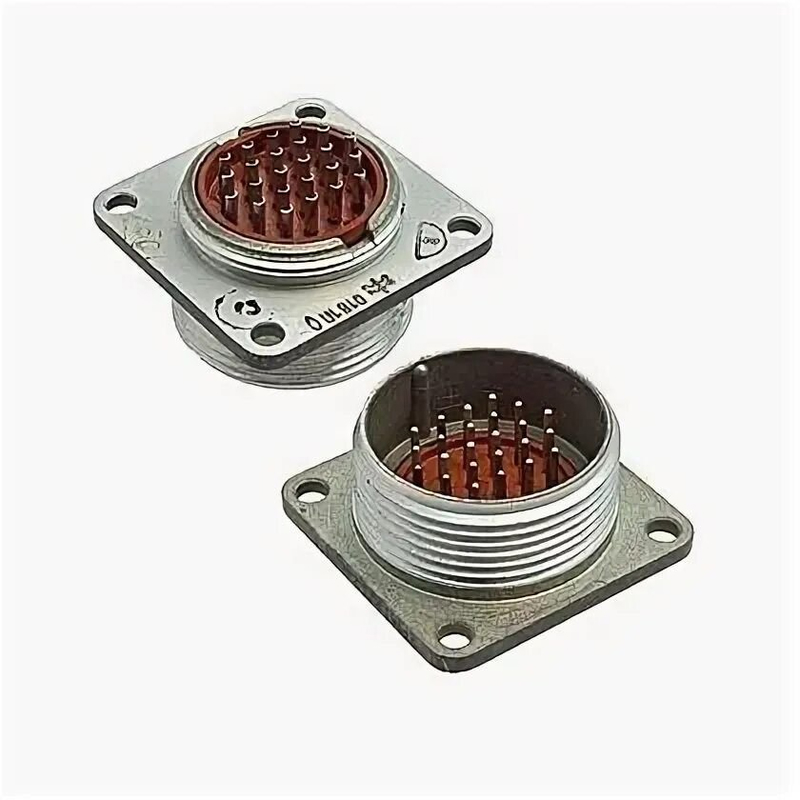

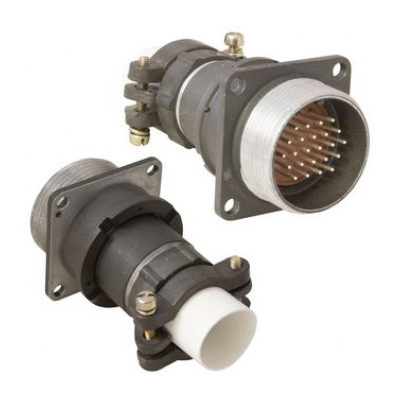

2РМТ27БПН24Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель из серии 2РМТ, предназначенный для надежного электрического соединения в различных устройствах.

Основные характеристики

Это вилка приборная (блочная) с прямым патрубком для неэкранированного кабеля, имеющая посадочный диаметр корпуса 27 мм и 24 контакта диаметром 1 мм. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка на контакт — до 7–8 А, сопротивление изоляции — не менее 1000–5000 МОм. Диапазон рабочих температур — от -60 до +100 °C, количество сочленений-расчленений — до 500, минимальная наработка — 5000 часов. +5

Конструкция и монтаж

Соединитель состоит из вилки и розетки, имеет блочный корпус, резьбовое сочленение и покрытие контактов серебром или золотом. Монтаж выполняется объемным способом пайкой, внутренний, подходит для всеклиматического и тропикоустойчивого исполнения. Выдерживает вибрацию до 1000–2000 м/с² (100–200 g), повышенную влажность до 98% при +40 °C и атмосферные давления от 1,33·10⁻² до 50,6·10⁴ Па. +3

Применение

Такие разъемы используются в электронике, приборостроении и оборудовании, где требуется надежная передача сигналов и тока в суровых условиях. Срок сохраняемости — 15–25 лет.
