Назначение соединителя 2РМТ27БПН24Ш1В1В

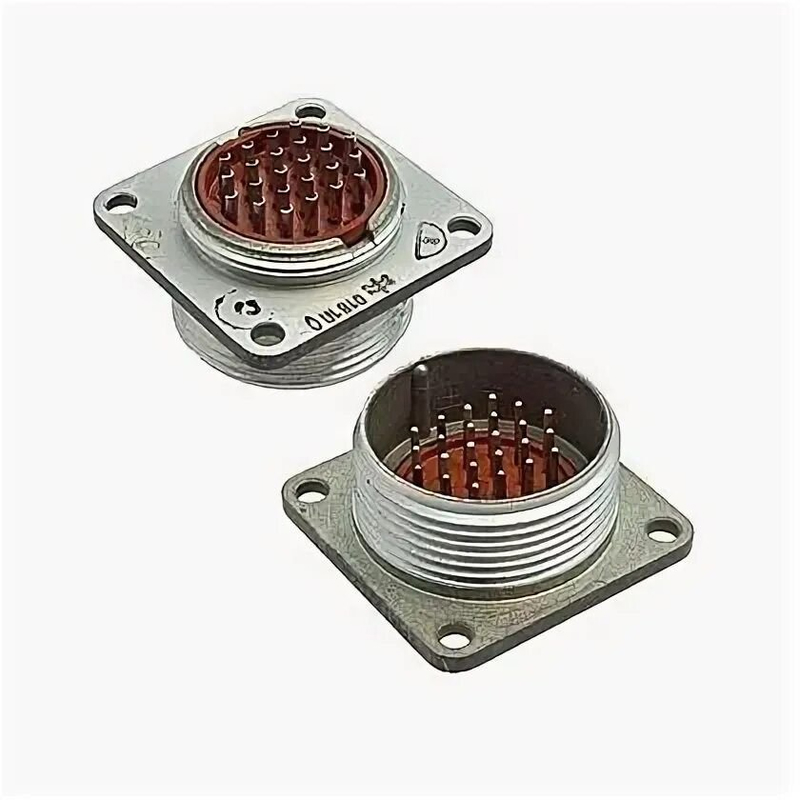

2РМТ27БПН24Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для электрического соединения кабелей и приборов внутри помещений в промышленных и приборных системах.

Артикул изделия — 80196, категория — 2РМТ27. Производитель в данных каталога не указан. Соединитель относится к блочным вилкам, то есть представляет собой приборную часть соединения, устанавливаемую на корпус прибора или блока.

Конструкция и особенности

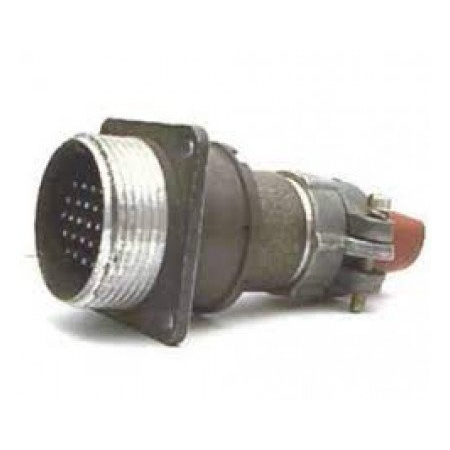

Корпус соединителя имеет условный размер 27, оснащён прямым патрубком и гайкой для неэкранированного кабеля. Резьбовая фиксация обеспечивает надёжное удержание сочленённых частей, а одношпоночная поляризация исключает неправильное соединение.

Внутри корпуса размещён изолятор и 24 контакта диаметром 1 мм с серебряным покрытием. Конструкция обеспечивает пылезащищённость в соединённом состоянии. Соединитель состоит из корпуса, изолятора и контактов.

Основные особенности

• Блочная вилка (приборная часть) с условным размером корпуса 27.
• Прямой патрубок и гайка для неэкранированного кабеля.
• 24 контакта диаметром 1 мм с серебряным покрытием.
• Резьбовая фиксация и одношпоночная поляризация.
• Пылезащищённость в соединённом состоянии.
• Тропикоустойчивое исполнение.

Технические параметры

Максимальное рабочее напряжение составляет 560 В или 700 В. Электрическая прочность изоляции достигает 1850–2300 В. Сопротивление контактов — не более 5 мОм. Сопротивление изоляции — не менее 5000 МОм. Ёмкость между контактами — не более 6 пФ. Теплостойкость — до 100 °C.

Всеклиматическое исполнение соответствует ГОСТ 15150-69 (В2.1). Рабочая частота цепей — до 3 МГц. Соединитель является негерметичным.

Применение

Соединитель используется внутри помещений для надёжного соединения в промышленных и приборных системах. Он подходит для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Благодаря тропикоустойчивому исполнению изделие может применяться в условиях повышенной влажности и температуры в пределах указанных параметров.

Типовая область применения — подключение неэкранированных кабелей к приборам и блокам, где требуется резьбовое соединение с поляризацией и защита от пыли в сочленённом состоянии.

Комплектация и сведения каталога

Отдельные сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют. В каталоге указаны следующие сведения о поставках: за 2016 год — 5 штук; за 2020 (2021) — 27 штук; за 2021 — 5 штук. Иных подтверждённых данных о товаре не приводится.
