Назначение разъёма 2РМТ27БПН24Г1В1В

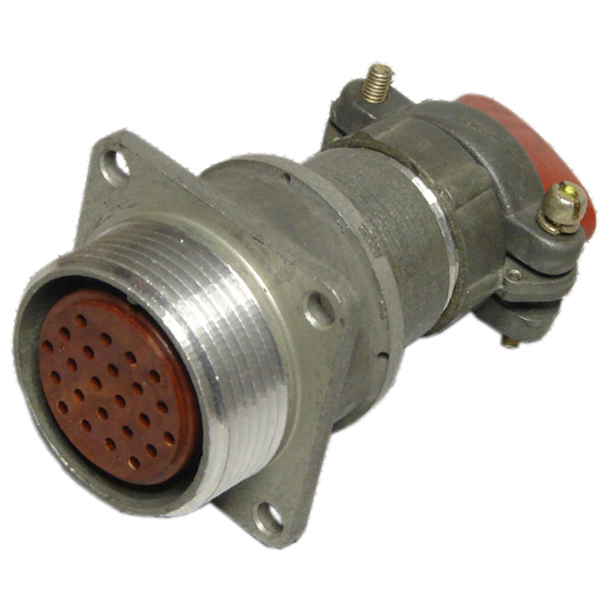

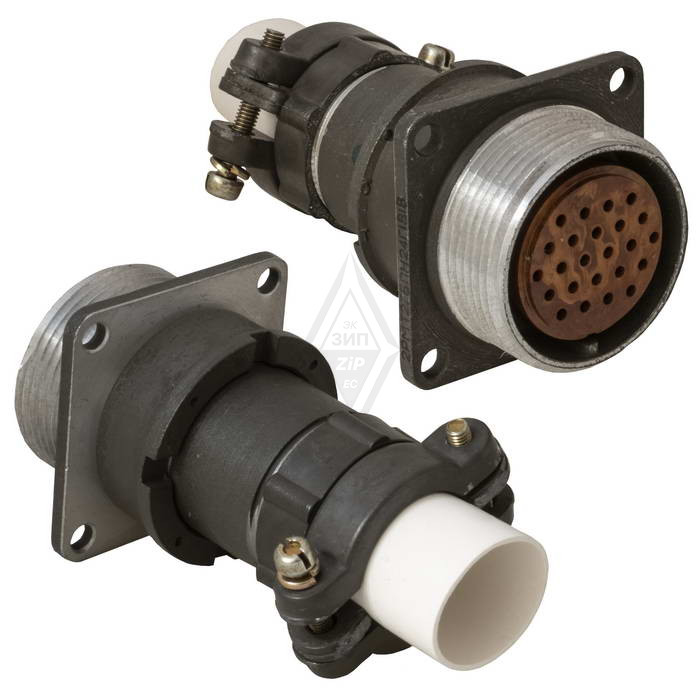

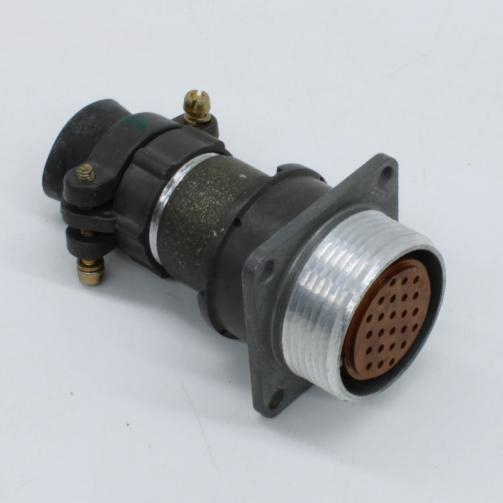

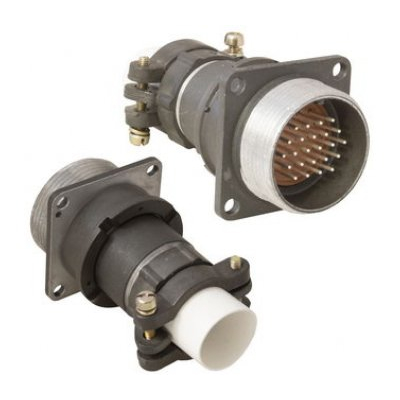

2РМТ27БПН24Г1В1В производства «Элекон» (Казань) — это цилиндрический низкочастотный разъём-розетка серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц. Разъём применяется для электрического соединения приборов, блоков и кабелей в радиоэлектронной аппаратуре.

Конструктивно изделие относится к блочным цилиндрическим низкочастотным соединителям внутреннего объёмного монтажа. Это означает, что розетка устанавливается непосредственно на блок или панель, а монтаж проводников выполняется со стороны внутреннего объёма аппаратуры.

Подтверждённые особенности конструкции

Корпус разъёма имеет типоразмер «27Б» и выполнен в металле. Исполнение — блочное, с прямым патрубком, что позволяет крепить изделие на щит или панель и обеспечивает удобный ввод кабеля или жгута.

В розетке размещено 24 контактных гнезда. Контактный диаметр составляет 1 миллиметр. Такое количество контактов и их размер типичны для разъёмов серии 2РМТ и рассчитаны на номинальные токи до нескольких ампер на контакт.

Электрические параметры изделия характеризуются следующими свойствами:

• низкое сопротивление изоляции — не менее нескольких тысяч мегом;
• небольшая ёмкость между контактами — единицы пикофарад;
• высокая электрическая прочность изоляции — порядка двух киловольт;
• рабочие напряжения — около 500–700 вольт.

Обозначение «2РМТ27БПН24Г1В1В» расшифровывается последовательно: серия 2РМТ, типоразмер 27Б, розетка блочная, прямой патрубок, 24 контакта, контактный диаметр 1 миллиметр, исполнение Г1В1В, определяющее тип контакта и условия окружающей среды по ГОСТ и техническим условиям.

Применение и совместимость

Разъём востребован в радиоэлектронной аппаратуре, где требуется надёжное соединение блоков и кабелей при внутреннем объёмном монтаже. Блочное исполнение с прямым патрубком и металлическим корпусом позволяет применять изделие в составе щитов, панелей и приборных стоек.

Изготовление ведётся в соответствии с техническими условиями на разъёмы серии 2РМТ. Это обеспечивает совместимость по гальваническому покрытию, геометрии и механической прочности с другими разъёмами данной серии, что упрощает комплектацию и замену элементов в уже существующей аппаратуре.

Категория товара — 2РМТ27, артикул 50319, производитель — «Элекон». Год сведений о товаре — 2017.
