Назначение соединителя

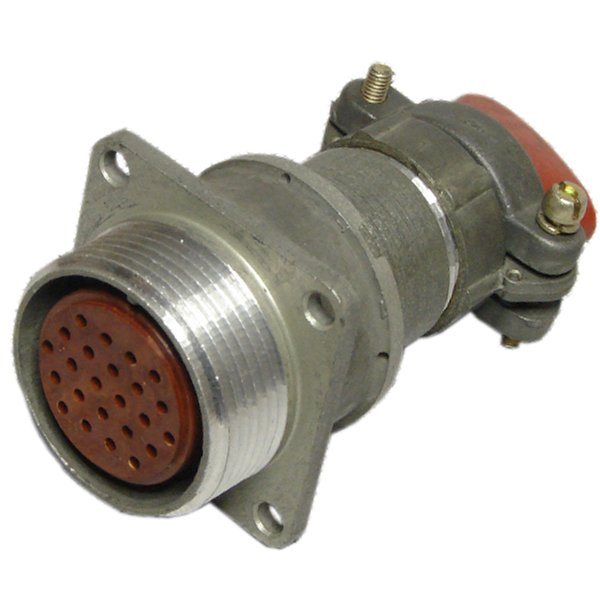

Соединитель 2РМТ27БПН24Г1В1В — это блочная (приборная) розетка из серии низкочастотных цилиндрических разъёмов РМ и РМТ. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с частотой до примерно 3 МГц. Разъём применяется там, где требуется надёжный низкочастотный контакт с возможностью повторного сочленения и расчленения, например в радиоэлектронной аппаратуре, приборах и промышленных устройствах.

Конструкция серии 2РМТ использует резьбовое сочленение с одношпоночной поляризацией корпусов. Такое решение предотвращает неправильное подключение и обеспечивает механическую фиксацию ответных частей при воздействии вибрации и ударов.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его исполнении:

• 2РМТ — серия низкочастотного цилиндрического соединителя с резьбовым соединением.
• 27 — условный размер корпуса.
• Б — блочная (приборная) конструкция корпуса.
• ПН — прямой кожух и гайка патрубка для неэкранированного кабеля.
• 24 — количество контактов, всего 24 контакта.
• Г — розетка (гнездо).
• 1В1В — сочетание контактов 1, покрытие контактов серебром, теплостойкость до +100 °C, всеклиматическое исполнение.

Таким образом, перед нами приборная розетка с 24 контактами, серебряным покрытием и расширенным климатическим исполнением, оснащённая прямым патрубком под неэкранированный кабель.

Электрические параметры

Рабочее напряжение соединителя составляет до примерно 560–700 В (амплитудное значение), что зависит от конкретных условий эксплуатации и применяемых стандартов. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Ёмкость между контактами не превышает порядка 6 пФ, что важно для работы на повышенных частотах в пределах низкочастотного диапазона.

Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и снижает потери на контактных парах. Монтаж проводов, как правило, выполняется объёмной пайкой на контактных стержнях, что реализовано в конструкции данного изделия.

Условия эксплуатации

Температурный диапазон работы обычно составляет от около минус 60 до плюс 100 °С. Такая теплостойкость в сочетании со всеклиматическим исполнением позволяет применять разъём в широком спектре климатических условий, включая районы с холодным и жарким климатом.

Соединитель выдерживает значительные вибрационные нагрузки: частоты от 1 до 1000 Гц с ускорением до примерно 490 м/с². Изделие способно воспринимать одиночные удары с ускорением до порядка 5000 м/с² и многократные удары с ускорением до около 1000 м/с². В сочленённом состоянии обеспечивается пылезащищённость контактов и зон подводки проводов.

Применение и ресурс

Соединители серии 2РМТ применяются в различных радиоэлектронных и промышленных устройствах, где требуется надёжный низкочастотный электрический контакт. Ресурс сочленения достигает до 500 циклов, что позволяет многократно подключать и отключать разъём без потери рабочих характеристик.

Блочное исполнение корпуса облегчает установку изделия непосредственно на приборной панели или шасси. Прямой кожух с гайкой патрубка рассчитан на подключение неэкранированного кабеля и обеспечивает механическую защиту зоны подводки проводов.

Основные подтверждённые особенности

• Блочная (приборная) розетка с 24 контактами серии 2РМТ.
• Резьбовое сочленение с одношпоночной поляризацией корпусов.
• Серебряное покрытие контактов и сочетание контактов 1.
• Всеклиматическое исполнение и теплостойкость до +100 °C.
• Рабочее напряжение до примерно 560–700 В (амплитудное).
• Сопротивление изоляции не менее 5000 МОм, ёмкость между контактами не более порядка 6 пФ.
• Устойчивость к вибрации и ударам в указанных пределах.
• Ресурс сочленения до 500 циклов, монтаж проводов объёмной пайкой.

Артикул изделия — 20430, год внесения в каталог — 2014. Производитель в представленных данных не указан. При подборе ответных частей следует учитывать условный размер корпуса 27, тип розетки и количество контактов, чтобы обеспечить полную совместимость по поляризации и резьбовому соединению.
