Назначение разъёма 2РМТ27БПЭ7Ш2В1В

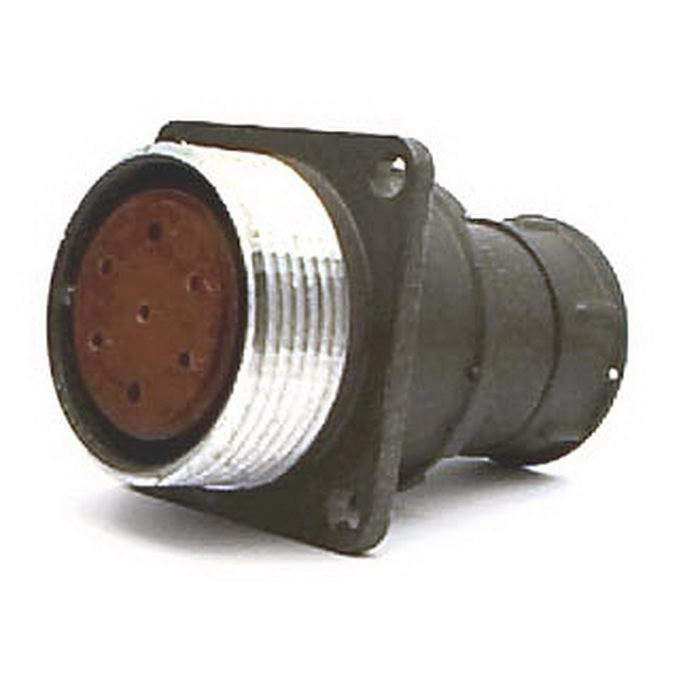

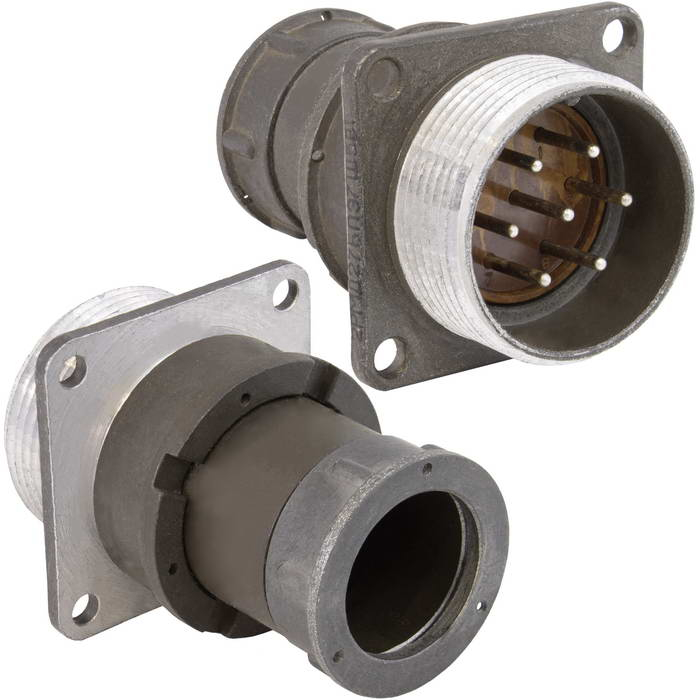

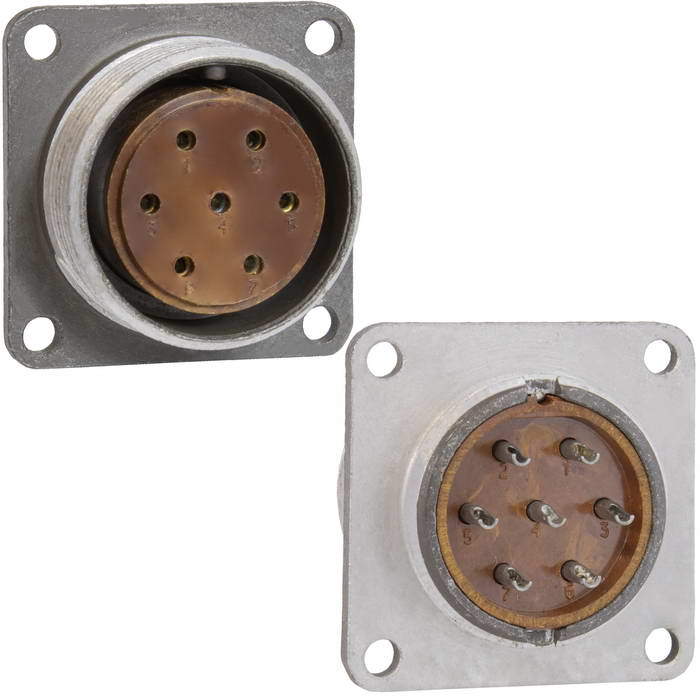

Вилка 2РМТ27БПЭ7Ш2В1В производства Элекон предназначена для надёжного электрического соединения в цепях промышленного оборудования. Изделие относится к серии 2РМТ и применяется там, где требуется передача сигналов и мощности при воздействии вибрации, перепадов температуры и агрессивных сред.

Разъём имеет блочный приборный корпус с посадочным диаметром 27 мм и негерметичное исполнение. Такое сочетание делает его удобным для монтажа внутри приборов, шкафов и кабельных систем, где не предъявляется требований к полной герметичности соединения.

Подтверждённые технические особенности

Конструкция разъёма рассчитана на эксплуатацию в жёстких условиях и соответствует российским стандартам производства. Ниже перечислены характеристики, заявленные для данной модели.

• Количество контактов — 7, с диаметрами 1 мм и 1,5 мм.
• Рабочий ток на контакт — от 4 до 36 А.
• Рабочее напряжение — до 700 В.
• Рабочая частота — до 3 МГц.
• Теплостойкость — до 100 градусов Цельсия.
• Климатическое исполнение — В2.1 по ГОСТ 15150-69, рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия.
• Покрытие контактов — серебро.
• Вид корпуса — блочный приборный.
• Монтаж — пайка в объёмном варианте.
• Соединение — резьбовое, с ресурсом до 500 циклов.

Негерметичное исполнение в сочетании с всеклиматическим исполнением В2.1 позволяет использовать разъём в широком спектре условий, характерных для промышленной эксплуатации. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжный контакт при передаче сигналов и питания.

Электрические параметры и режимы работы

Разъём поддерживает рабочий ток от 4 до 36 А на контакт, что позволяет применять его как в слаботочных сигнальных цепях, так и в цепях передачи мощности. Напряжение до 700 В и частоты до 3 МГц делают модель пригодной для большинства задач промышленной автоматики и приборных систем.

Резьбовое соединение обеспечивает механическую фиксацию и выдерживает до 500 циклов сочленения и расчленения. Это важно для оборудования, которое предполагает периодическое подключение и отключение кабельных сборок.

Условия эксплуатации и монтаж

Монтаж выполняется пайкой в объёмном варианте. Такой способ установки применяется при сборке приборов и кабельных систем, где требуется надёжное неразъёмное крепление проводников к контактам вилки.

Температурный диапазон от минус 60 до плюс 100 градусов Цельсия и исполнение В2.1 по ГОСТ 15150-69 подтверждают пригодность разъёма для работы в самых разных климатических зонах. Устойчивость к вибрации и агрессивным средам делает изделие востребованным в промышленности.

Применение

Разъёмы серии 2РМТ, включая модель 2РМТ27БПЭ7Ш2В1В, используются в приборах, кабельных системах и промышленном оборудовании для передачи сигналов и электрической мощности. Их выбирают электрические инженеры и специалисты по автоматизации благодаря сочетанию высокой надёжности, соответствию российским стандартам и возможности работы в условиях вибрации и агрессивных сред.

Модель подходит для оснащения блочных приборных корпусов, где компактный посадочный диаметр 27 мм и семь контактов обеспечивают достаточное число линий связи при умеренных габаритах соединителя.
