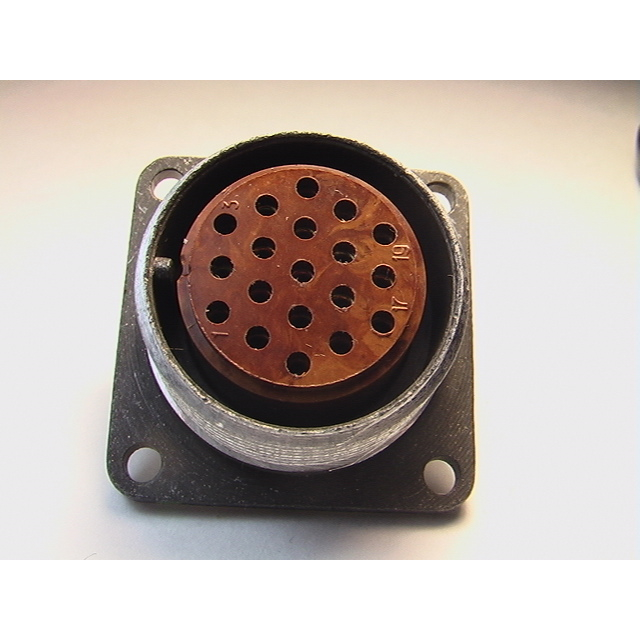

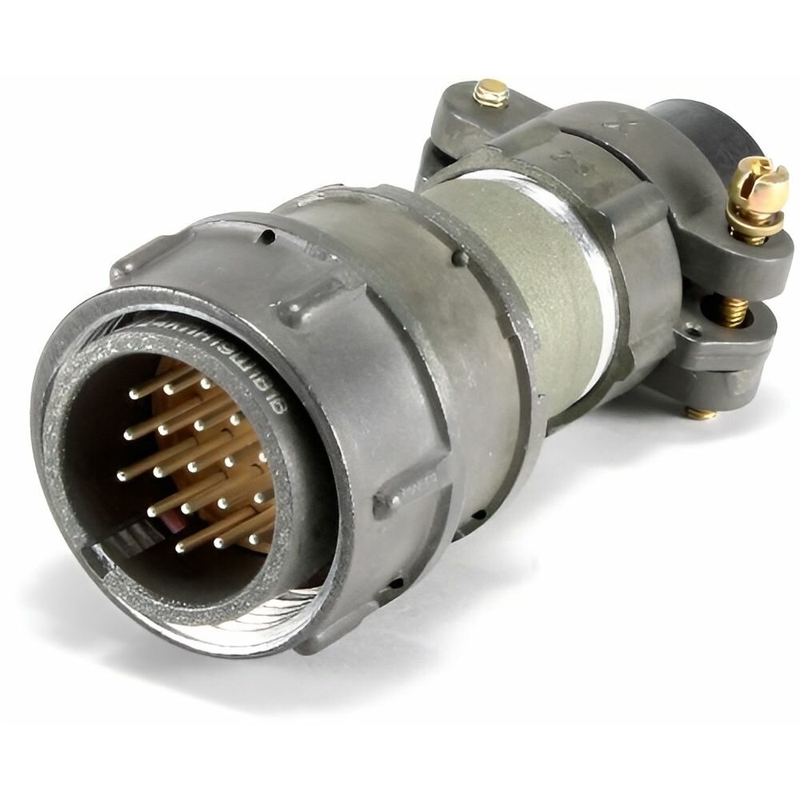

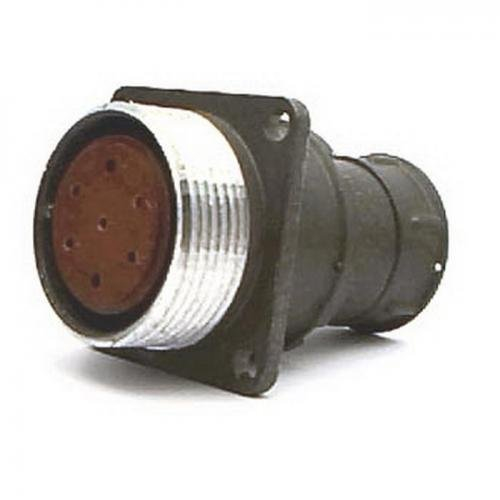

2РМТ27БПЭ24Ш1А1

Цена:

2600 ₽

Технические характеристики

2РМТ27БПЭ24Ш1А1

2РМТ27БПЭ24Ш1А1 — это блочная вилка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока.

Технические характеристики

Токовая нагрузка на одиночный контакт составляет 5 А, а максимальная суммарная на соединитель — 100 А. Максимальное рабочее напряжение — 560 В, сопротивление контактов — не более 5 мОм, а электрическая прочность изоляции — 1850 В.

Сопротивление изоляции не менее 5000 МОм, ёмкость между контактами — не более 6 пФ. Соединитель имеет 24 контакта, резьбовое сочленение, одношпоночную поляризацию и прямой патрубок длиной 62,5 мм при массе не более 30,5 г.

Условия эксплуатации

Рабочая температура от -60°C до +100°C, с возможностью смены до +250°C и повышенной влажностью до 98% при +25°C. Выдерживает синусоидальную вибрацию (1–5000 Гц, 490 м/с²), акустический шум (до 170 дБ), механические удары (до 5000 м/с²) и линейное ускорение 2000 м/с².

Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет. Подходит для всеклиматического исполнения, устойчив к влажному теплу, инею, соляному туману и другим факторам.

Описание

Назначение соединителя 2РМТ27БПЭ24Ш1А1

2РМТ27БПЭ24Ш1А1 — это блочная вилка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока, где требуется надёжная коммутация большого числа проводников в условиях повышенных механических и климатических нагрузок. Блочное исполнение вилки позволяет монтировать её непосредственно на корпус аппаратуры, что упрощает сборку и обслуживание электрических соединений.

Конструктивные особенности

Количество контактов — 24.
Тип сочленения — резьбовое.
Поляризация — одношпоночная, исключающая неправильное соединение ответных частей.
Патрубок прямой, длиной 62,5 мм.
Масса изделия — не более 30,5 грамма.

Подтверждённые электрические характеристики

Токовая нагрузка на одиночный контакт составляет 5 А, а максимальная суммарная нагрузка на соединитель — 100 А. Максимальное рабочее напряжение достигает 560 В. Сопротивление контактов не превышает 5 мОм, что обеспечивает стабильность передачи сигнала и минимизацию потерь.

Электрическая прочность изоляции составляет 1850 В. Сопротивление изоляции — не менее 5000 МОм. Ёмкость между контактами не превышает 6 пФ, что важно при передаче низкочастотных сигналов и снижает взаимное влияние соседних цепей.

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур: от минус 60 °C до плюс 100 °C, с возможностью смены температур до плюс 250 °C. Допускается эксплуатация при повышенной влажности до 98 % при температуре плюс 25 °C.

Изделие выдерживает синусоидальную вибрацию с частотой от 1 до 5000 Гц при ускорении 490 м/с², акустический шум уровнем до 170 дБ, механические удары с ускорением до 5000 м/с² и линейное ускорение 2000 м/с².

Ресурс и сохраняемость

Минимальная наработка — 1000 часов.
Число сочленений-расчленений — 500.
Срок сохраняемости — 15 лет.

Применение и устойчивость к внешним факторам

Благодаря всеклиматическому исполнению соединитель 2РМТ27БПЭ24Ш1А1 подходит для эксплуатации в жёстких условиях окружающей среды. Он устойчив к воздействию влажного тепла, инея, соляного тумана и других неблагоприятных факторов. Такие свойства делают его применимым в аппаратуре, работающей на открытом воздухе, в прибрежных зонах, а также в составе оборудования, подверженного вибрациям и ударным нагрузкам.

Вилка находит применение в электрических цепях постоянного и переменного тока различного назначения, где требуется компактное многоконтактное соединение с резьбовым креплением и одношпоночной поляризацией. Артикул изделия — 3715, категория — 2РМТ27.
