Назначение разъёма 2РМТ27БПЭ24Г1В1В

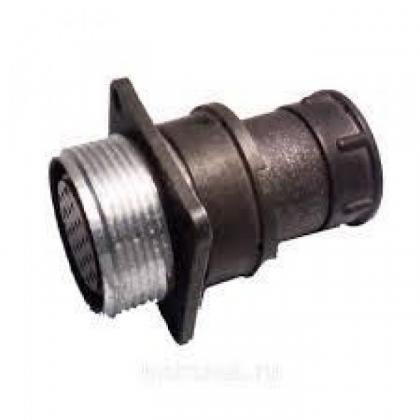

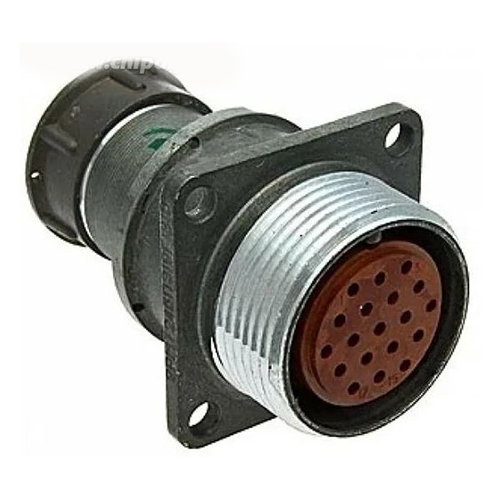

Разъём 2РМТ27БПЭ24Г1В1В производства Элекон (Казань) представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель внутреннего объёмного монтажа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в узлах и блоках аппаратуры специального и общего назначения.

Благодаря всеклиматическому исполнению и стойкости к воздействию тропического климата разъём востребован в военной и промышленной технике, где требуются надёжная передача сигнала и питания, а также устойчивость к внешним условиям эксплуатации. Артикул изделия — 50324, категория — 2РМТ27.

Подтверждённые технические особенности

Разъём имеет условный размер корпуса 27 мм и 24 контакта. Ниже перечислены основные характеристики, заявленные для данной модели.

• Рабочий ток на контакт: от 4 до 36 А.
• Максимальное напряжение: до 700 В.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Тип монтажа: внутренний объёмный.
• Исполнение: негерметичное, тропикоустойчивое, экранированное.
• Основание корпуса: карболит, корпус металлический.
• Покрытие контактов: серебряное.

Конструкция обеспечивает экранирование цепи, что важно при работе в условиях возможных электромагнитных помех. Сочетание металлического корпуса и карболитового основания даёт механическую прочность и электроизоляционные свойства.

Расшифровка обозначения 2РМТ27БПЭ24Г1В1В

Маркировка изделия построена по стандартной схеме серии 2РМТ и содержит следующие сведения:

1. 2РМТ — серия низкочастотных цилиндрических разъёмов.
2. 27 — условный размер корпуса, 27 мм.
3. Б — приборное исполнение.
4. П — прямой патрубок.
5. Э — экранированный.
6. 24 — число контактов.
7. Г1 — гнездовой тип контактов.
8. В1В — покрытие серебром, всеклиматическое исполнение.

Такая расшифровка позволяет однозначно идентифицировать тип разъёма и его ключевые параметры при подборе и заказе.

Применение и совместимость

Разъём применяется в составе узлов и блоков аппаратуры специального и общего назначения, эксплуатируемой в сложных климатических условиях. Его используют в военной и промышленной технике, где необходимы устойчивость к тропическому климату, широкий температурный диапазон и надёжная работа при токах до 36 А и напряжении до 700 В.

Модель входит в серию 2РМТ, в рамках которой выпускаются аналогичные разъёмы с разным числом контактов — от 7 до 50. Это позволяет использовать изделия серии в однотипных конструкциях с различной контактной нагрузкой.
