Назначение разъема

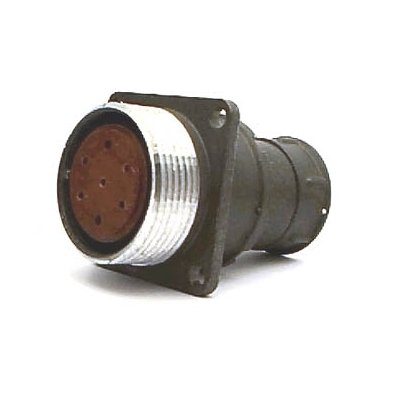

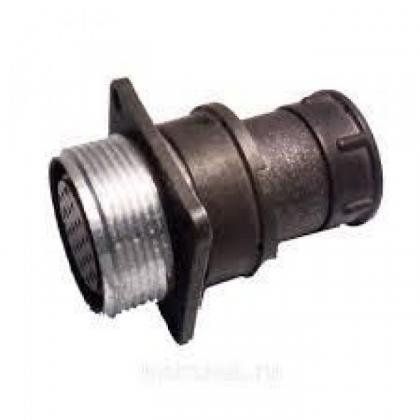

2РМТ27БПЭ24Г1В1В «5» от производителя Элекон представляет собой цилиндрический низкочастотный негерметичный разъем с экранированием. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется в радиоэлектронной аппаратуре, где требуется надежное электрическое соединение с защитой от электромагнитных помех за счет экранирующего корпуса.

Разъем относится к категории 2РМТ27 и выпускается в заводской упаковке с приемкой «5». Год выпуска — 2014.

Конструктивные особенности

Корпус разъема имеет условный размер 27 и оснащен 24 контактами диаметром 1,5 мм. Тип исполнения — блочный (приборный), что обозначено буквой Б в маркировке. Прямой патрубок обеспечивает удобный монтаж кабельной части. Гайка для экранированного кабеля (обозначение Э) позволяет надежно зафиксировать экран и обеспечить защиту от помех.

Маркировка Г1 указывает на то, что изделие является розеткой. Покрытие контактов — серебряное, с индексом В1В, что также подтверждает теплостойкость до 100 градусов Цельсия. Климатическое исполнение УХЛ по ГОСТ 15150-69 допускает эксплуатацию в условиях умеренного и холодного климата.

Технические характеристики

• Максимальное рабочее напряжение: до 700 В.
• Рабочая сила тока на контакт: от 4 до 36 А.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: до 2300 В.
• Ресурс сочленений: 500 циклов.
• Способ монтажа: пайка или обжимка.
• Приемка: «5».
• Год выпуска: 2014.

Применение и условия эксплуатации

Разъем 2РМТ27БПЭ24Г1В1В востребован в приборных и кабельных установках, где необходимо резьбовое соединение с экранированием. Он подходит для коммутации цепей в составе радиоэлектронной аппаратуры, включая блоки и приборы, работающие при частотах до 3 МГц. Благодаря негерметичному исполнению изделие применяется в условиях, где не требуется полная герметизация, но важна устойчивость к вибрациям и перепадам температур.

Монтаж разъема может выполняться как пайкой, так и обжимкой, что расширяет возможности его использования в производстве. Розетка с прямым патрубком и гайкой для экранированного кабеля обеспечивает надежное крепление и защиту от внешних помех. Сочетание серебряного покрытия контактов и теплостойкости до 100 градусов Цельсия делает разъем пригодным для ответственных применений в составе электронных устройств.
